פרק א' – תורת הבנייה – 85 נקודות

חלק ראשון:

שאלה 1 – חובה (25 נק')

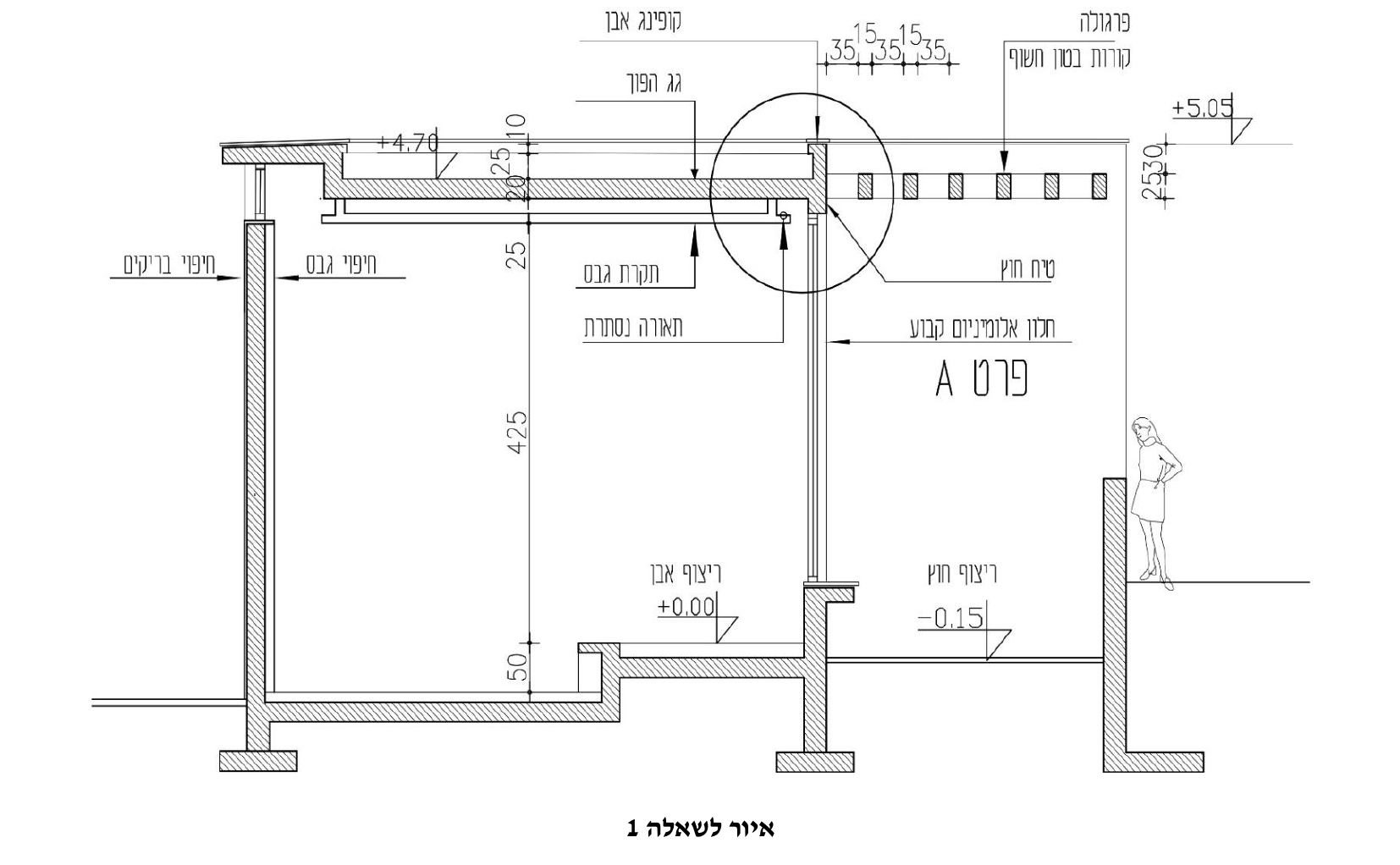

באיור לשאלה 1 נתון חתך סכמטי, ללא קנ"מ, של מבנה עם גג בטון הכולל איטום בשיטה של גג הפוך. בחלק הימני פרגולה מקורות בטון בגודל 15\25 ס"מ. בפנים החלל יש תקרת גבס מנותקת מהקיר וכוללת תאורה נסתרת.

סרטטו על גבי נספח א' בקנ"מ 1:5 את פרט A הכולל פירוט של:

שכבות איטום גג הפוך, תקרת גבס כולל סימון תאורה נסתרת, פירוט פרגולת בטון חשוף.

הוסיפו לסרטוט סימון חומרים, מידות וכיתובים כנדרש בקנה מידה זה
