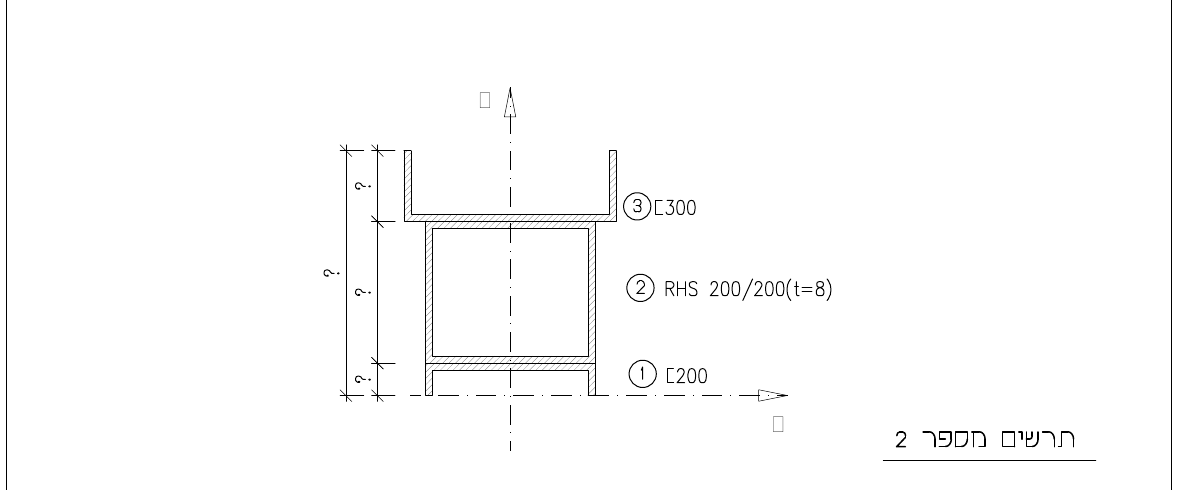

בתרשים מספר 2 מסורטט חתך קורת פלדה המורכב משלושה חלקים (המידות בתרשים הן במילימטרים).

סרטטו במחברתכם את החתך המופיע בתרשים מספר 2 והשלימו את כל המידות החסרות.

חשבו את מרכז הכובד של החתך בהתייחס למערכת הצירים המסומנת בתרשים.

סמנו על סרטוט החתך את מרכז הכובד שחישבתם, בהתייחס למערכת הצירים הנתונה.

עבור החתך המסורטט בתרשים מספר 2:

חשבו את מומנט האינרציה $I_x$.

חשבו את מומנטי ההתנגדות $W_x$,‏ $W_y$.

חשבו את מומנט האינרציה $I_y$.

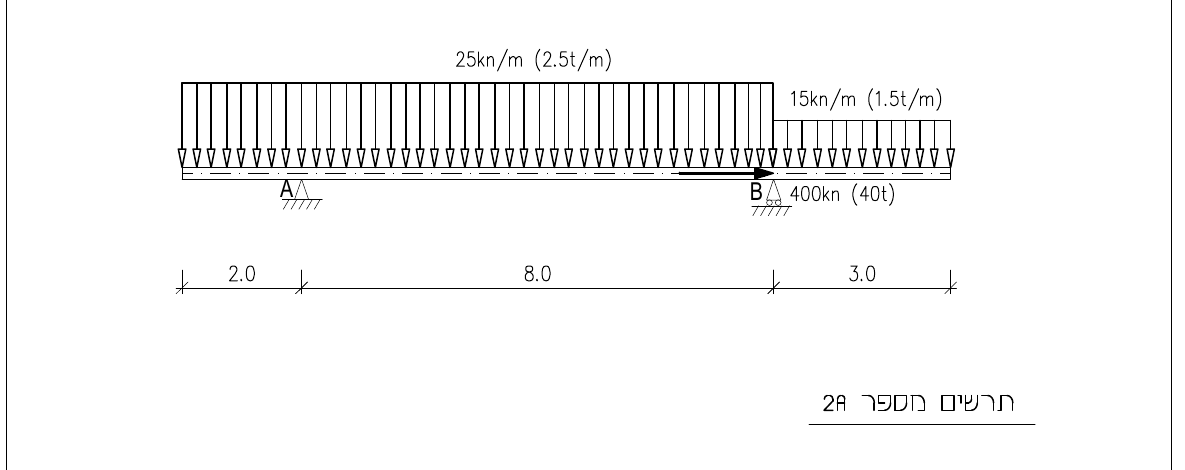

חשבו את התגובות בסמכים A,‏ B (תרשים מספר 2A).

חשבו וסרטטו את מהלכי הכוחות הציריים, מהלכי הגזירה ומהלכי המומנטים לאורך הקורה.

חשבו את המאמץ הצירי הנוצר עקב הכוח האופקי.

חשבו את מאמץ הכפיפה בסיב העליון ואת מאמץ הכפיפה בסיב התחתון עבור המומנט המקסימלי בקורה.

חשבו את המאמצים המשולבים של המאמץ הצירי עם מאמץ הכפיפה.

סרטטו את פרוס המאמצים המשולבים, במקום שבו פועל המומנט המקסימלי.
