חלק שני:

(6 נק') א. לפניכם טבלה הכוללת צילום של שלושה גרמי מדרגות + חומר שלח המדרגה.

יש להשלים את הנדרש בעמודות 3+4 בטבלה.

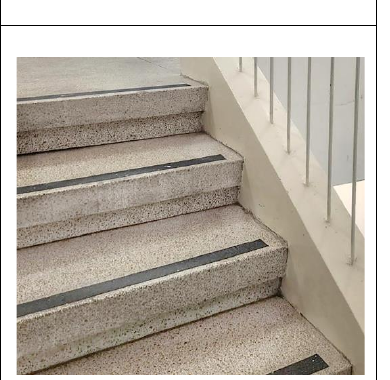

1. יציקת טרצו

עמודה 3 – יתרון בשימוש בחומר: ______________________

עמודה 4 – פעולה נגד החלקה בשלח המדרגה: ______________________

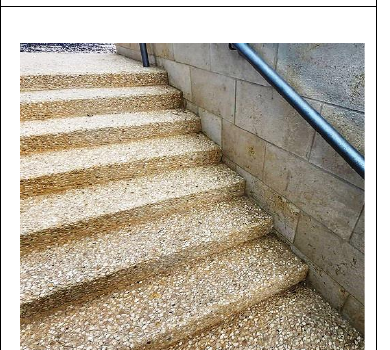

2. יציקת גרנוליט

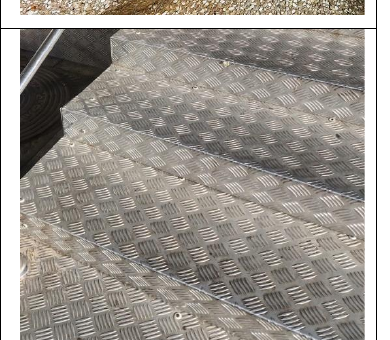

3. פח מרוג

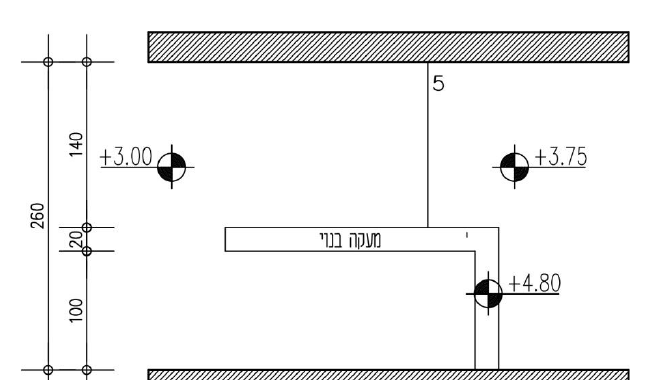

(9 נק') ב. באיור 3 לשאלה 5 מוצג קטע מתוכנית גלריה בקנ"מ 1:50. בגלריה שני מפלסים בגובה ‎+3.00 ו-‎+3.75.

כדי לגשר בין המפלסים יש לתכנן מדרגות בטון ברוחב 140 ס"מ בין הקיר ובין מעקה בנוי במפלס ‎+4.80.

מדרגה מס' 5 מסומנת בשרטוט.

(2 נק') 1. חשבו את מספר המדרגות הנדרש כדי לגשר בין הגבהים ואת רום המדרגה. הציגו את הנתונים ואת אופן החישוב.

(2 נק') 2. חשבו את מידת שלח המדרגה המקסימלי, בהתאמה לרום המדרגה שבסעיף 1. הציגו את החישוב.

(5 נק') 3. בהתאם לתשובתכם בסעיפים 1-2, השלימו את שרטוט המדרגות בתוכנית. הוסיפו את חץ העלייה וסמנו את מאחזי היד הנדרשים. הוסיפו כיתובים ומידות, כפי שנדרש בתוכנית בקנ"מ 1:50.
