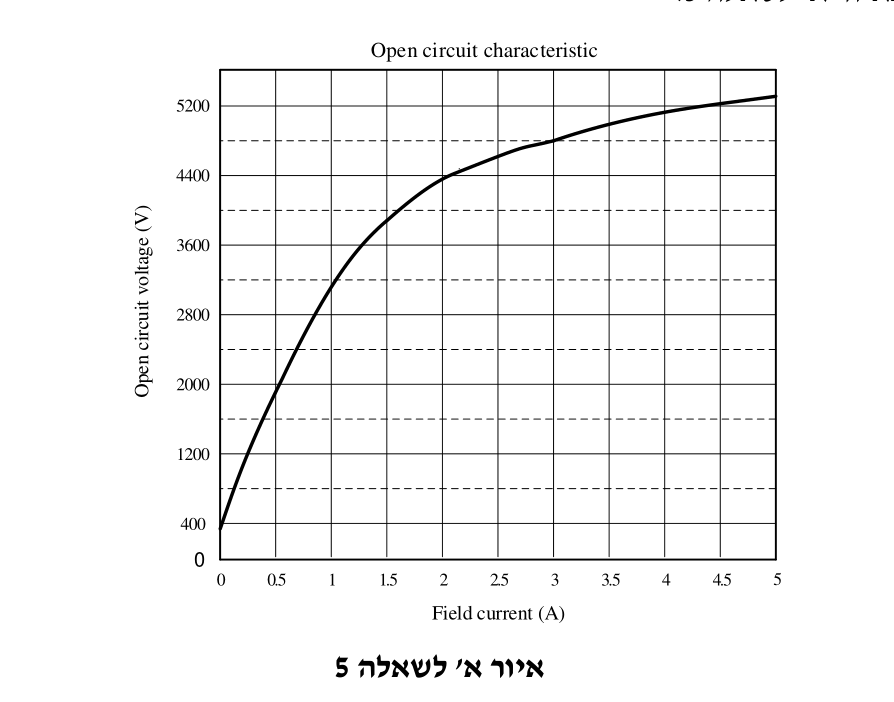

לגנרטור סינכרוני שסליליו מחוברים בכוכב בוצע ניסוי ריקם. אופיין המבטא את התלות של מתח ריקם השלוב בזרם העירור מוצג באיור א' לשאלה 5.

(איור א')

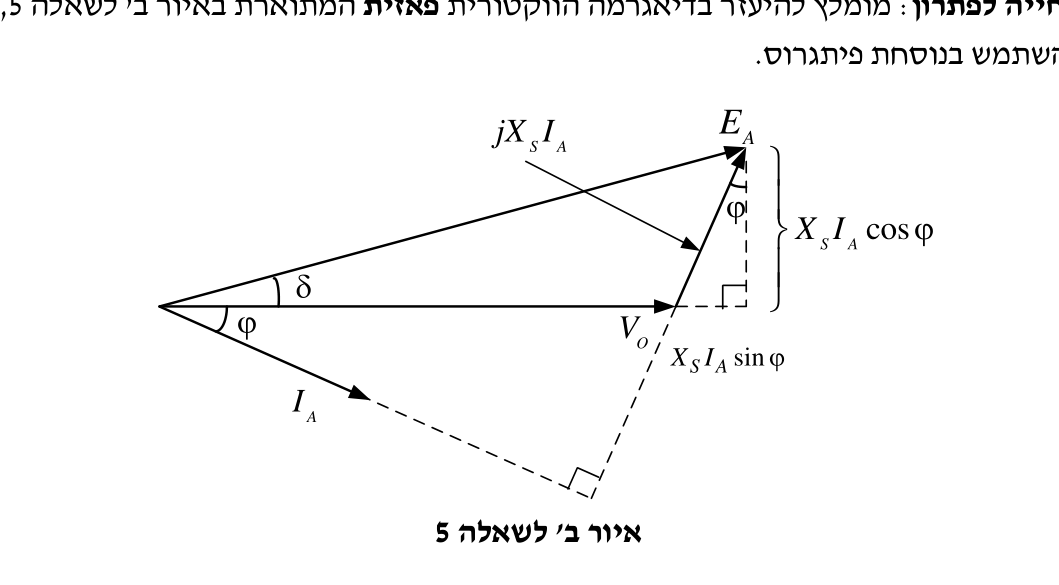

א. (4 נק') אפשר לראות כי בזרם העירור $0\text{A}$ מתקבל מתח גדול מ- 0. מהי הסיבה לכך? נתון: ההיגב הסינכרוני הוא $2.8\mathrm{\Omega }$, ההתנגדות האוהמית של הסלילים זניחה. ב. (10 נק') בקביעת זרם העירור של $2\text{A}$ נתקבל מתח ריקם של $4400\text{V}$. במצב עבודה מסוים של המערכת הגנרטור מספק לצרכנים זרם של $200\text{A}$ בגורם הספק מפגר $0.8$. מהו המתח השלוב $V_g$ במוצא הגנרטור? מהי זווית העומס $\delta$ במצב זה? הנחייה לפתרון: מומלץ להיעזר בדיאגרמה הווקטורית פאזית המתוארת באיור ב' לשאלה 5, ולהשתמש בנוסחת פיתגורס.

(איור ב') ג. (6 נק') חברה החשמל מחויבת לספק מתח חילופין בעל גודל ותדירות קבועים, ללא תלות במידת ההעמסה של הגנרטורים הסינכרוניים. אילו מאפיינים של תהליך ייצור החשמל יש לווסת בעת שינוי העומס כדי לענות על הדרישה הנ"ל?
