מנוע השראה›חליקה, זרימת הספקים ונצילות

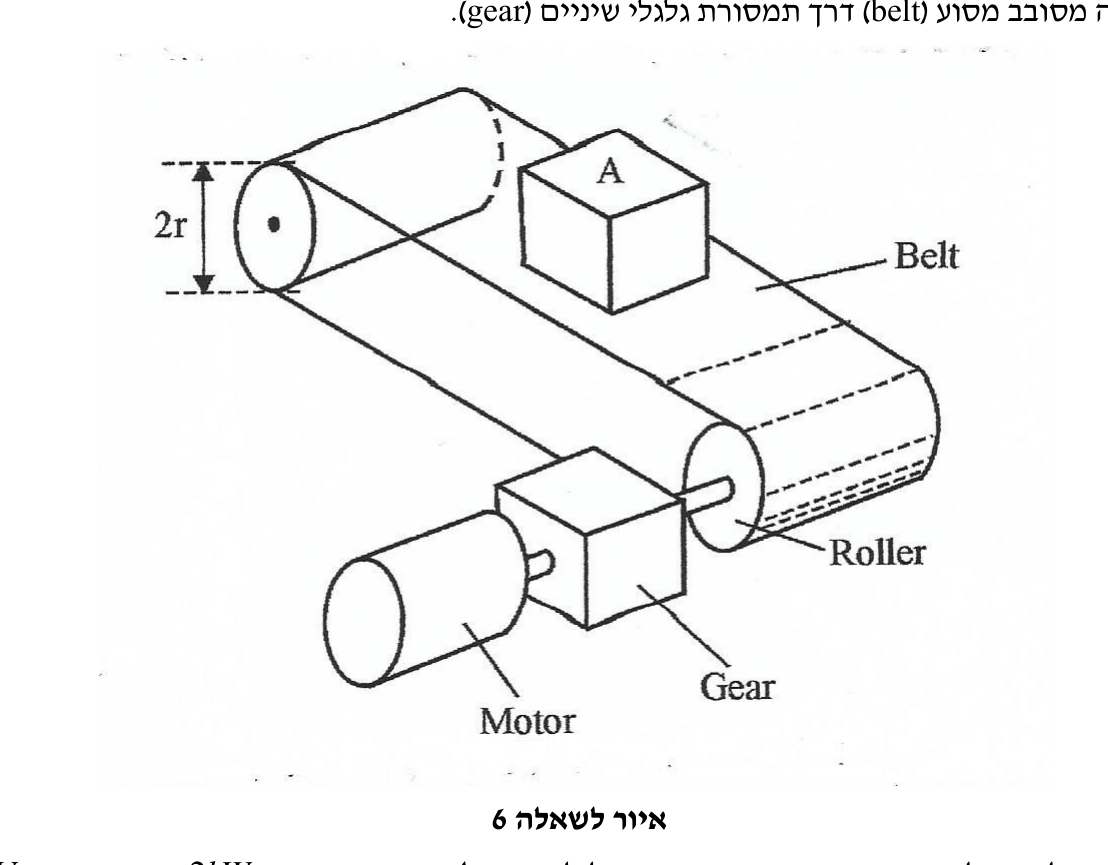

מנוע השראה מסובב מסוע ( $b e l t$ ) דרך תמסורת גלגלי שיניים ( $g e a r$ ).

(איור)

הנתונים הנומינליים של מנוע ההשראה הם: חיבור הסלילים משולש, הספק המוצא $2 k W$ , מתח ההזנה $400 V$ , $50 H z$ , $1460 r p m$ , גורם ההספק $cos φ = 0.85$ , נצילות $82%$ . ידוע שההפסדים המכניים הם $80 W$ וההפסדים המגנטיים הם $100 W$ . יחס התמסורת הוא $T R = \frac{n _{r o l}}{n _{M}} = 0.1$ . רדיוס גלגל המסוע ( $r o l l er$ ) הוא $r = 20 c m$ .

א. (6 נק') המסוע מסיע מטענים. יש למצוא את המשקל המרבי של המטענים $A$ (ביחידות $N$ – ניוטון) התואם את העבודה הנומינלית של המנוע. משקל סרט המסוע זניח. הערה: את המומנט שמייצר המטען $A$ לגבי המסוע אפשר לחשב לפי הנוסחה: $T = A \cdot r$ . ב. (6 נק') חשבו את הזרם $I_{M}$ שצורך המנוע בעבודה נומינלית. ג. (8 נק') מהם ההפסדים החשמליים בסטטור $Δ P_{c u}^{s t}$ וברוטור $Δ P_{c u}^{r o t}$ בעבודה הנומינלית של המערכת?
