יש לענות על שתיים מבין השאלות 2-4, ערך כל שאלה 15 נק'.

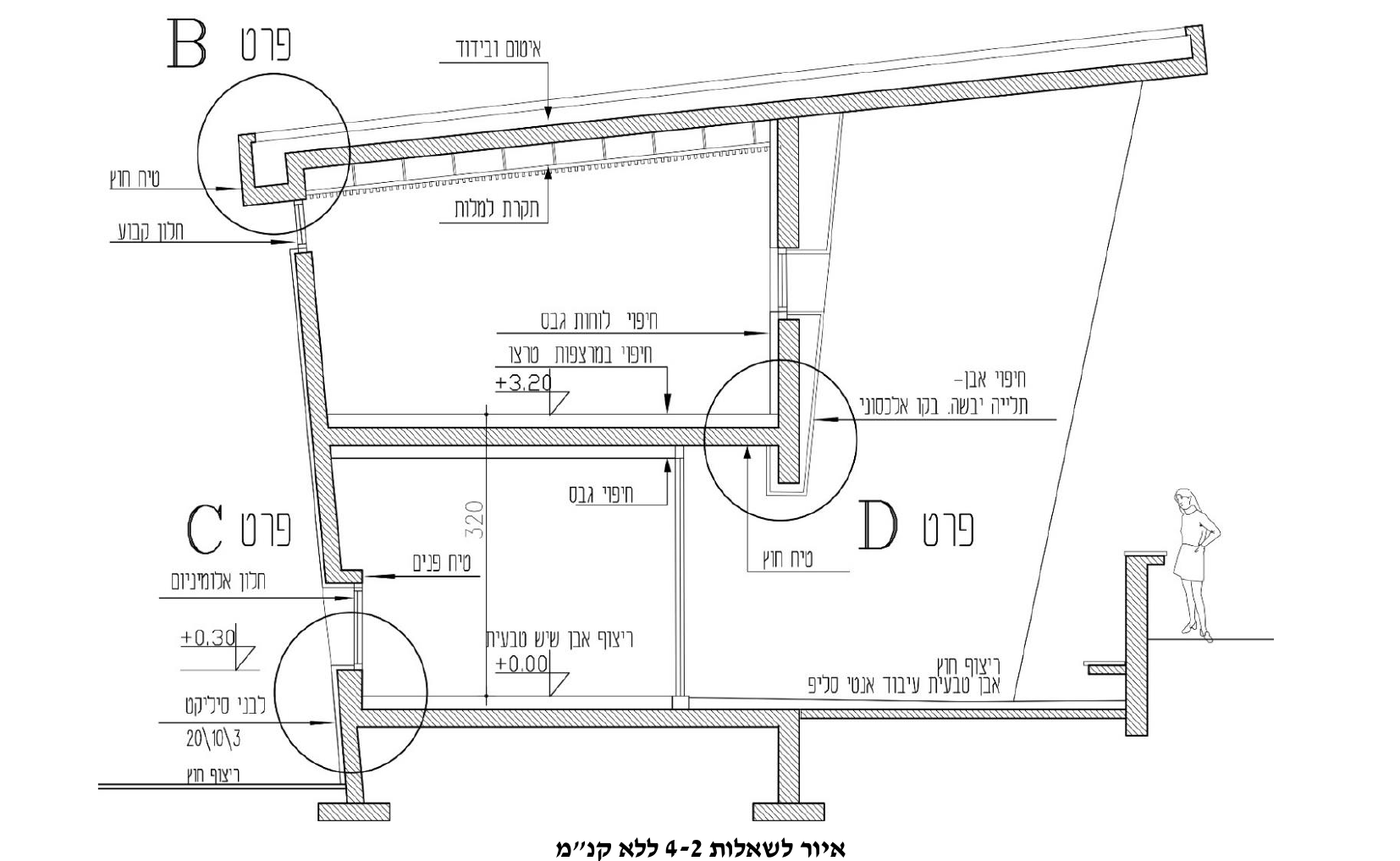

באיור לשאלות 2-4 מסורטט חתך בחלל סטודיו, ללא קנה מידה.

שאלה 2 – בחירה (15 נק')

יש לסרטט על גבי נספח ב', בקנ"מ 1:5, את פרט B המסומן באיור לשאלה:

איטום גג בטון משופע עד תעלת ניקוז מבטון ותקרת למלות. בין הגג המשופע לקיר הבטון נתון חלון אלומיניום קבוע.

הוסיפו לסרטוט סימון חומרים, מידות וכיתובים כנדרש בקנה מידה זה.
