נתון מנוע השראה תלת-פאזי בעל שישה קטבים. חיבור הסלילים הוא בתצורת כוכב.

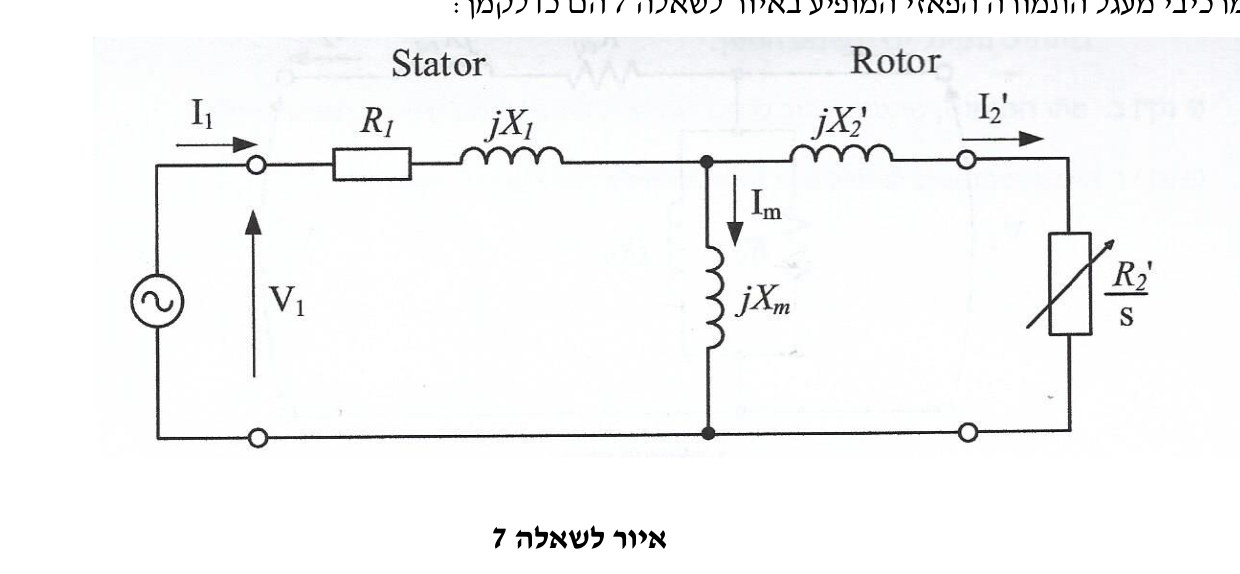

מרכיבי מעגל התמורה הפאזי המופיע באיור לשאלה 7 הם כדלקמן:

(איור)

$R_1=0.294\Omega$, $X_1=0.503\Omega$, $R_2^{{}^{\prime }}=0.144\Omega$, $X_2^{{}^{\prime }}=0.209\Omega$, $X_m=23\Omega$

במצב עבודה מסוים מספק המנוע לעומס הספק של $6kW$ במהירות של $960rpm$. ההפסדים מכניים שווים ל- $420W$. חשבו:

א. (4 נק') באיור לשאלה 7 מוצג מעגל התמורה המקורב. בענף המגנוט של מעגל התמורה חסר מעגל בעל התנגדות אוהמית $R_c$. מה מבטא את המעגל עם $j{X}_m$ בפעולת המנוע ולמה הוא המשמעותי יותר? ב. (4 נק') את ההספק האלקטרומגנטי $P_{em}$ ואת ההפסדים החשמליים ברוטור $\Delta P_{cu}^{rot}$. ג. (8 נק') את הזרם הנצרך $I_1$. הנחיה לפתרון סעיף ג': את ההספק האלקטרומגנטי בשאלה זו אפשר לתאר באופן הבא: $P_{em}=3\cdot I_1^2\cdot R_{eq}$. כאן: $R_{eq}$ — החלק ההתנגדותי של הביטוי $Z_{eq}=R_{eq}+j{X}_{eq}$, כאשר $Z_{eq}$ היא עכבת החיבור המקבילי של ענף המגנוט וענף הרוטור. ד. (4 נק') מהם הפסדי הנחושת בסטטור $\Delta P_{cu}^{stat}$?
