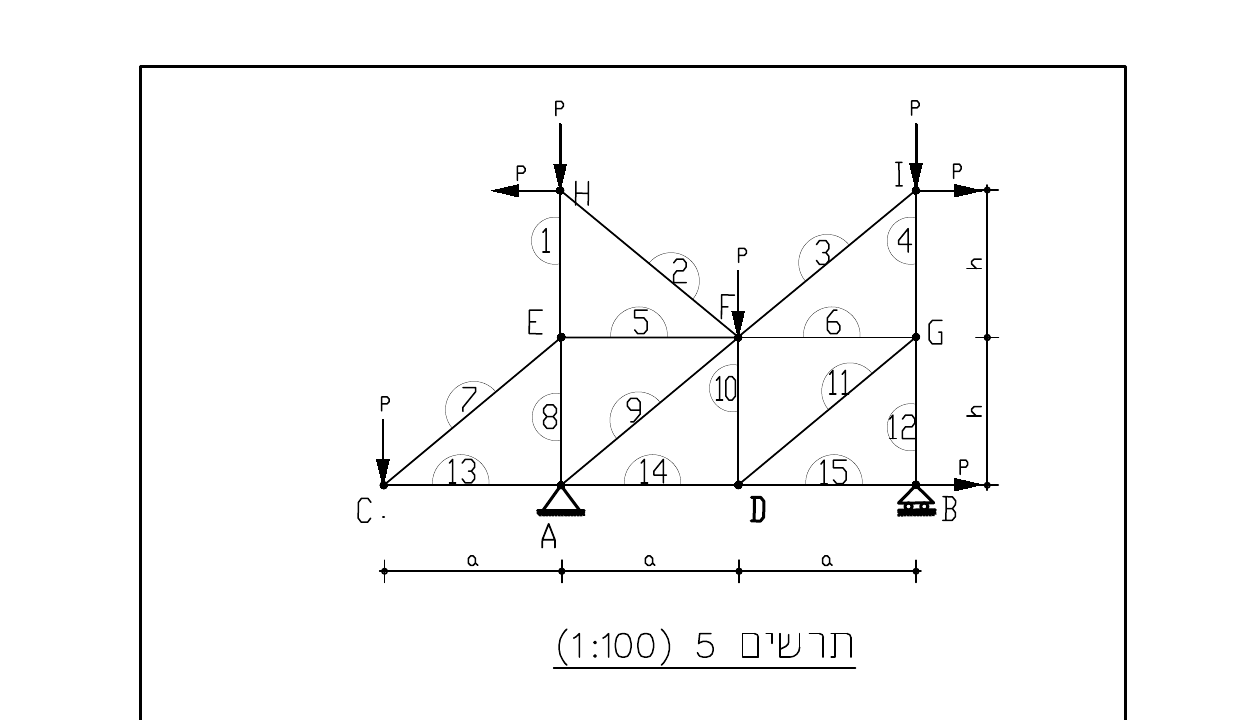

בתרשים מספר 5 מסורטט מסבך מישורי, המחוזק בניצב למישורו (המידות והכוחות הפועלים על המסבך מסומנים באותיות).

בכל הסעיפים - ללא נימוק לא יינתן ניקוד.

ענו על השאלות הבאות:

(א)בהינתן הכוחות הפועלים על המסבך, נתחו את הכוחות במוטות וקבעו את הכוחות במוטות ללא חישוב. אם המוטות הבאים הם במתיחה או בלחיצה: 7, 1, 2, 5, 13, 8.

פתרון לסעיף זה ←✍️ ענו וקבלו משוב מאיזי

(ב)אם שני הסמכים של המסבך הם מסוג "סמך קבוע", האם לדעתך יחול שינוי בגודל הריאקציות? נמק תשובתך.

פתרון לסעיף זה ←✍️ ענו וקבלו משוב מאיזי

(ג)הצג סכמה סטטית של קורה מבטון השקולה לקורת המסבך הנתונה בתרשים מספר 5. הסכמה השקולה תכלול סמכים, מפתחים ועומסים אנכיים.

פתרון לסעיף זה ←✍️ ענו וקבלו משוב מאיזי

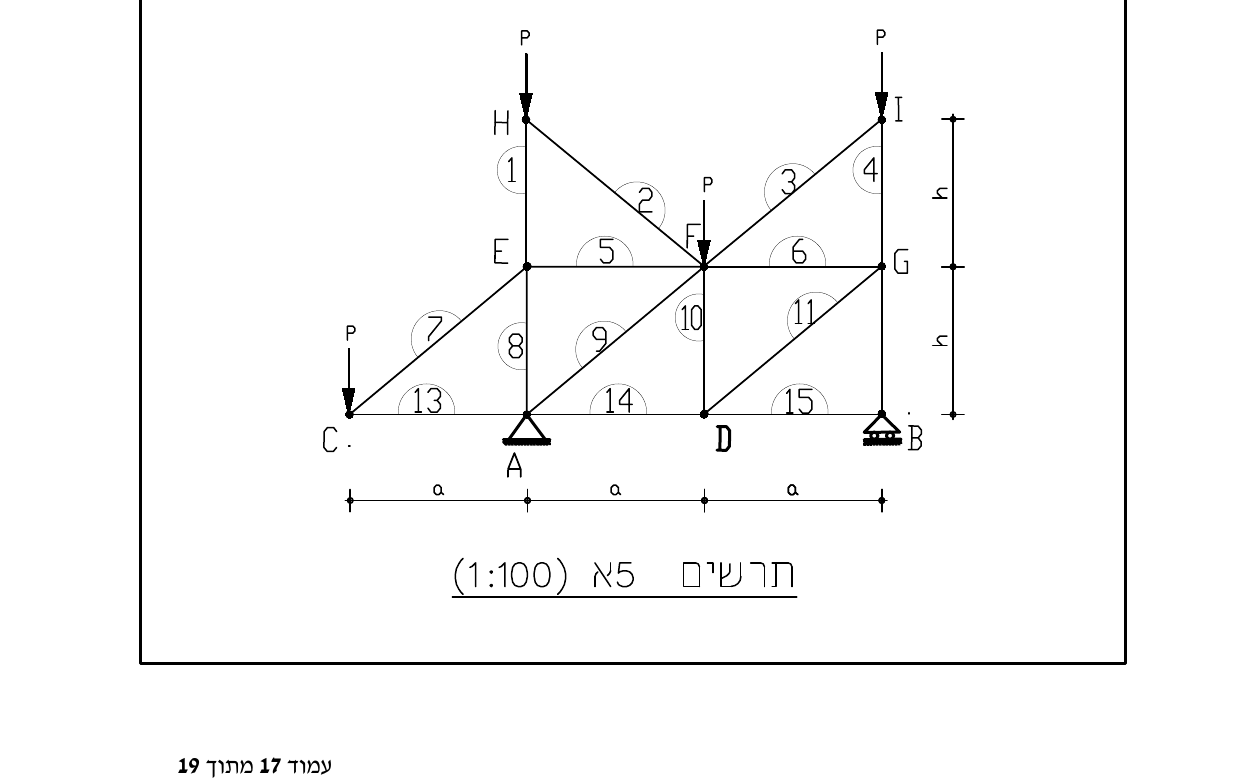

(ד)סעיף זה מתייחס לתרשים מספר 5א:



בהינתן שעל המסבך פועלים רק הכוחות האנכיים, מה השינוי במצב המוטות B, H ו-I?

פתרון לסעיף זה ←✍️ ענו וקבלו משוב מאיזי

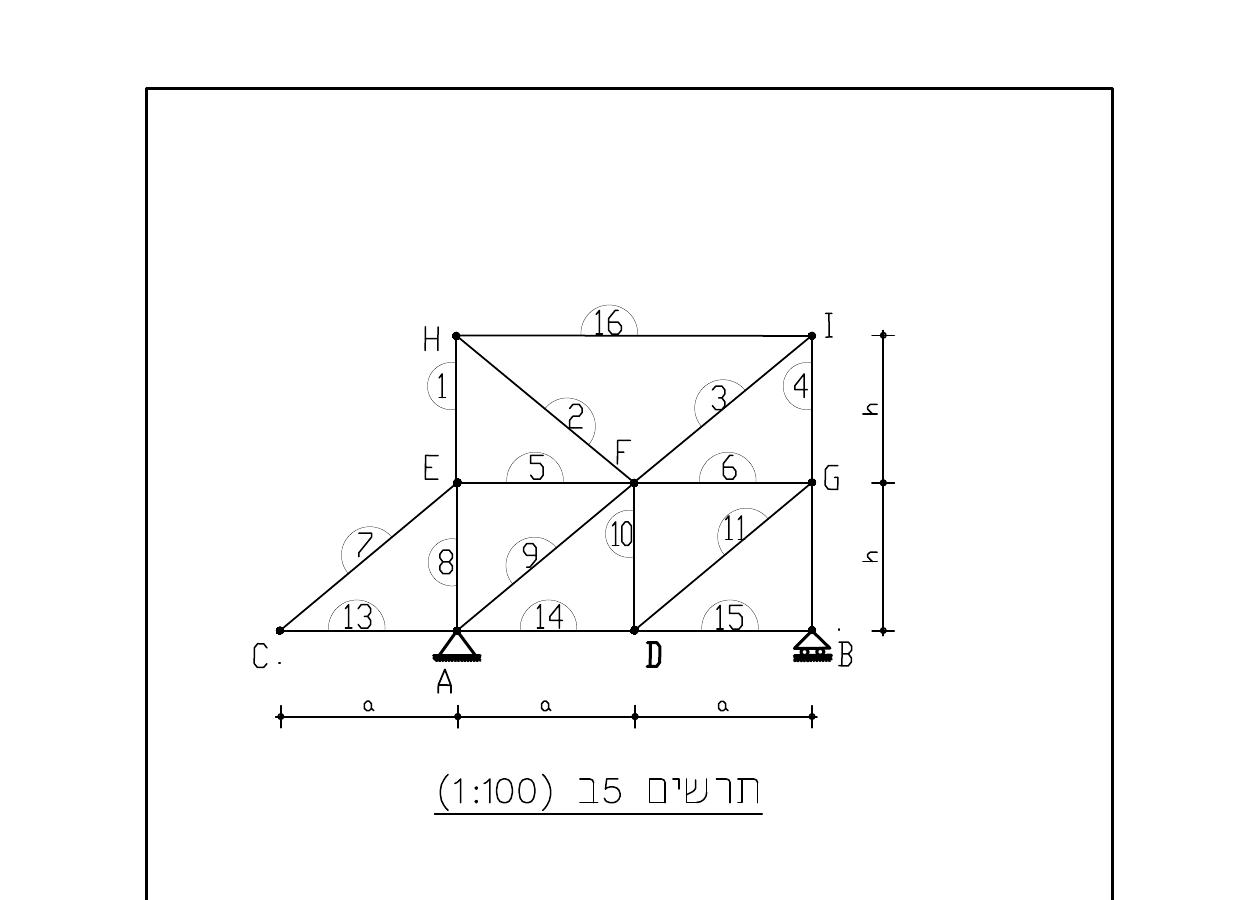

(ה)סעיף זה מתייחס לתרשים מספר 5ב:



המתכנן החליט להוסיף את מוט 16 למסבך הנתון.

האם לדעתך המסבך יציב?

האם המסבך הוא מסוים סטטית או בלתי מסוים סטטית?

פתרון לסעיף זה ←✍️ ענו וקבלו משוב מאיזי
