הערה: אין קשר בין סעיפי השאלה.

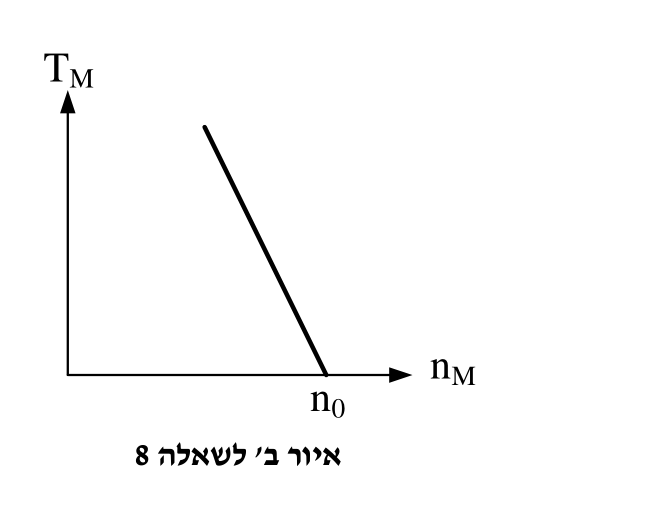

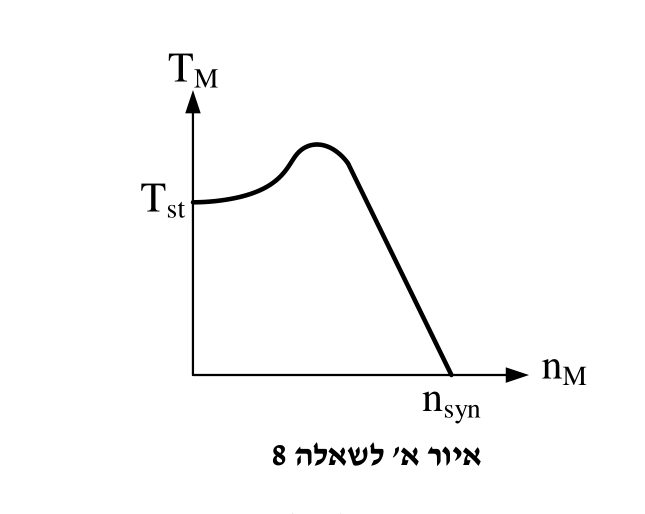

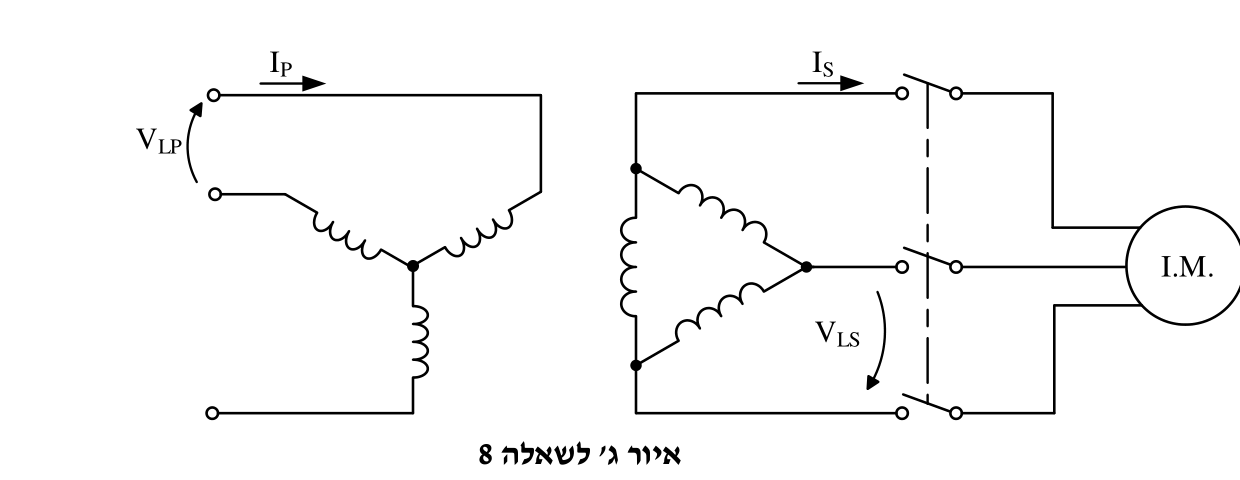

א. (6 נק') באיור א' לשאלה 8 מוצג אופיין מכני של מנוע השראה הבנוי עבור המתח הנומינלי. העתיקו את האופיין למחברתכם ושרטטו באותה מערכת הצירים באופן איכותי את האופיין עבור המתח שקטן מהמתח הנומינלי. ב. (6 נק') באיור ב' לשאלה 8 מוצג אופיין מכני של מנוע לזרם ישר בעל עירור זר עבור המתח הנומינלי. העתיקו את האופיין למחברתכם ושרטטו באותה מערכת הצירים, באופן איכותי, את האופיין עבור המתח שקטן מהמתח הנומינלי. ג. (8 נק') באיור ג' לשאלה 8 מוצגת מערכת חיבור של מנוע השראה ($InductionMotor$) לרשת חשמל דרך שנאי תלת פאזי. חיבור סלילי השנאי הם כפי שמוצג באיור. נתוני המנוע הם: $P_{out}=50kW$, $V_{LS}=660V$, $\cos \phi =0.82$, הנצילות $\eta =86\%$. המתח הראשוני של השנאי הוא $V_{LP}=3300V$. בהנחה שהשנאי הוא אידיאלי, מהם הזרמים הראשוני $I_p$ והמשני $I_s$? מהו ההספק המדומה $S$ ($KVA$) הנדרש של השנאי?
