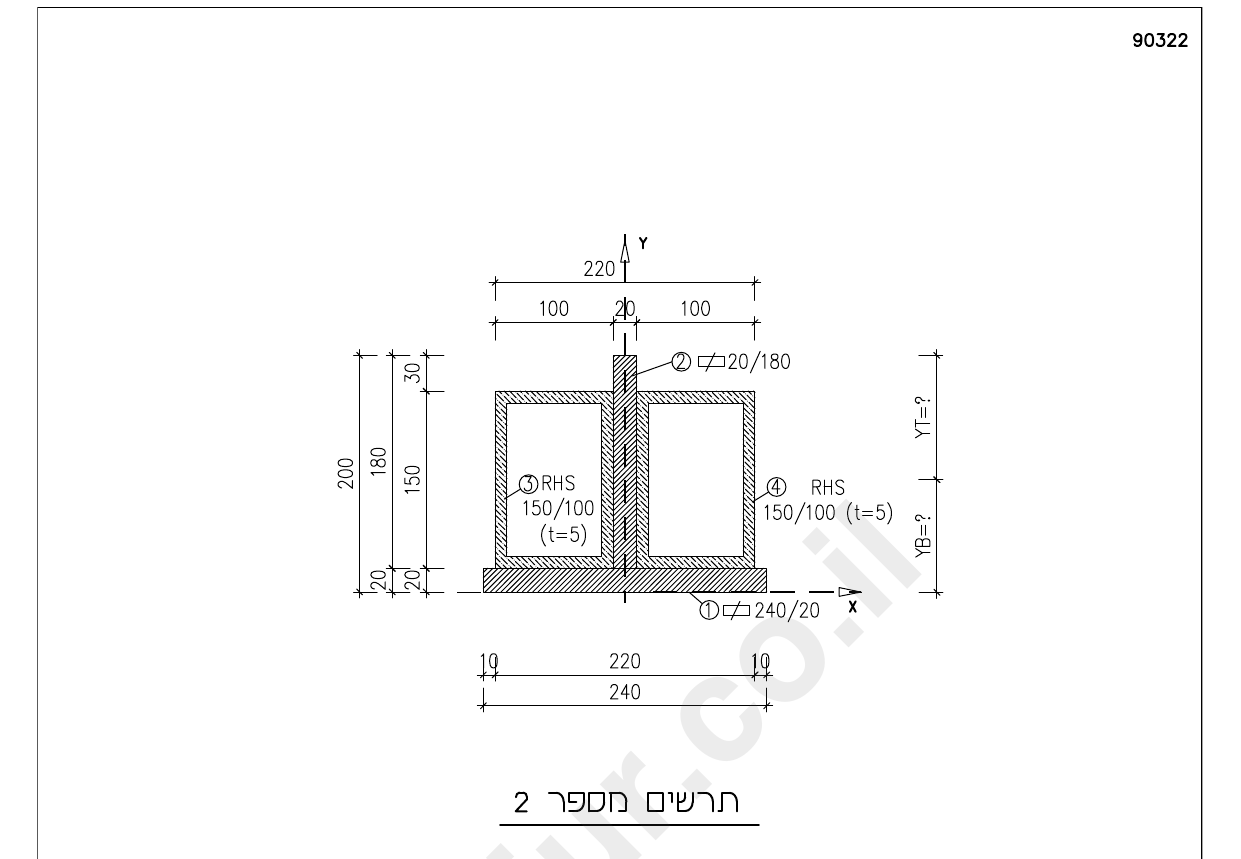

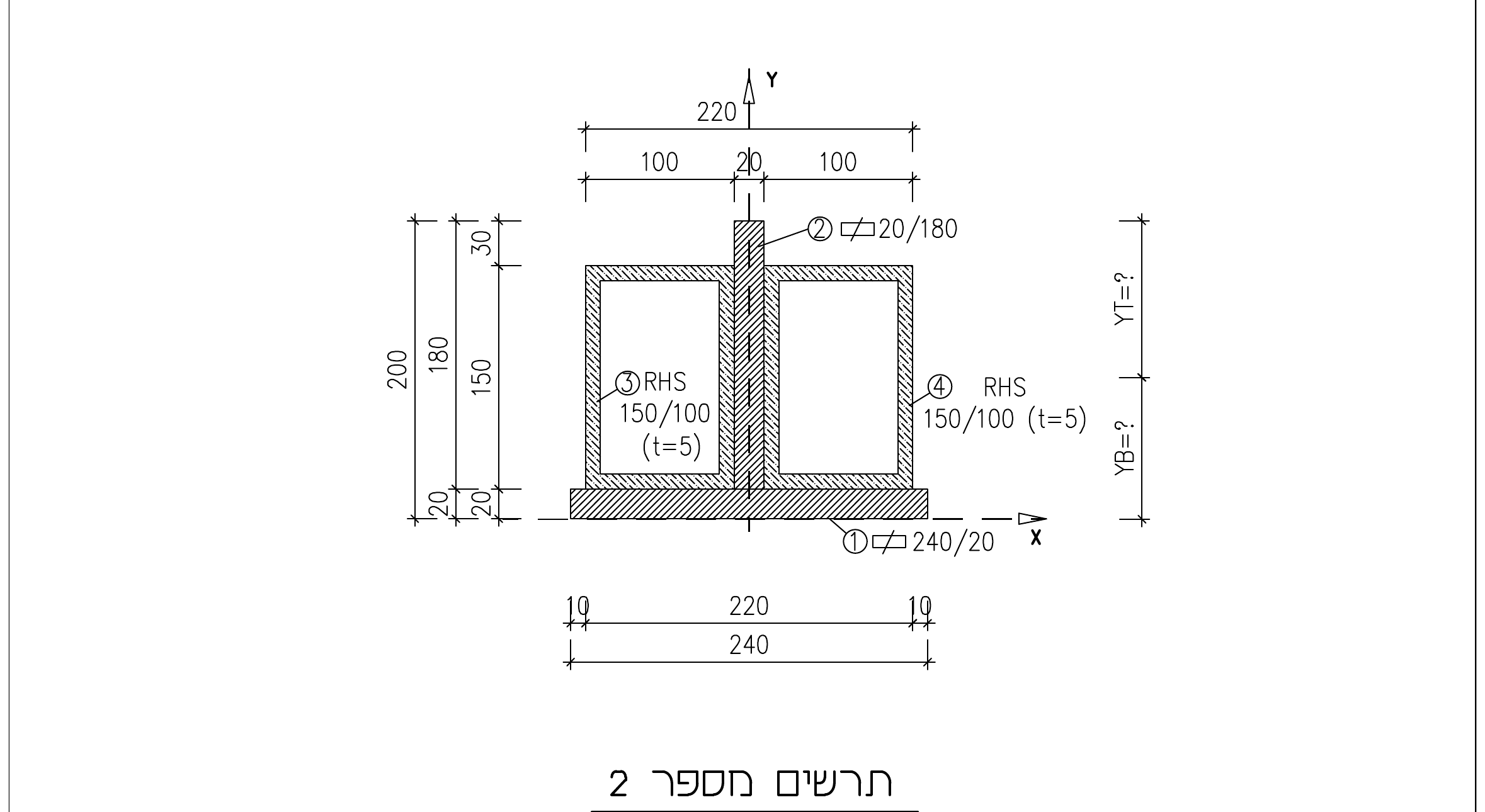

בתרשים מספר 2 מסורטט חתך הקורה אשר מורכב מארבעה אלמנטים (המידות בתרשים הן במ"מ).
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 מגפ"ס (1600 קי"ג לסמ"ר).
חובה לציין את היחידות של כל חישוב. אי-ציון היחידות יוריד נקודות!
(א)סרטטו במחברתכם את החתך המופיע בתרשים מספר 2. חשבו את מרכז הכובד של החתך והשלימו בסרטוט את המידות שחישבתם – Yt, Yb.
(ב)חשבו את מומנט האינרציה Ix ואת מומנט האינרציה Iy.
(ג)נתון מומנט האינרציה של החתך: Ix=6,000 cm⁴. כמו כן, נתון שהמומנט המקסימלי בתרגיל הוא מומנט חיובי M=80 kN·m (8 t·m).
חשבו את מומנטי ההתנגדות – Wxb בסיב התחתון ו-Wxt בסיב העליון. חשבו את מאמץ הכפיפה בסיב העליון ואת מאמץ הכפיפה בסיב התחתון. האם המאמץ הקיים עונה על דרישת החוזק המותר?
חשבו את מומנטי ההתנגדות – Wxb בסיב התחתון ו-Wxt בסיב העליון. חשבו את מאמץ הכפיפה בסיב העליון ואת מאמץ הכפיפה בסיב התחתון. האם המאמץ הקיים עונה על דרישת החוזק המותר?
(ד)סרטטו את פירוס מאמצי הכפיפה (הקפידו לסמן לחיצה ומתיחה). האם יש צורך לתת חיזוק לחתך? אם כן, כתבו האם החיזוק דרוש בסיב התחתון או בסיב העליון.
(ה)חשבו את מומנט ההתנגדות הדרוש, כך שלא יהיה צורך לחזק את החתך.
