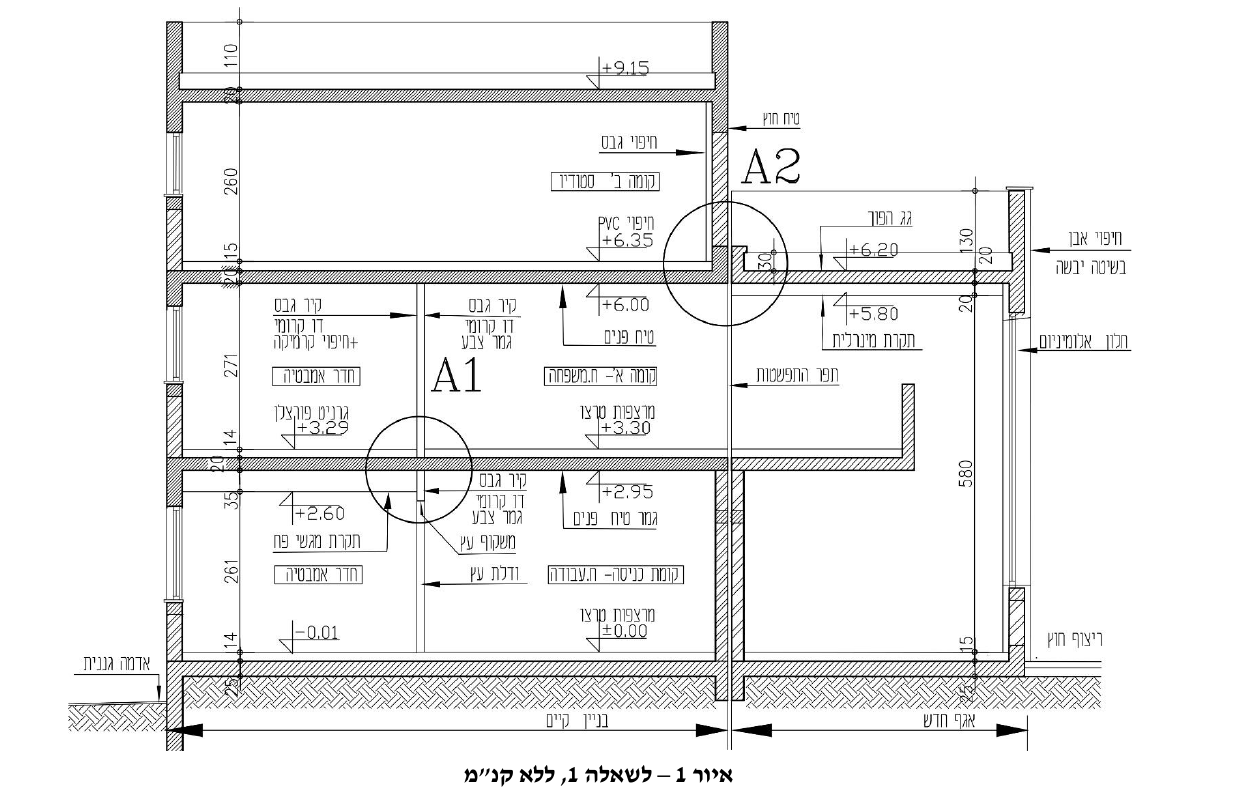

באיור לשאלה 1 נתון חתך סכמי, ללא קנ”מ, של קטע מבניין מגורים. באיור מצוינים שני פרטים: 1A ו-2A. יש לבחור פרט אחד ואליו להתייחס בתשובתך.

יש לסרטט על גבי נספח א’1, בקנ”מ 1:5, את פרט A1, המסומן באיור לשאלה:

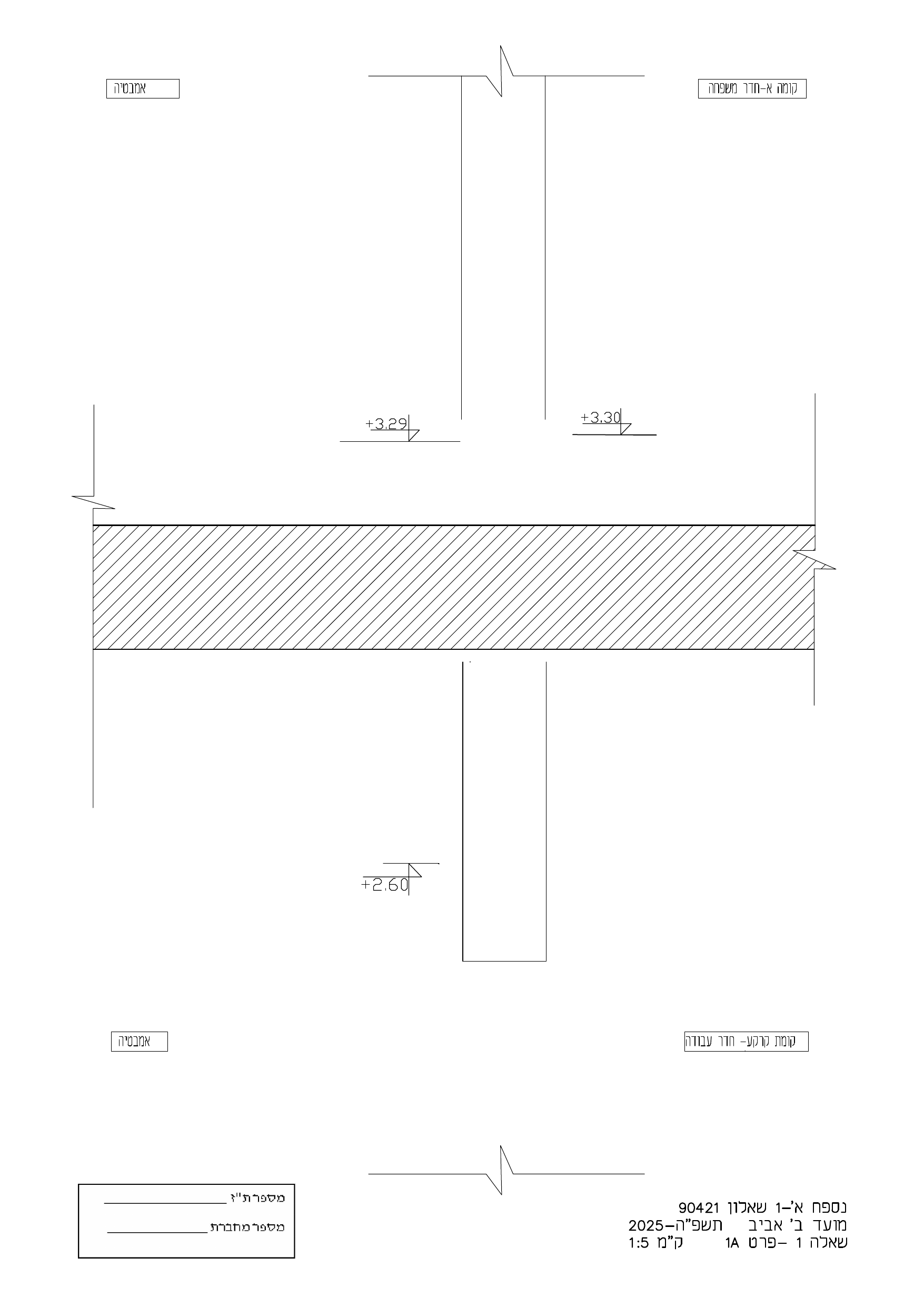

נספח א’1 — הסרטוט הבסיסי שעליו יש להשלים את הפרט (קנ"מ 1:5 בטופס):

קיר גבס דו-קרומי הכולל חיפוי קרמיקה בחדרי אמבטיה.

במפלס קומה א’ יש לפרט את קיר הגבס הדו-קרומי, כולל שכבות הריצוף וחומרי הגמר משני צידי הקיר. בקומת כניסה יש לפרט את החלק העליון של קיר הגבס הכולל משקוף ודלת עץ. יש להוסיף פירוט של תקרת מגשים בתקרת קומת הכניסה.

הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.

יש לסרטט על גבי נספח א’2, בקנ”מ 1:5, את פרט A2, המסומן באיור לשאלה:

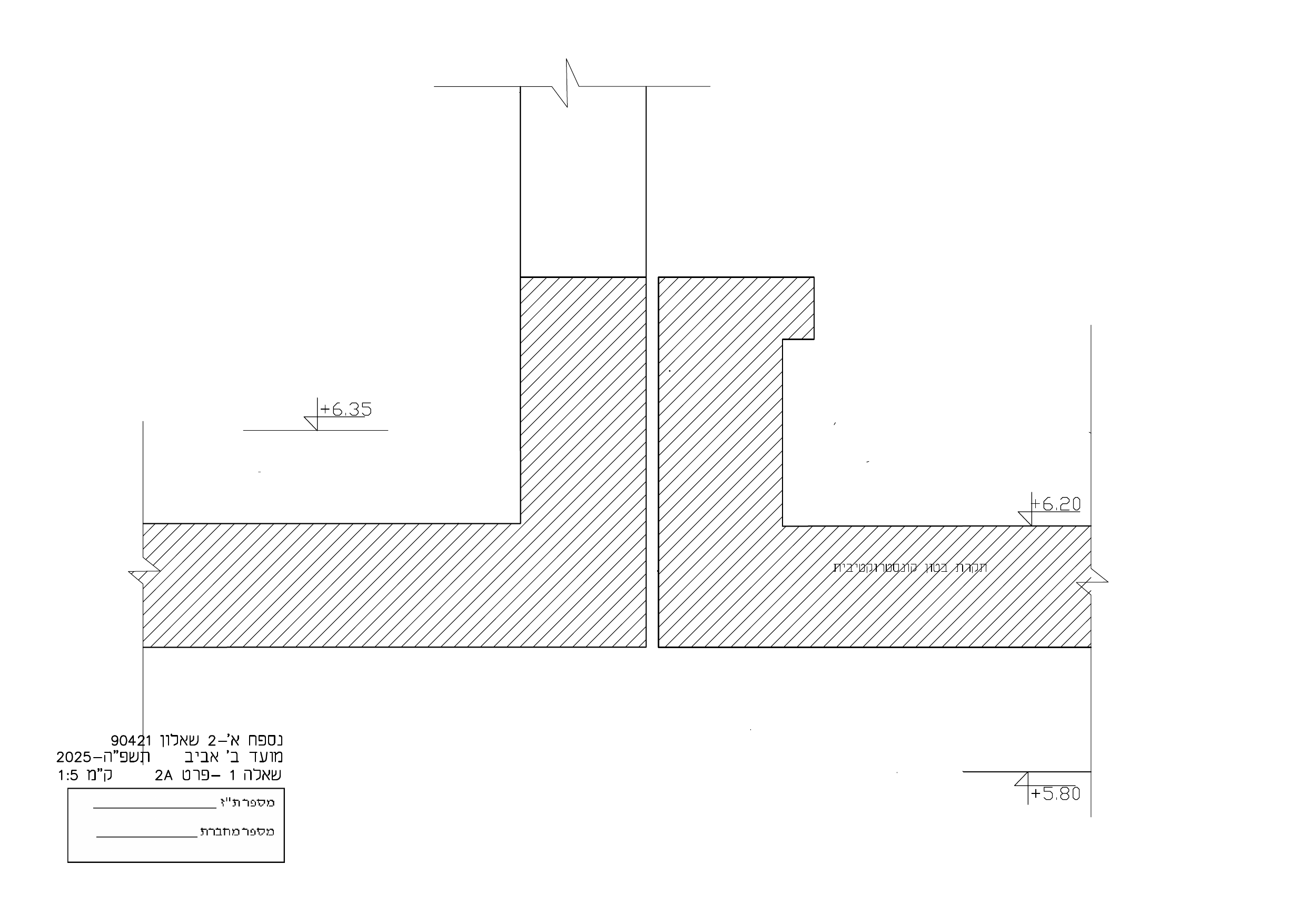

נספח א’2 — הסרטוט הבסיסי שעליו יש להשלים את הפרט (קנ"מ 1:5 בטופס):

תפר בגג בין בניין קיים ובין אגף חדש.

יש לפרט איטום ובידוד גג בטון הפוך. בסטודיו בקומה ב’ יש לפרט ריצוף ביריעות PVC וחיפוי קיר בלוחות גבס.

בתקרה של קומה א’ יש לפרט תפר במפגש בין התקרה המינרלית לבין תקרה בגמר טיח פנים.
