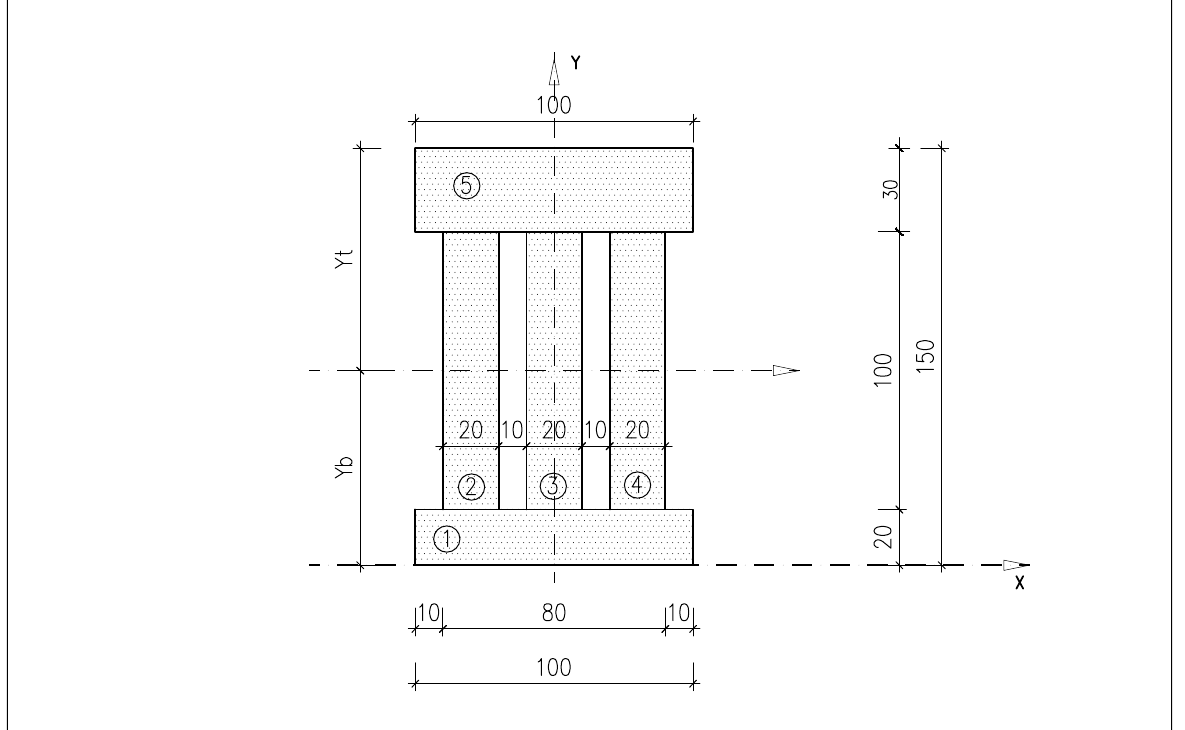

בתרשים מספר 2 מסורטט חתך הקורה אשר מורכב מחמישה אלמנטים מפלדה (המידות בתרשים הן במ"מ).

סרטטו במחברתכם את החתך המופיע בתרשים מספר 2.

חשבו את מרכז הכובד של החתך והשלימו בסרטוט את המידות שחישבתם – Yb,‏ Yt.

חשבו את מומנט האינרציה $I_x$ ואת מומנט האינרציה $I_y$.

חשבו את מומנטי ההתנגדות $W_{x(t)}$ בסיב העליון ו-$W_{x(b)}$ בסיב התחתון.

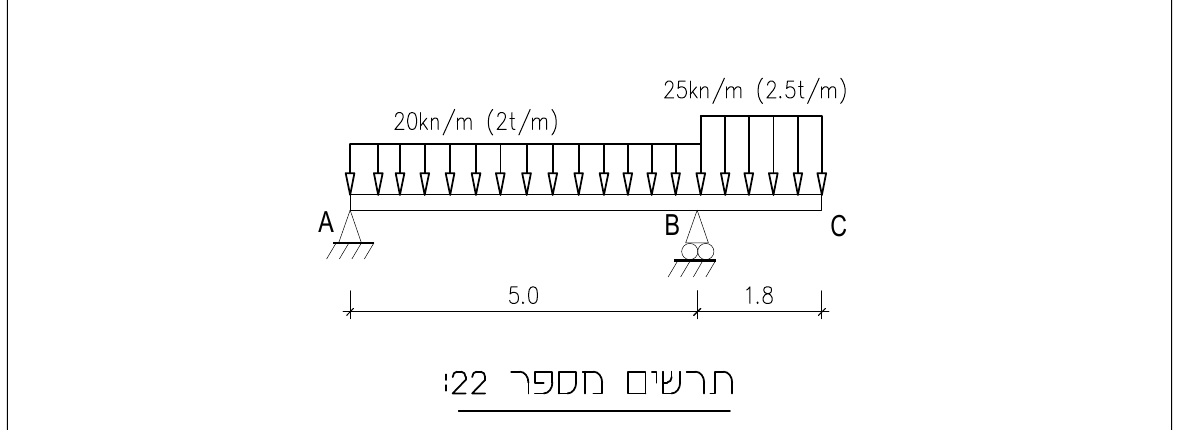

חשבו את התגובות בסמכים של הקורה המופיעה בתרשים מספר 22.

חשבו וסרטטו את מהלכי הגזירה ואת מהלכי המומנטים לאורך הקורה.

עבור המומנט החיובי בשדה (השתמשו בנתונים: $W_{x(t)}=330{\text{cm}}^3$,‏ $W_{x(b)}=300{\text{cm}}^3$):

חשבו את מאמץ הכפיפה בסיב העליון ואת מאמץ הכפיפה בסיב התחתון.

סרטטו את פירוס המאמצים והדגישו איפה המתיחה ואיפה הלחיצה.

עבור המומנט בנקודה B (השתמשו בנתונים: $W_{x(t)}=330{\text{cm}}^3$,‏ $W_{x(b)}=300{\text{cm}}^3$):
