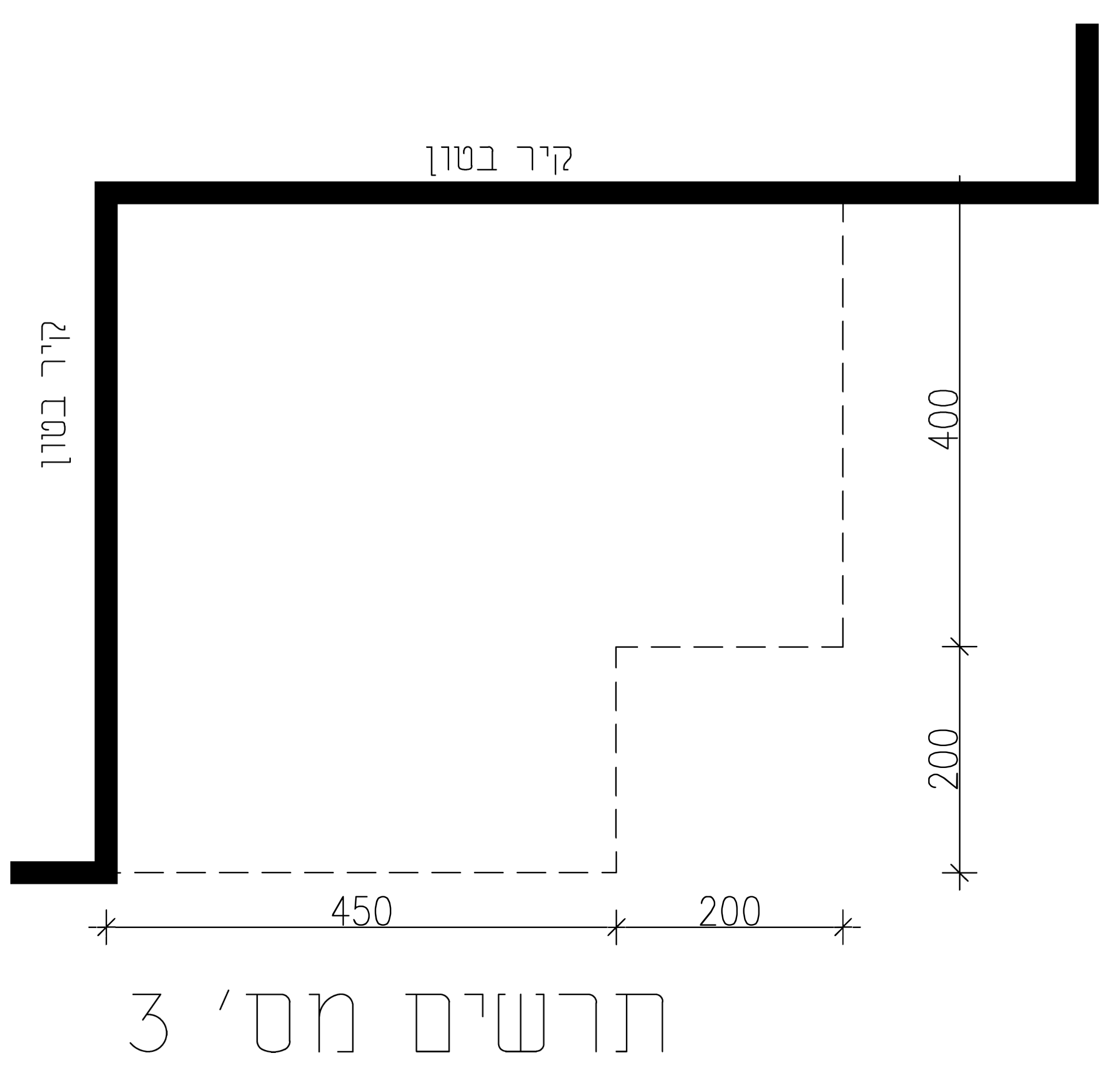

בתרשים מספר 3 מסורטטת תוכנית של מרפסת בבית קפה שנדרש לקרות אותה בגג. שלד הקירוי יהיה מפלדה ויחובר וייסמך על קירות הבטון ההיקפיים של החנות ועל עוד שני עמודים ריבועיים RHS 100/100/8.0 אשר את מיקומם עליכם לקבוע כחלק מהפתרון הסטטי של הקירוי.
בתרשים מספר 3 מסורטטת תוכנית של מרפסת בבית קפה שנדרש לקרות אותה בגג. שלד הקירוי יהיה מפלדה ויחובר וייסמך על קירות הבטון ההיקפיים של החנות ועל עוד שני עמודים ריבועיים RHS 100/100/8.0 אשר את מיקומם עליכם לקבוע כחלק מהפתרון הסטטי של הקירוי.
כיסוי הגג יהיה משופע בשפוע של 5% ומורכב מפנלים מבודדים הנשענים על מרישי פלדה (קורות משניות), המרשים נשענים על הקורות הראשיות. המרחק המרבי בין צירי המרשים לא יעלה על 110 ס"מ, גובה הקירוי ברוטו בנקודה הנמוכה הוא 2.5 מטרים, אין צורך לתכנן את הפנלים.
העומס הכולל לתכנון של הגג כול המשקל העצמי של הכיסוי והעומס השימושי עליו, הוא 70 ק"ג למ"ר (0.70 ק"נ למ"ר).
דרוש: לתכנן את הקירוי כך שיתקבל מבנה יציב.
על תרשים 3 סרטטו קורות נושאות ראשיות וקורות נושאות משניות (מרישים). נמקו מדוע בחרתם בכיווני הקורות הראשיות ובכיווני הקורות המשניות בכל חלק של הקירוי.
ראו תרשים 3 בשאלה למעלה (תוכנית המרפסת (קירות בטון בקו עבה, מידות בס"מ)).
מקמו על התרשים את שני העמודים, וכך מיקומם יתרום לסכמה סטטית יציבה ויעילה, ונמקו את בחירת מיקום העמודים.
סרטטו במחברת הבחינה סכמות סטטיות של כל הקורות הראשיות והמשניות. הסכמות יכללו: את שמות הקורות, את שמות הסמכים, את מפתח הקורה ואת העומס על הקורה.
