רשתות חלוקה›רשת טבעתית ורשת המוזנת משני מקורות

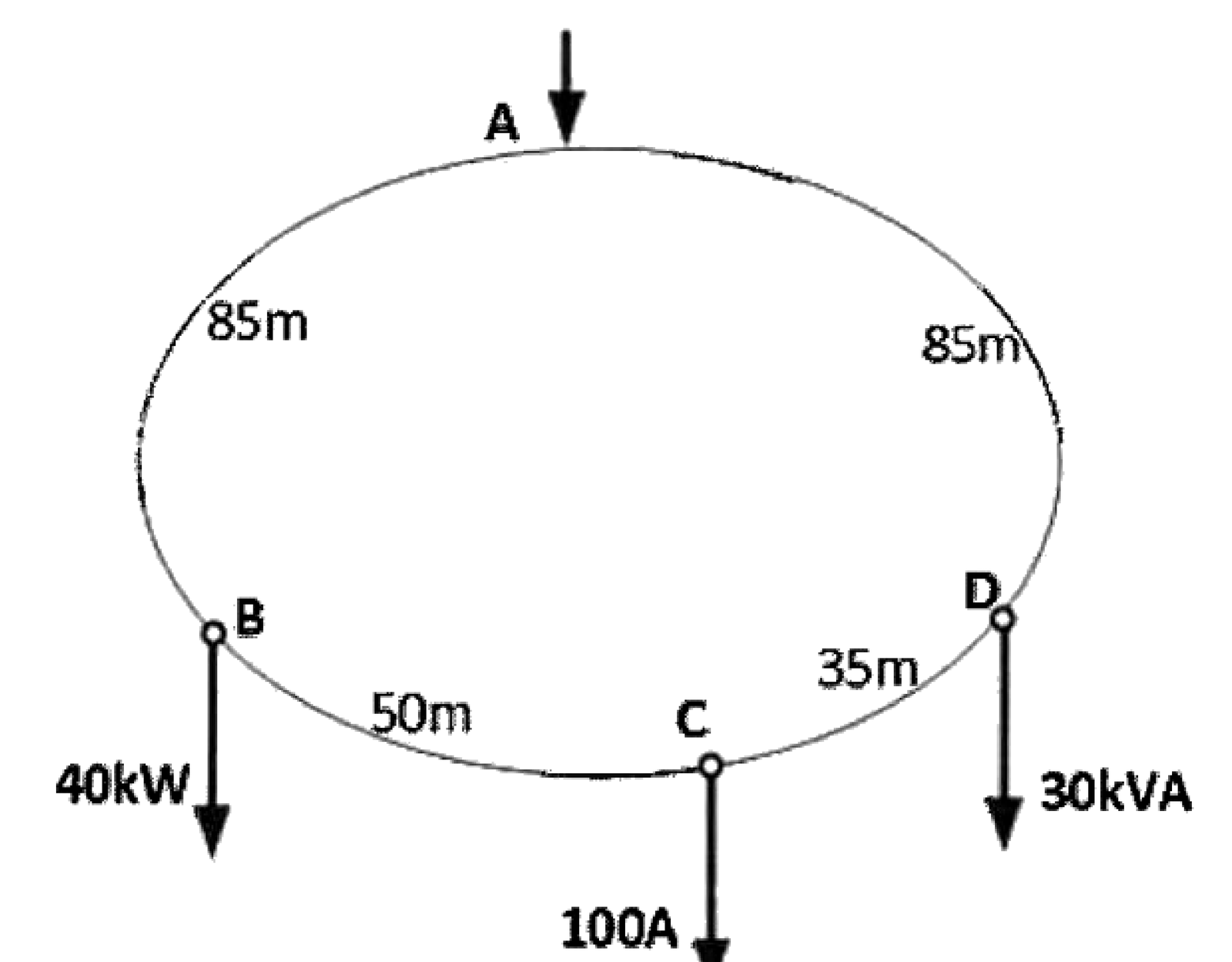

נתונה רשת טבעתית מוזנת ממקור מתח תלת מופעי, $U_{A} = 400 V /50 Hz$ , כל העומסים בעלי אופי השראי,

מקדם הספק אחיד $cos φ = 0.85$ .

מוליכי הרשת עשויים נחושת $γ = 58 \frac{m}{Ω \times m m ^{2}}$ $x_{0} = 0.3 Ω/ k m$

שטח החתך $35 m m^{2}$ .

סעיף א

חשבו את מפל המתח המקסימלי ברשת.

סעיף ב

חשבו את הפסדי הספק הכוללים ברשת.

סעיף ג

נדרש להקטין את מפל המתח ברשת . קיימות שני אפשרויות :

איזה שיטה יותר יעילה מבחינת הקטנת ערך מפל המתח? (נמקו תשובתכם על ידי חישוב)
