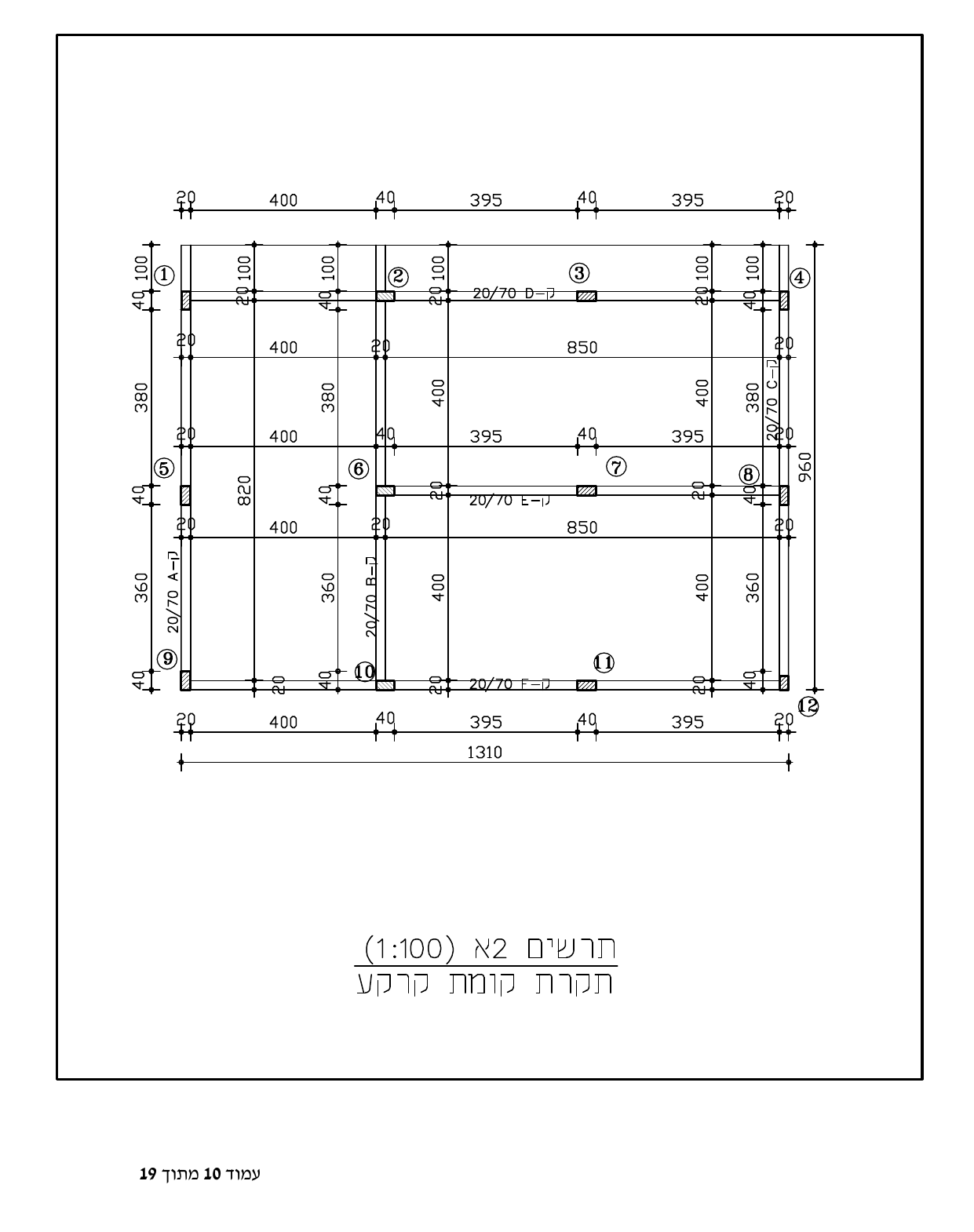

בתרשים מספר 2א מסורטטת תוכנית תקרת קומת קרקע של מרפאה. התקרה מקשית, חד-כיוונית, עוביה אחיד והיא נשענת על קורות יורדות.

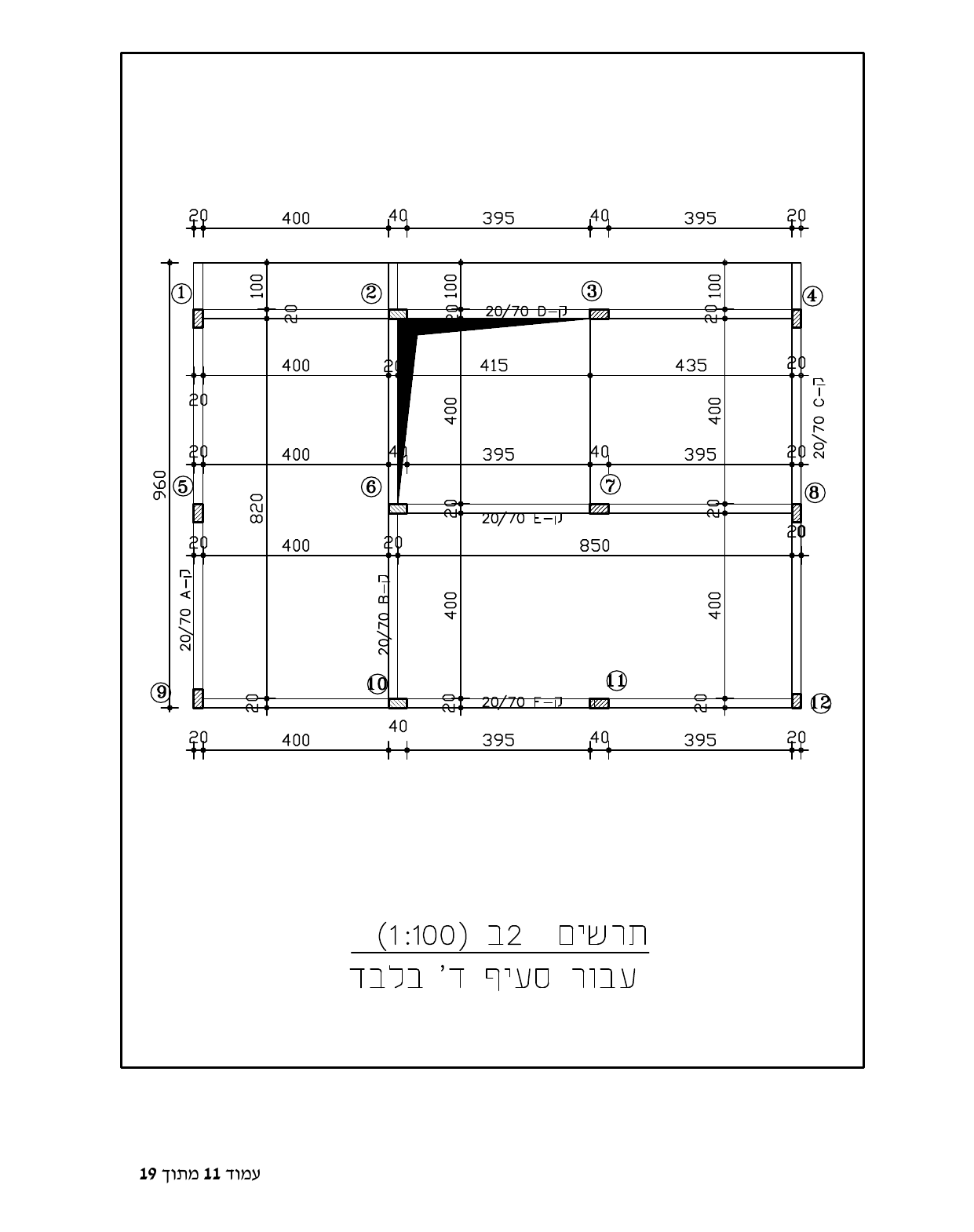

תרשים מספר 2ב – עבור סעיף ד' בלבד.
העומס הקבוע (בנוסף למשקלה העצמי של התקרה) על כל חלקי התקרה הוא 3.5 ק"נ למ"ר (0.35 טון למ"ר).
העומס השימושי על כל חלקי התקרה הוא 1.5 ק"נ למ"ר (0.15 טון למ"ר).
סוג הבטון הוא ב-30, האגרגט גירי.
חובה לציין את היחידות בכל חישוב. אי-ציון היחידות יפחית ניקוד.
(א)סרטטו במחברת הבחינה את הסכמות הסטטיות של התקרה. סמנו את שמות הסכמות ואת כיוון המתיחה של כל סכמה על תרשים מספר 2א.
(ב)חשבו את ה-L0 המקסימלי של התקרה וציינו איזה שדה קובע אותו. חשבו את עובי התקרה המשוקלל הכפוף לפי ת"י 466.
(ג1)קורה ק-B נשענת על העמודים: 2, 6, 10 כמתואר בתרשים מספר 2א. סרטטו במחברת הבחינה את הסכמה של קורה ק-B. הסכמה תכלול את שמות הסמכים, המפתחים והעומס השירותי הפועל על כל אחד מהשדות של הקורה. הוסיפו את משקלה העצמי של הקורה. (ניתן להזניח עומס הזורם במקביל לציר הקורה).
(ג2)היכן לדעתכם יתקבל המומנט החיובי הגדול ביותר לאורך הקורה? נמקו תשובתכם ללא חישוב.
(ד1)סעיף זה מתייחס לתרשים מספר 2ב:
טרם ביצוע התקרה היזם מבקש לפרוץ בתקרה פתח בין העמודים 6-2-3-7, כמתואר בתרשים, מבלי לבצע חיזוקים לתקרה. האם תאשרו לו? נמקו תשובתכם.
טרם ביצוע התקרה היזם מבקש לפרוץ בתקרה פתח בין העמודים 6-2-3-7, כמתואר בתרשים, מבלי לבצע חיזוקים לתקרה. האם תאשרו לו? נמקו תשובתכם.
(ד2)סמנו את שמות הסכמות שנוצרו עקב פריצת הפתח ואת כיוון המתיחה של כל סכמה על תרשים מספר 2 ב.
