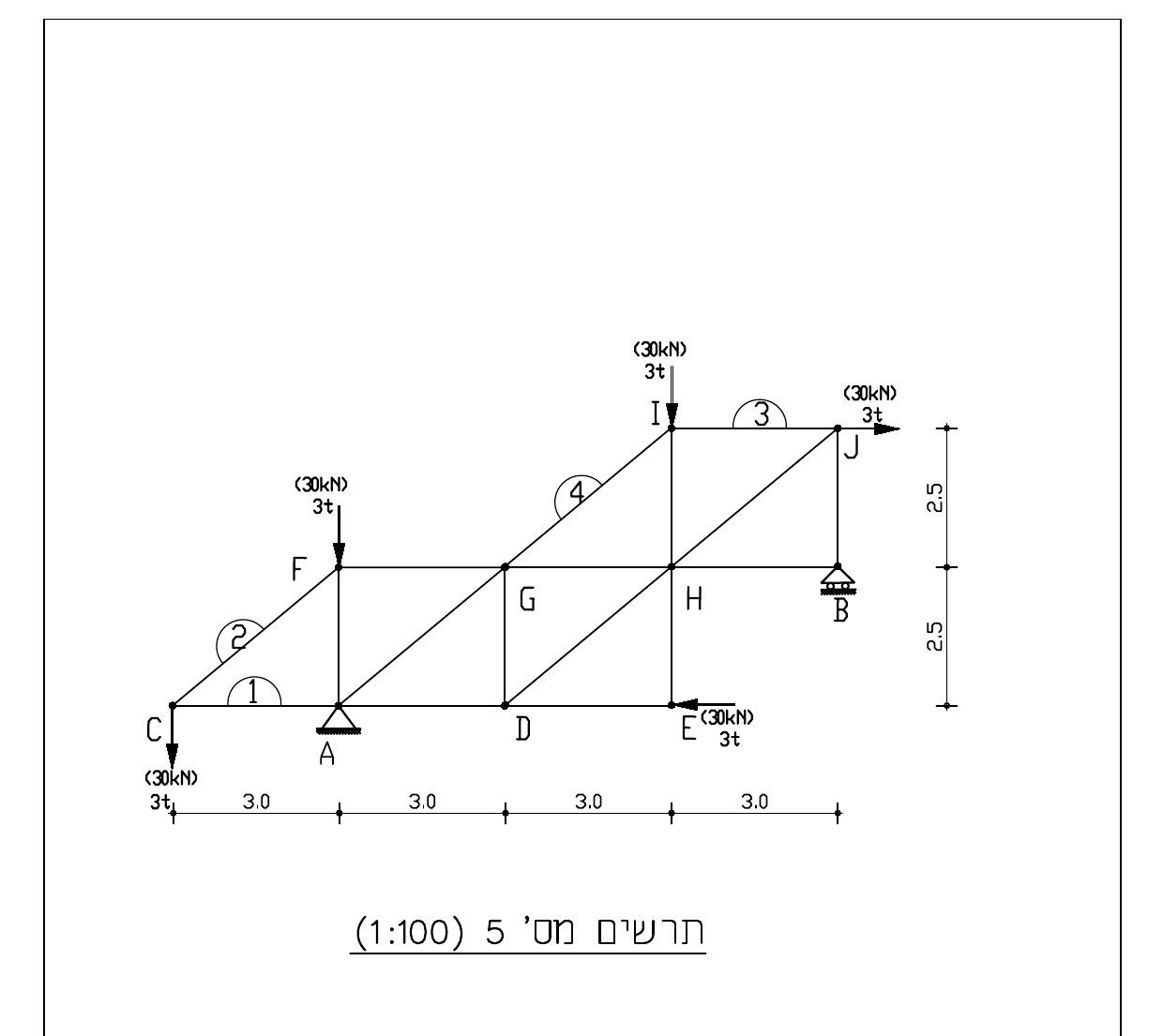

בתרשים מספר 5 מסורטט מסבך מישורי, המחוזק בניצב למישורו (המידות הן במטרים).

מוטות המסבך עשויים מצינור עגול 6"; (t=5mm);

A=25.65 cm2

i = 5.78 cm

המאמץ המותר בפלדה הוא 160MPa (1600 kg/cm2).

חובה לציין את היחידות של כל חישוב. אי-ציון היחידות יפחית ניקוד.
