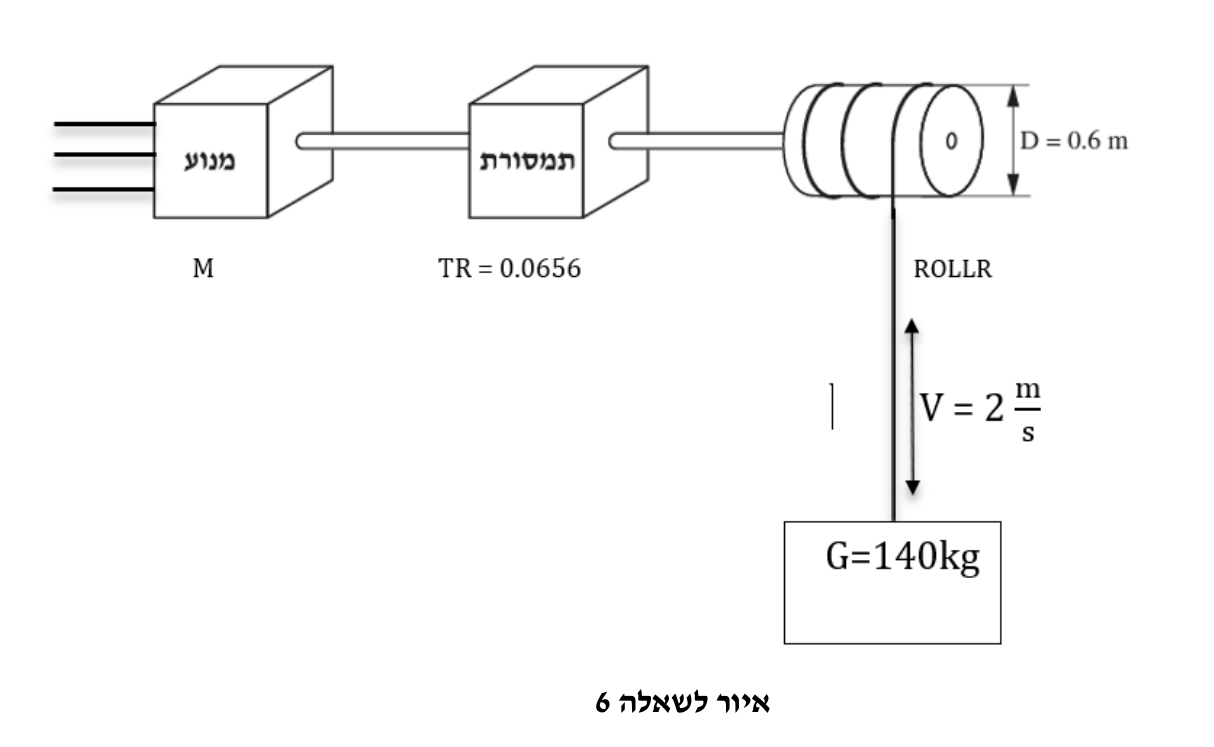

באיור לשאלה 6 מתוארת מערכת הנע הכוללת מנוע השראה תלת מופעי, תמסורת, גליל, ועומס.
המנוע מחובר לרשת . סלילי הסטטור מחוברים במשולש. אפשר להזניח את ההפסדים המכניים במנוע. המנוע הוא בעל שלושה זוגות קטבים.
סעיף א
חשבו את מהירות סיבוב המנוע ואת המומנט המתפתח על צירו.
סעיף ב
חשבו את איבודי הנחושת ברוטור במצב המתואר.
סעיף ג
במצב העבודה המתואר המנוע צורך זרם של מהרשת ובגורם הספק השראותי. חשבו את נצילותו של המנוע במצב זה.
