הנתונים הנקובים של גנרטור סינכרוני הם:

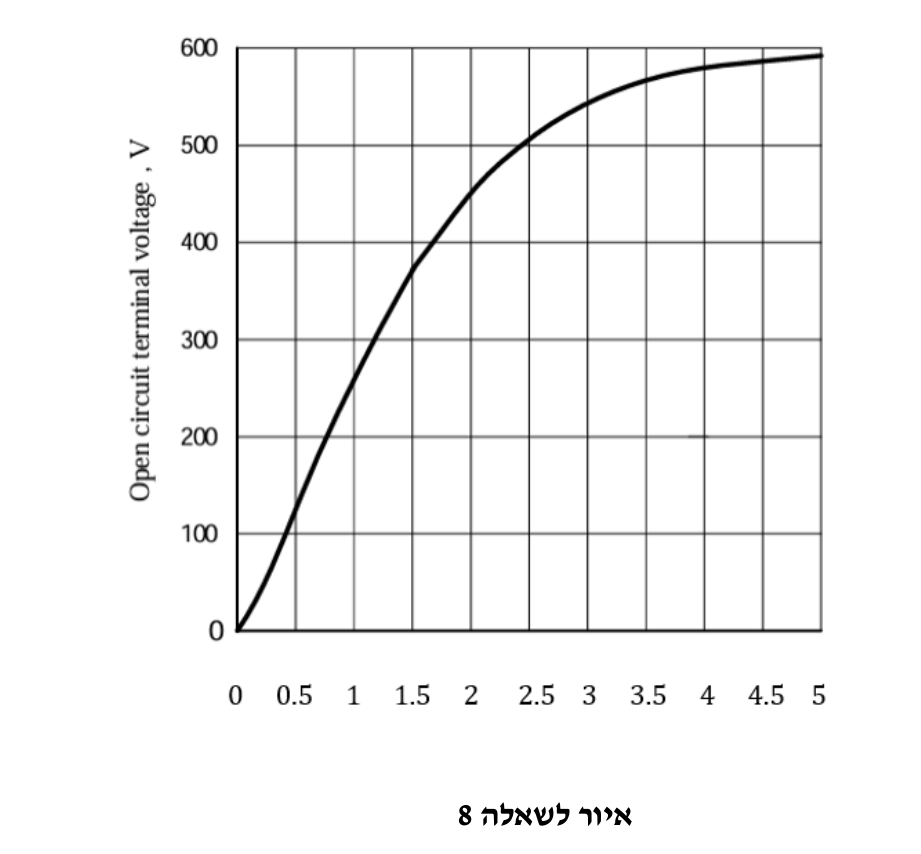

$R_a=0.02\mathrm{\Omega }$, $X_s=0.2\mathrm{\Omega }$, $450\mathrm{V}/50\mathrm{Hz}$, חיבור משולש, שני זוגות קטבים, עקום המגנוט נמצא בתחום הלינארי. באיור מוצג אופיין המבטא את תלות מתח המוצא של הגנרטור בזרם העירור במצב ריקם. ביציאת הגנרטור מחובר עומס תלת-מופעי של $300\mathrm{kW}$ בגורם הספק $0.8$ מפגר. ההפסדים הקבועים (מגנטיים ומכניים) בגנרטור הם $50\mathrm{kW}$.
