חלק שלישי – 30 נקודות
חלק שלישי – 30 נקודות
יש לענות על שאלות 5-6, ערך כל שאלה – 15 נקודות.
שאלה 5 – חובה (15 נק')

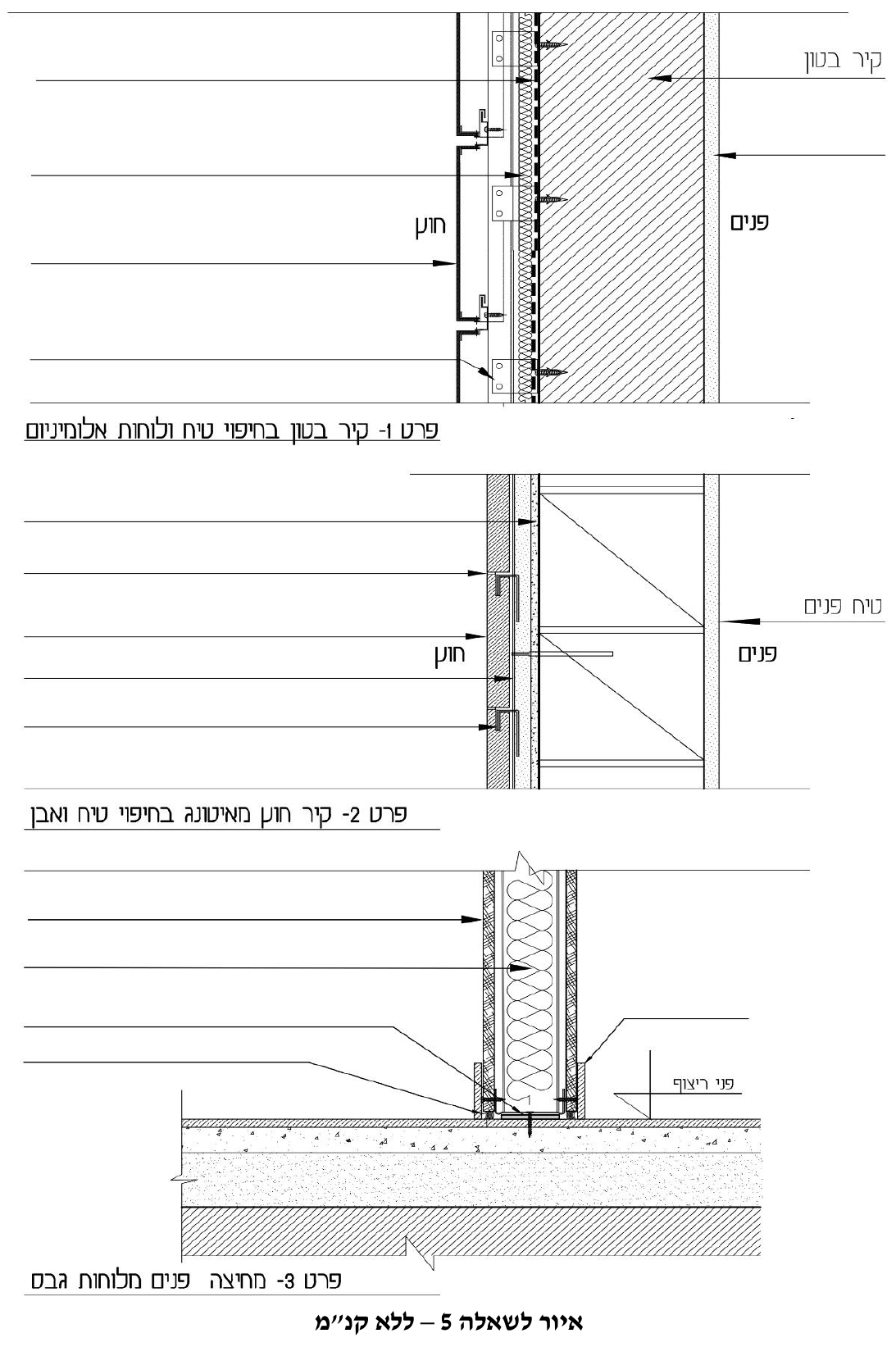

באיור לשאלה 5 נתונים שלושה פרטי קירות פנים וחוץ בחתך ללא קנ"מ:
יש לזהות בכל תרשים את האלמנטים המסומנים בחץ.
סעיף א
(5 נק') פרט 1- קיר בטון בחיפוי טיח ולוחות אלומיניום — זהו את האלמנטים המסומנים בחץ.
(לצורך התשובה החצים ממוספרים: 1–4 — החצים בצד החוץ מלמעלה למטה; 5 — החץ הריק בצד הפנים.)
סעיף ב
(5 נק') פרט 2- קיר חוץ מאיטונג בחיפוי טיח ואבן — זהו את האלמנטים המסומנים בחץ.
(לצורך התשובה החצים ממוספרים 1–5 מלמעלה למטה.)
סעיף ג
(5 נק') פרט 3- מחיצה פנים מלוחות גבס — זהו את האלמנטים המסומנים בחץ.
(לצורך התשובה החצים ממוספרים: 1–4 — החצים בצד שמאל מלמעלה למטה; 5 — החץ בצד ימין.)
