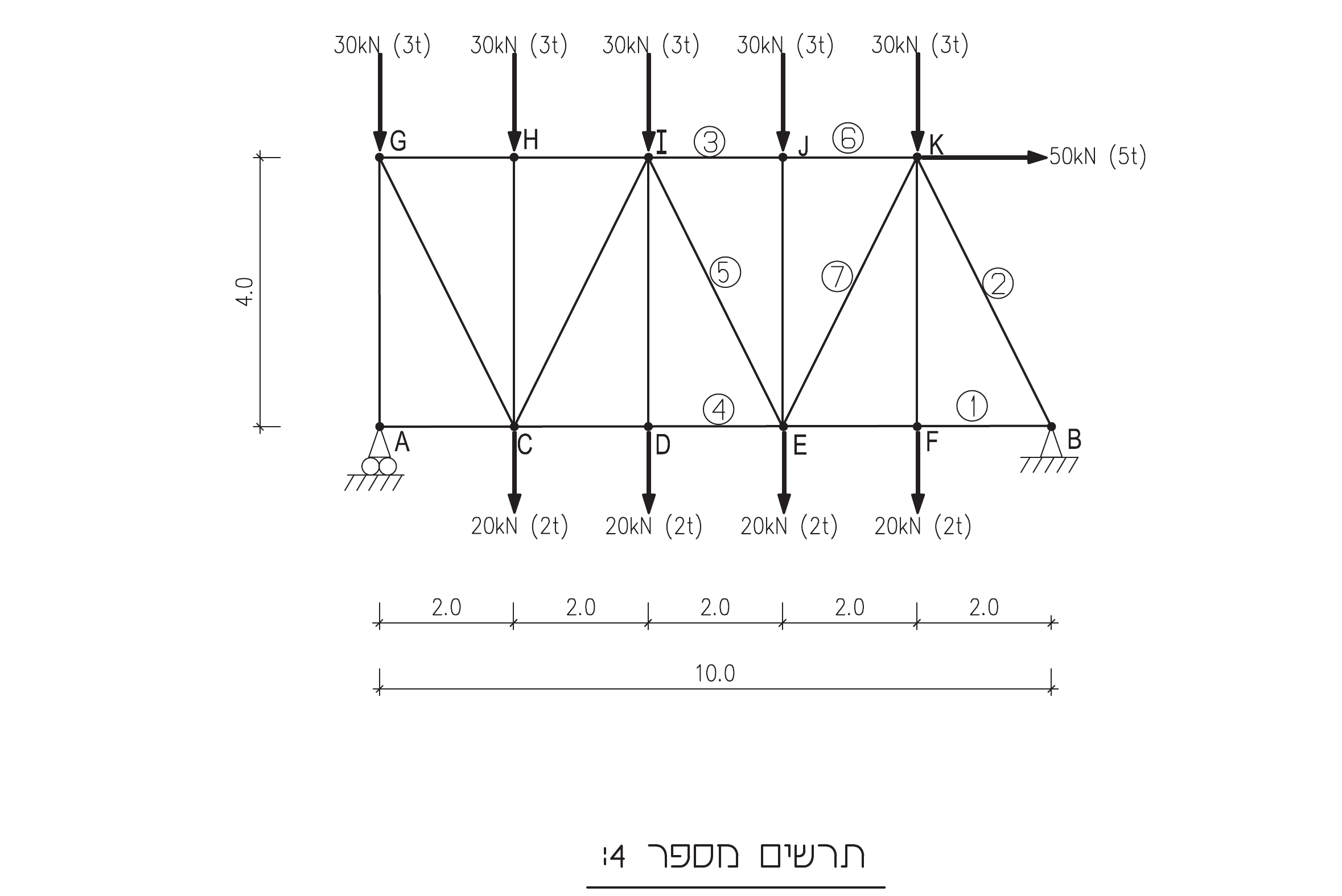

בתרשים מספר 4 מסורטט מסבך מישורי המוחזק בניצב למישורו.

מוטות המסבך עשויים מפרופיל RHS 100/100 (t=4) (סוג הפלדה הוא ST 37).

המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 מגפ"ס (1600 ק"ג לסמ"ר).

יש להתחשב בקריסה באלמנטים לחוצים.

חובה לציין את היחידות של כל חישוב!! אי-ציון היחידות יוריד נקודות.

סעיף א

חשבו את התגובות בסמכים.

סעיף ב

חשבו את הכוחות במוטות: 1, 2, 3, 4, 5, 6, 7 .

רכזו את התשובות בטבלה.

סעיף ג

נתון שהכוח במוט מספר 2 הוא כוח לחיצה וגודלו הוא P5=-120 kN (-12 t).

חשבו את המאמץ הקיים במוט מספר 2 וציינו אם הוא עונה לדרישת המאמץ המותר.

סעיף ד

חשבו את הכוח המקסימלי שיכול מוט מספר 2 לקבל.
