בתרשים מספר 4 מסורטטת קורת פלדה.
בתרשים מספר 4 מסורטטת קורת פלדה.
על הקורה פועלים שני סוגי עומסים: עומס מפורש מחולק שווה F, ועומס מרוכז P. העומסים F ו-P פועלים כלפי מטה.
במהלך השאלה תידרשו להחליט היכן למקם את העומס P.
בכל אחד מהסעיפים - ללא נימוק לא יינתן ניקוד.
עבור סעיפים א', ב': נתון שלאורך כל הקורה פועל עומס מפורש F.
היכן צריך להיות העומס P כדי שיתקבל מומנט שלילי מקסימלי בקורה? יש לסרטט את סכמת הקורה במחברת ולהציג את מיקום העומס באמצעות המרחק מסמך A.
היכן צריך להיות העומס P כדי שיתקבל מומנט חיובי מקסימלי בקורה? יש לסרטט את סכמת הקורה במחברת ולהציג את מיקום העומס באמצעות המרחק מסמך A.
בהינתן שהעומס P פועל על הקורה בנקודה C והעומס F פועל על הזיז בלבד (בשדה AB אין בכלל עומס). (ראה תרשים מספר 4 א)
כדי שיתקבל בקורה מומנט שלילי מינימלי, האם העומס F צריך להיות מקסימלי, מינימלי או שגודלו אינו משפיע? ציין היכן יש מתיחה והיכן יש לחיצה לאורך הקורה.

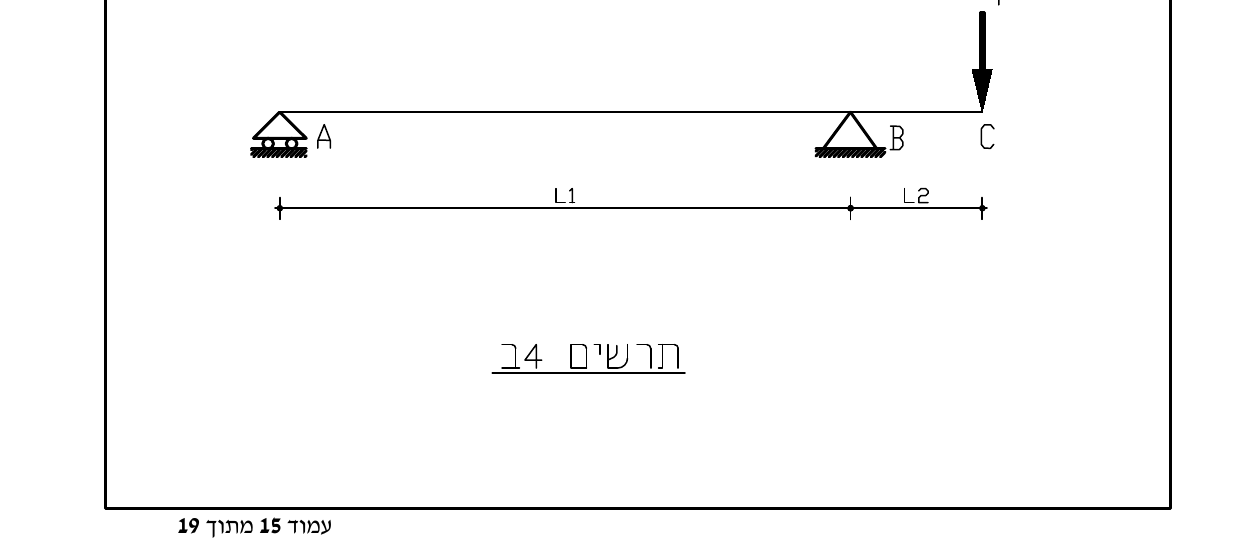

בהינתן שהעומס P פועל על הקורה בנקודה C, והעומס F לא פועל על הקורה. (בשדה AB אין בכלל עומס). (ראה תרשים מספר 4 ב')
מה לדעתך צריך להיות גודלו של הכוח P כדי שתתקבל ריאקציה שלילית מקסימלית בסמך A? האם העומס P צריך להיות מקסימלי, מינימלי או שגודלו לא משפיע?
מהנדס בוחן אם לתכנן את הקורה שבתרשים מספר 4 מפלדה או מעץ, כשמידות הקורה זהות. יש לבדוק את השפעת החומר על תפקוד הקורה: האם סוג החומר שממנו עשויה הקורה משפיע על גודל מומנט האינרצייה? אם כן, איזה חומר יגרום לכך שמומנט האינרצייה בקורה יהיה גדול יותר - פלדה או עץ?
האם יהיה הבדל במאמץ שיתקבל בקורה בהתאם לחומר ממנו היא עשויה? אם כן, באיזה חומר של הקורה יתקבל מאמץ גדול יותר?
