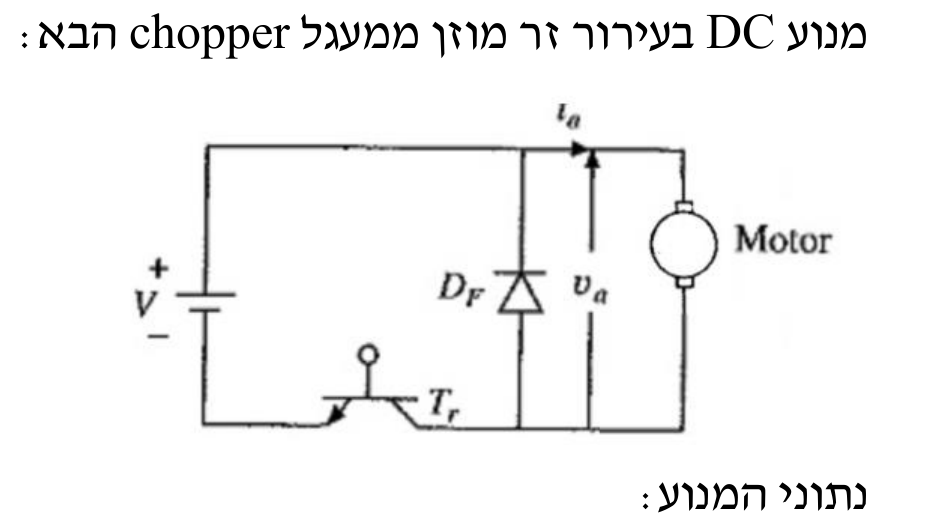

מנוע DC בעירור זר מוזן ממעגל chopper הבא:

נתוני המנוע: מתח הזנה נקוב $V = 300 V$ , הספק נקוב $500 W$ , כא"מ בעבודה נקובה $100 V$ , מהירות נקובה $954.9 rpm$ .

נתוני chopper: $D = 0.4$ (duty cycle).

סעיף א

תסבירו את עקרון פעולת המעגל chopper.

סעיף ב

חשבו את התנגדות העוגן $R_{a}$ .
