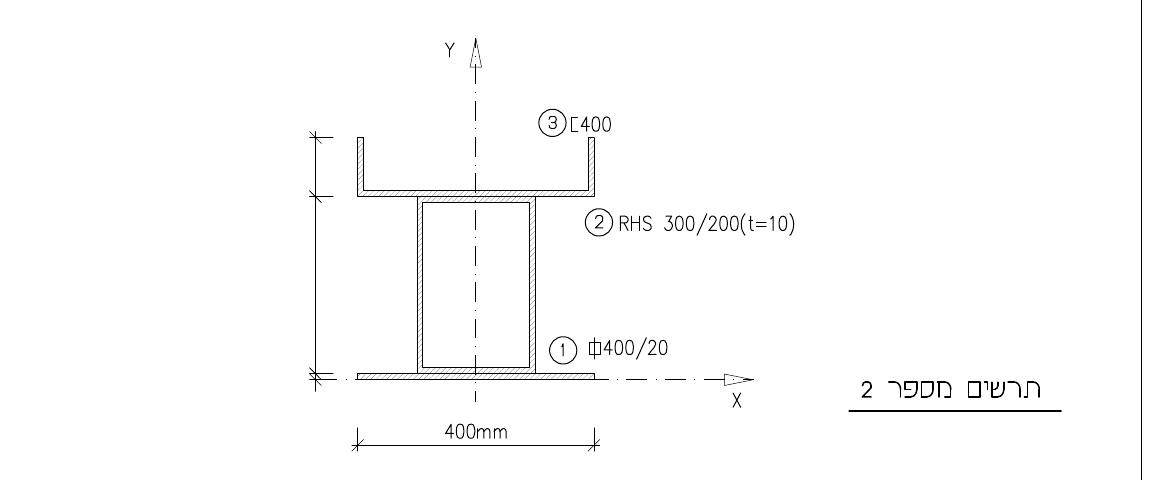

בתרשים מספר 2 מסורטט חתך קורת פלדה המורכבת משלושה חלקים (המידות בתרשים הן במילימטרים).

סרטטו במחברתכם את החתך המופיע בתרשים מספר 2 והשלימו את כל המידות החסרות.

חשבו את מרכז הכובד של החתך בהתייחס למערכת הצירים המסומנת בתרשים.

סמנו על סרטוט החתך את מרכז הכובד שחישבתם, בהתייחס למערכת הצירים הנתונה.

עבור החתך המסורטט בתרשים מספר 2:

חשבו את מומנט האינרציה Ix.

חשבו את מומנט האינרציה Iy.

חשבו את המומנט המקסימלי Mx שיכול החתך הנתון לקבל, כך שהמאמץ הקיים לא יעלה על המאמץ המותר.

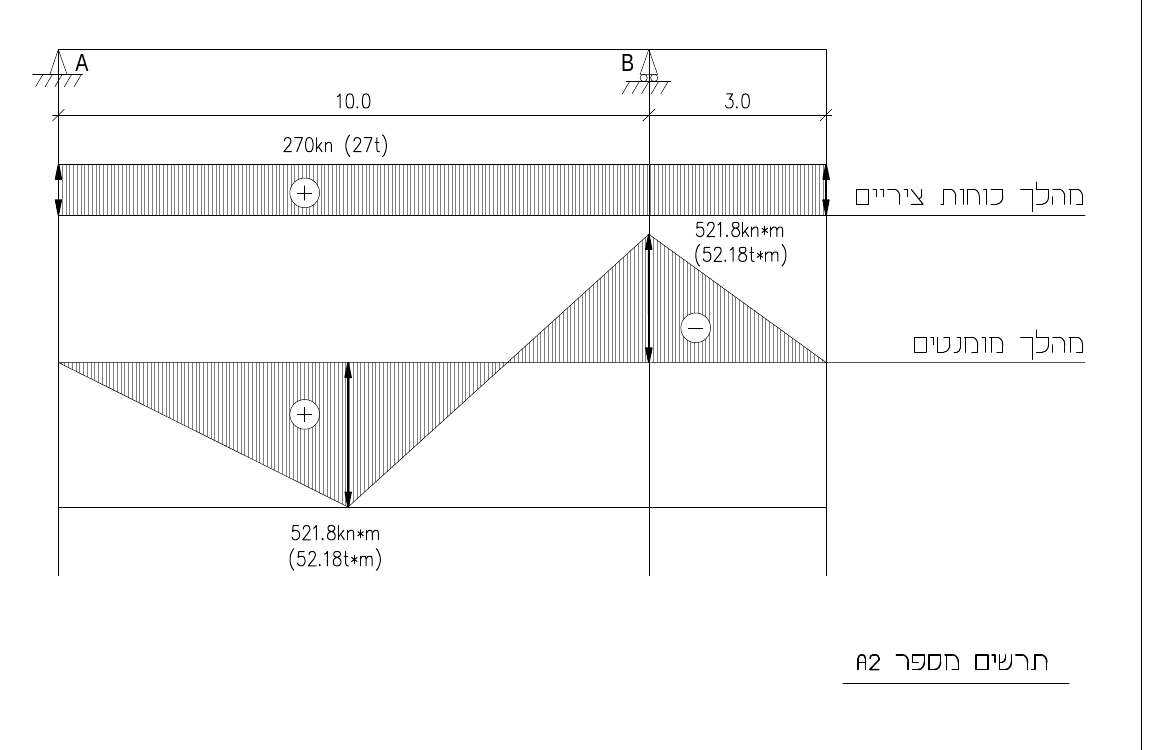

עבור מהלך הכוחות הציריים ומהלך המומנטים המופיעים בתרשים A2:

חשבו את המאמץ הצירי הקיים בקורה.

עבור המומנט המקסימלי בשדה: חשבו את מאמץ הכפיפה בסיב העליון ובסיב התחתון.

חשבו את המאמצים המשולבים של מאמצי כפיפה ומאמצים ציריים בסיב העליון ובסיב התחתון.

סרטטו את פרוס המאמצים בחתך המסורטט בתרשים 2.

עבור המומנט בנקודה B: חשבו את מאמץ הכפיפה בסיב העליון ובסיב התחתון.
