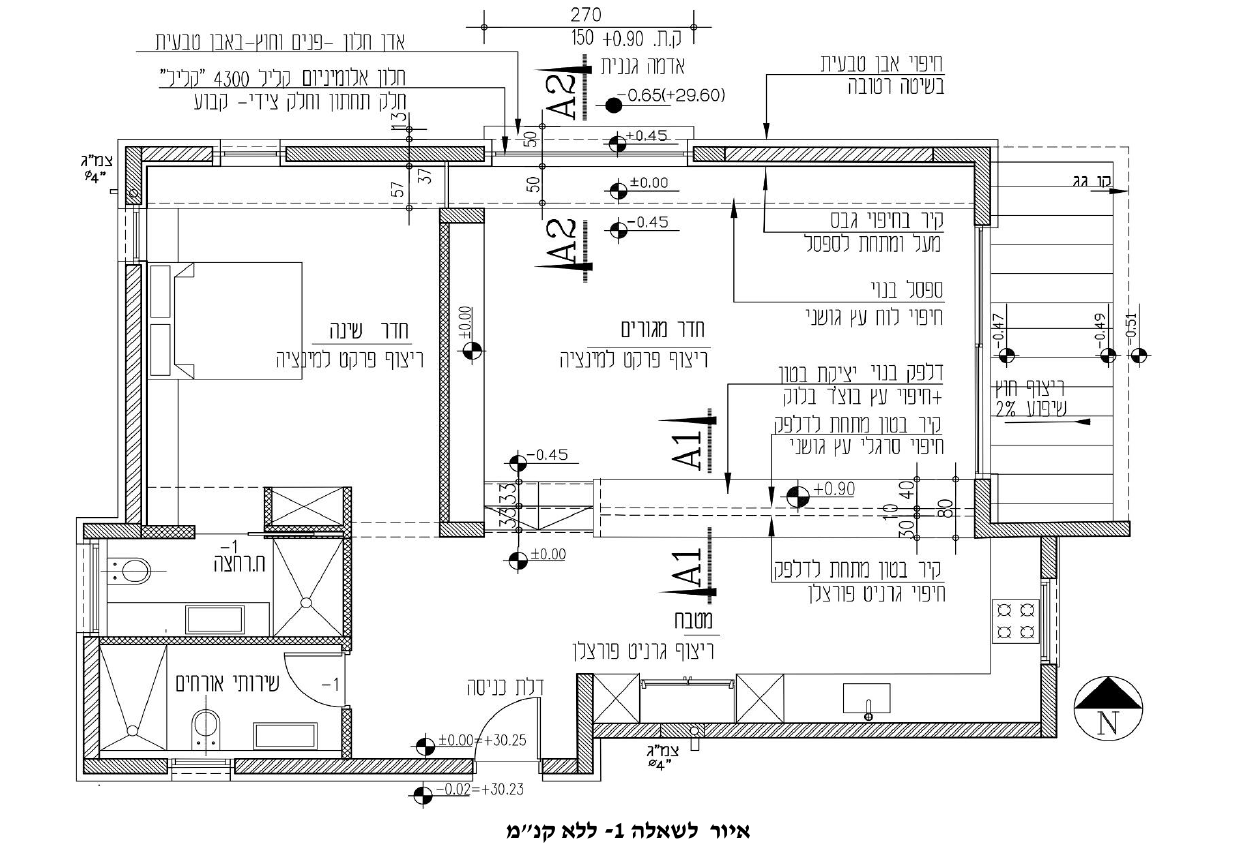

באיור לשאלה 1 נתונה תכנית סכמתית, ללא קנ”מ, של קטע מבית בנוי פרטי ישירות על פני הקרקע. באיור מצוינים שני חתכים מפורטים: 1A ו-2A. יש לבחור חתך אחד ואליו להתייחס בתשובתך.

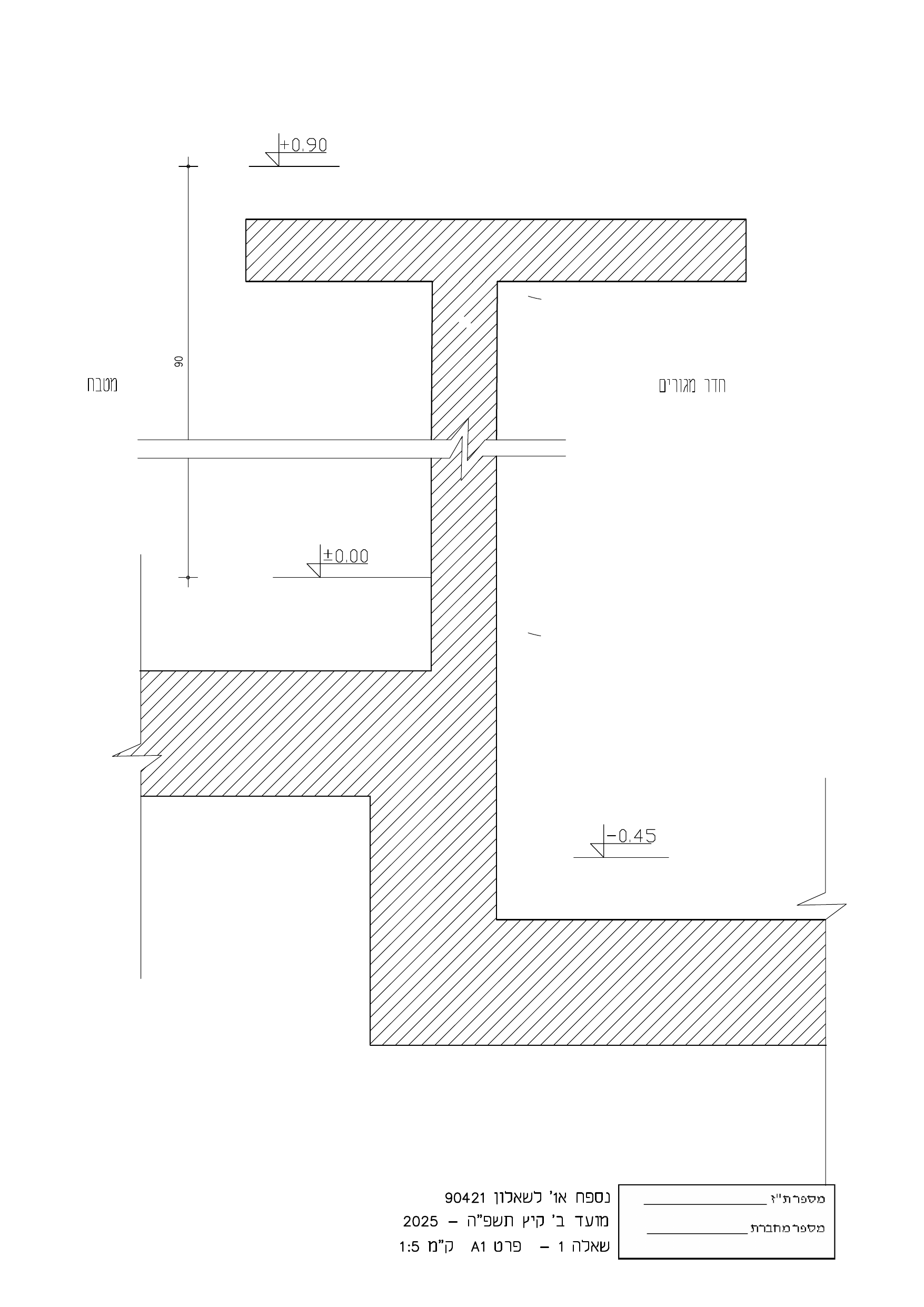

(א1)יש לסרטט על גבי נספח א’1, בקנ”מ 1:5, את פרט A1, המסומן באיור לשאלה:
פרט חתך אנכי בדלפק בנוי בין מטבח לחדר מגורים, במפלס הדלפק +0.90, מחופה בחלקו העליון ובצדדיו בעץ אלון (“בוצ”ר בלוק”) בעובי 5 ס”מ. הקיר מתחת לדלפק, המפריד בין המטבח לחדר המגורים, מחופה בצד המטבח בלוחות גרניט פורצלן, ובצד חדר המגורים בסרגלי עץ אנכיים.
יש להשלים את פירוט הריצוף לפי החומרים המצוינים בשרטוט, ואת מפגש רצפת הבטון עם הקרקע.
הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנ”מ זה.
פרט חתך אנכי בדלפק בנוי בין מטבח לחדר מגורים, במפלס הדלפק +0.90, מחופה בחלקו העליון ובצדדיו בעץ אלון (“בוצ”ר בלוק”) בעובי 5 ס”מ. הקיר מתחת לדלפק, המפריד בין המטבח לחדר המגורים, מחופה בצד המטבח בלוחות גרניט פורצלן, ובצד חדר המגורים בסרגלי עץ אנכיים.
יש להשלים את פירוט הריצוף לפי החומרים המצוינים בשרטוט, ואת מפגש רצפת הבטון עם הקרקע.
הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנ”מ זה.

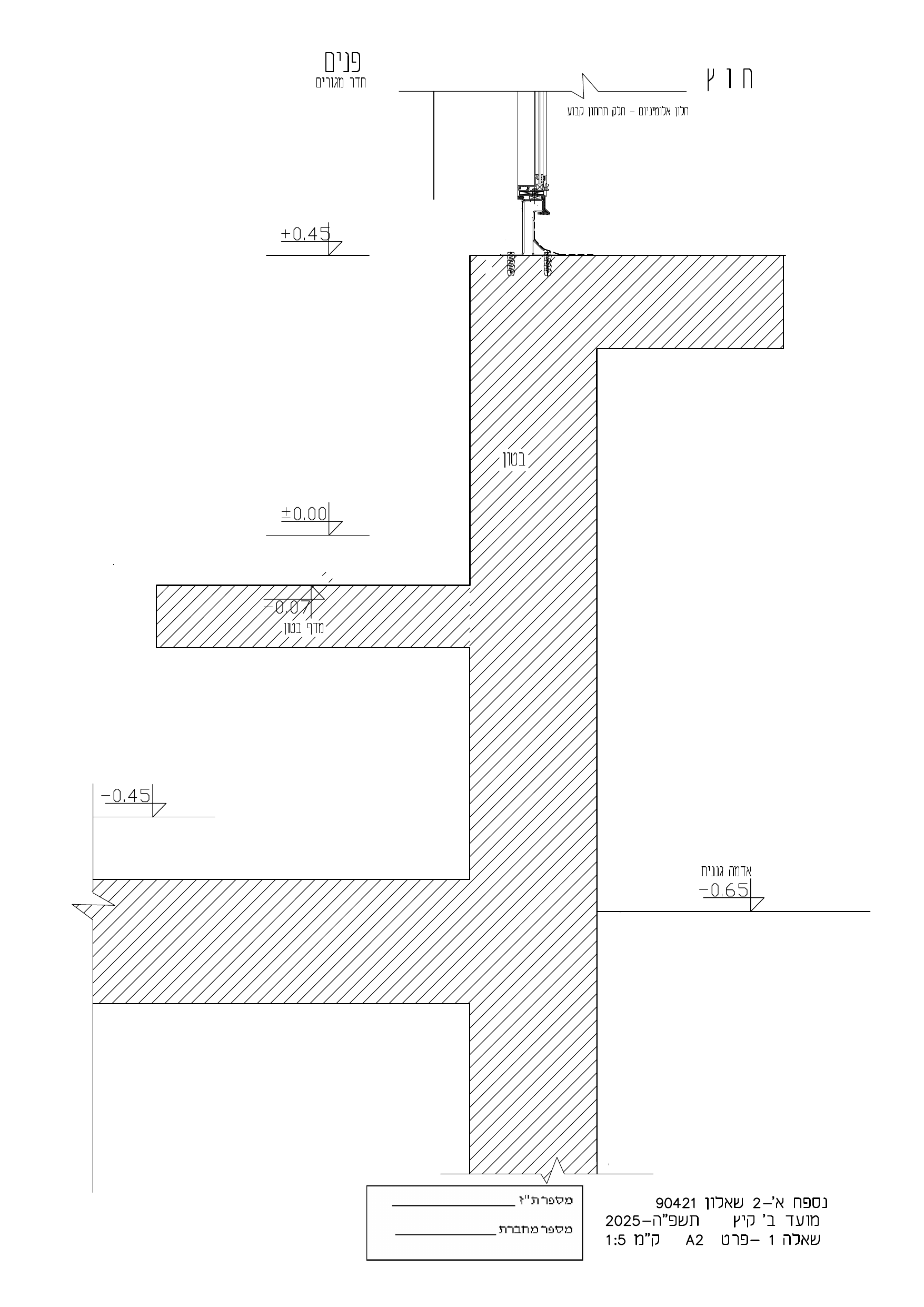

(א2)יש לסרטט על גבי נספח א’2, בקנ”מ 1:5, את פרט A2, המסומן באיור לשאלה:
פרט חתך אנכי בחלקו התחתון של חלון אלומיניום בקיר בטון, הכולל חיפוי אבן בצד החיצוני וחיפוי גבס + בידוד בצד הפנימי. הפרט כולל אדן חלון אלומיניום בחיפוי אבן טבעית, ספסל זיזי מבטון מחופה בחיפוי עץ אלון גושני, ובצידו התחתון – בטיח. החלק התחתון והעליון של הקיר הגובל עם הספסל מחופה בלוחות גבס.
יש להשלים את פירוט הריצוף לפי החומרים המצוינים בשרטוט, ואת מפגש רצפת הבטון עם הקרקע.
הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנ”מ זה.
פרט חתך אנכי בחלקו התחתון של חלון אלומיניום בקיר בטון, הכולל חיפוי אבן בצד החיצוני וחיפוי גבס + בידוד בצד הפנימי. הפרט כולל אדן חלון אלומיניום בחיפוי אבן טבעית, ספסל זיזי מבטון מחופה בחיפוי עץ אלון גושני, ובצידו התחתון – בטיח. החלק התחתון והעליון של הקיר הגובל עם הספסל מחופה בלוחות גבס.
יש להשלים את פירוט הריצוף לפי החומרים המצוינים בשרטוט, ואת מפגש רצפת הבטון עם הקרקע.
הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנ”מ זה.
