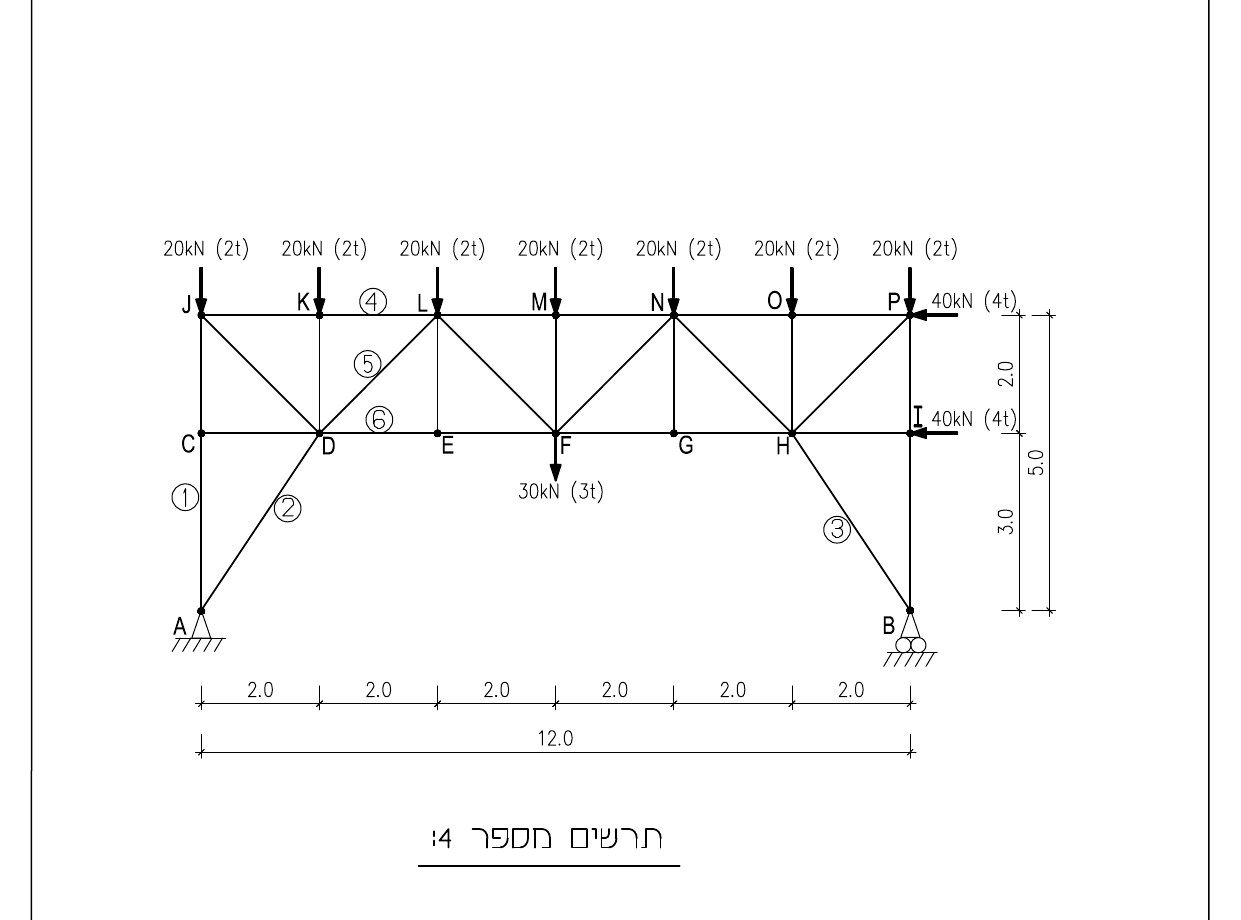

בתרשים מספר 4 מסורטט מסבך מישורי המוחזק בניצב למישורו.
מוטות המסבך עשויים עגולים מצינורות Ø 4" (t=2.2).
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 מגפ"ס (1600 קי"ג לסמ"ר).
יש להתחשב בקריסה באלמנטים לחוצים.
דרוש:
(א)חשבו את התגובות בסמכים.
(ב)חשבו את הכוחות במוטות: 1,2,3,4,5,6.
רכזו את התשובות בטבלה.
רכזו את התשובות בטבלה.
(ג)נתון שהכוח במוט 2 הוא כוח לחיצה: P2=-150 kN (-15.0 t).
חשב את המאמץ הקיים במוט זה.
כתבו האם המאמץ במוט זה עונה על דרישת המאמץ המותר.
חשב את המאמץ הקיים במוט זה.
כתבו האם המאמץ במוט זה עונה על דרישת המאמץ המותר.
(ד)אם המאמץ המתקבל בסעיף ג גדול מהמאמץ המותר, בחר צינור Ø 4" (t=?) שיהיה החסכוני ביותר ויענה על דרישת המאמץ המותר.
