יש לענות על שתיים מהשאלות 2-4, ערך כל שאלה 15 נק'.

באיור לשאלות 2-4 משורטט חתך של בניין ציבור, ללא קנה מידה.

שאלה 4 – בחירה (15 נק')

יש לסרטט על גבי נספח ד', בקנ"מ 1:5, את פרט D, המסומן באיור לשאלה:

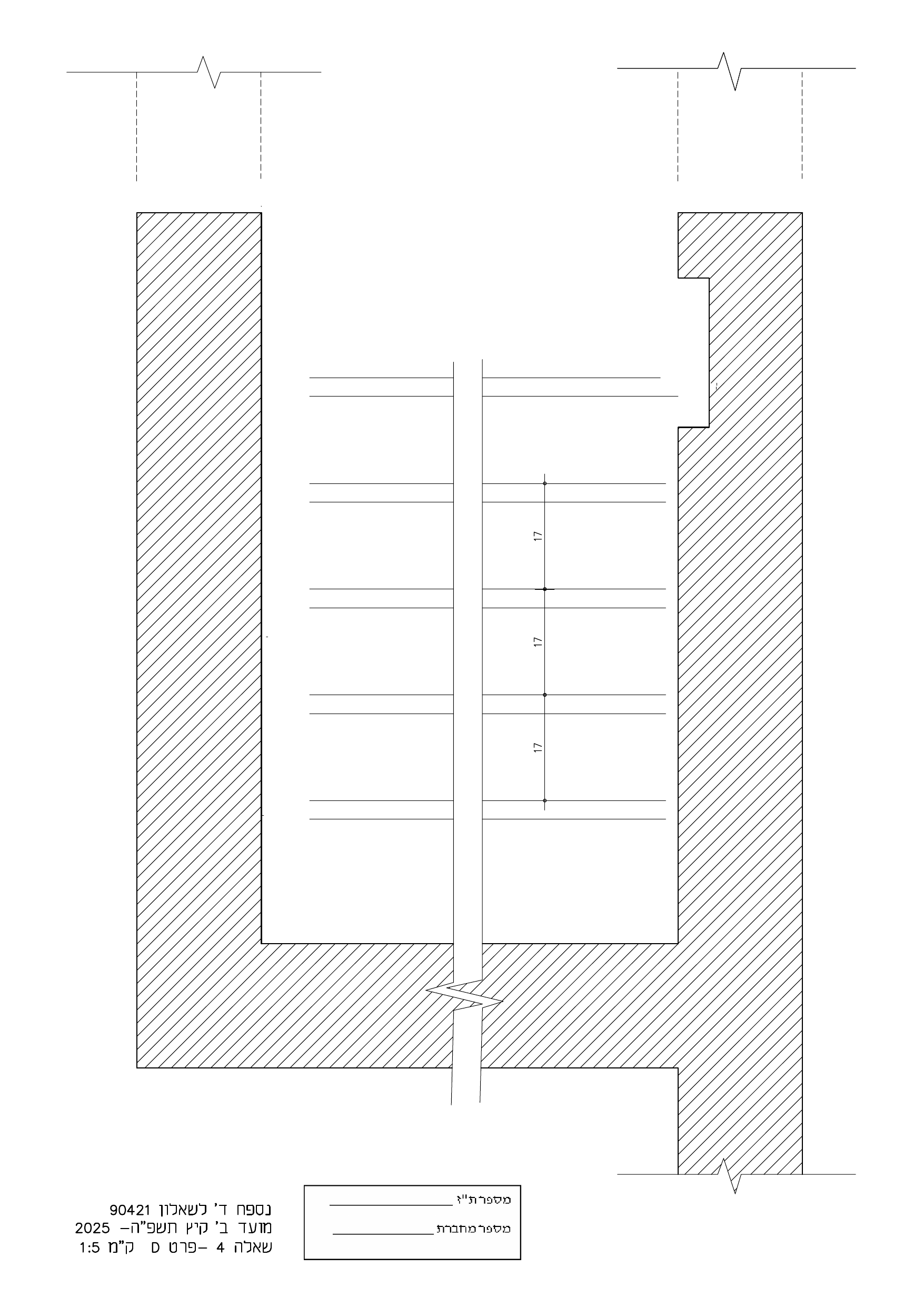

נספח ד’ — הסרטוט הבסיסי שעליו יש להשלים את הפרט (קנ"מ 1:5 בטופס):

פרט אופקי של מדרגות בטון זיזיות בחצר אנגלית.

יש לפרט את שלח המדרגה בחיפוי אבן שיש טבעית על גבי קונסטרוקציה מבטון. בצד ימין של המדרגה – מעקה בנוי בגמר טיח חוץ ומאחז יד. בצד שמאל של המדרגה – מעקה בנוי מבטון, בחיפוי אבן בהדבקה.

יש להוסיף לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.
