חלק שני:

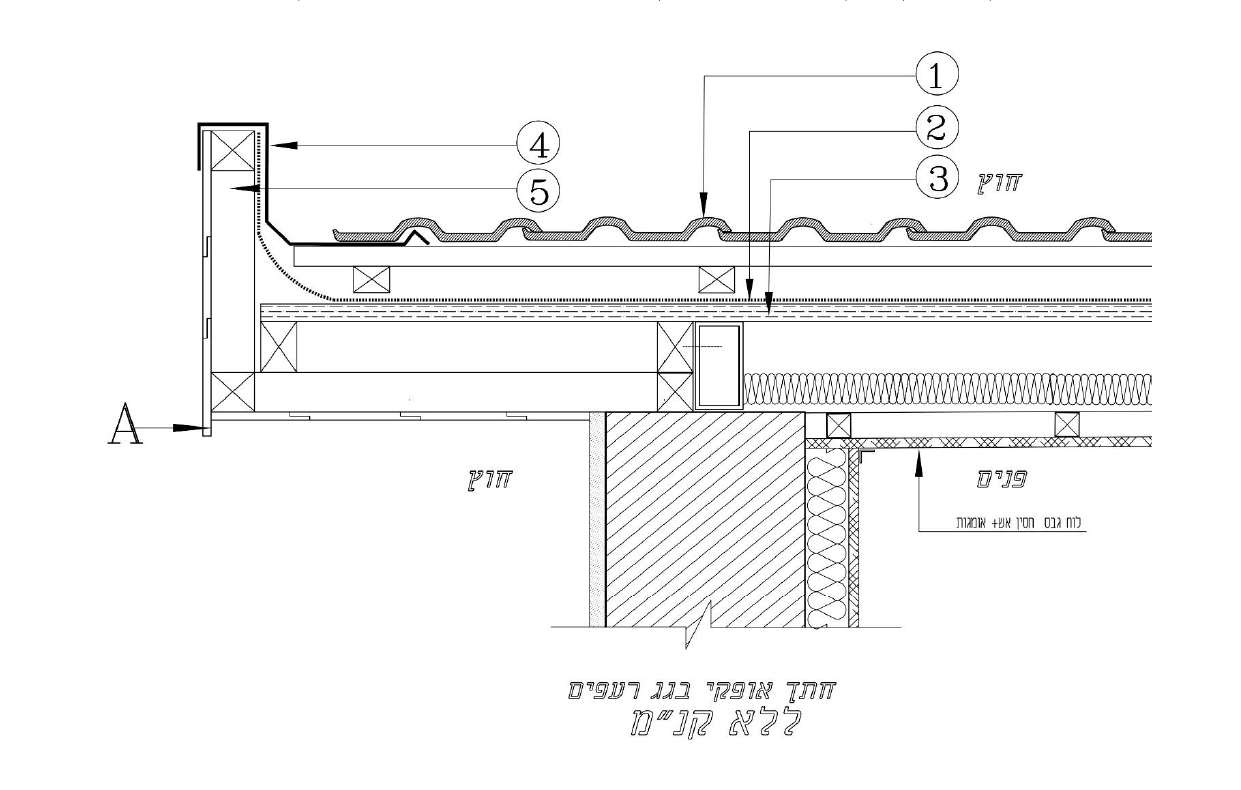

באיור לשאלה נתון פרט חתך אופקי של גג רעפים (המשך הגג כלפי מעלה לא מוצג). (הפרט ללא קנ”מ)
(א)יש לזהות את חמשת הרכיבים המסומנים באיור במספרים 1–5.
1. ______________________
2. ______________________
3. ______________________
4. ______________________
5. ______________________
1. ______________________
2. ______________________
3. ______________________
4. ______________________
5. ______________________
(ב)יש לענות על חמש שאלות המתייחסות לנתונים המתייחסות בפרט המצוין בשאלה זאת:
1. מה השיפוע המינימלי הנדרש לגג רעפי חרס? הסבירו מדוע.
2. סמנו בצבע את ארגז הרוח, והסבירו מה תפקידו.
3. יש להוסיף בשרטוט רדיד אלומיניום (בצבע או בקו עבה וברור). יש לציין מעל איזו שכבה מניחים את הרדיד ומה תפקיד הרדיד בגג הרעפים.
4. בפרט הנתון בחרו את הרכיב לסגור את תחתית הגג בפנים הבניין בלוחות גבס. המשפחה שגרה בבית מבקשת לקבל חלופה נוספת לפתרון זה. הציעו חלופה חדשה לסגירת תחתית הגג. ציינו באיזה חומר השתמשתם ומהו היתרון בחלופה החדשה.
5. הלוח האנכי המסומן באות A באיור, בולט כלפי מטה. הסבירו מדוע.
1. מה השיפוע המינימלי הנדרש לגג רעפי חרס? הסבירו מדוע.
2. סמנו בצבע את ארגז הרוח, והסבירו מה תפקידו.
3. יש להוסיף בשרטוט רדיד אלומיניום (בצבע או בקו עבה וברור). יש לציין מעל איזו שכבה מניחים את הרדיד ומה תפקיד הרדיד בגג הרעפים.
4. בפרט הנתון בחרו את הרכיב לסגור את תחתית הגג בפנים הבניין בלוחות גבס. המשפחה שגרה בבית מבקשת לקבל חלופה נוספת לפתרון זה. הציעו חלופה חדשה לסגירת תחתית הגג. ציינו באיזה חומר השתמשתם ומהו היתרון בחלופה החדשה.
5. הלוח האנכי המסומן באות A באיור, בולט כלפי מטה. הסבירו מדוע.
