בציור המרחבי שלמעלה שלושה סוגי יסודות; בציור שמתחתיו, מתחת לכל אחד, מופיע הסימון שלו בתוכנית (מבט מלמעלה).
איזו התאמה נכונה?

Question

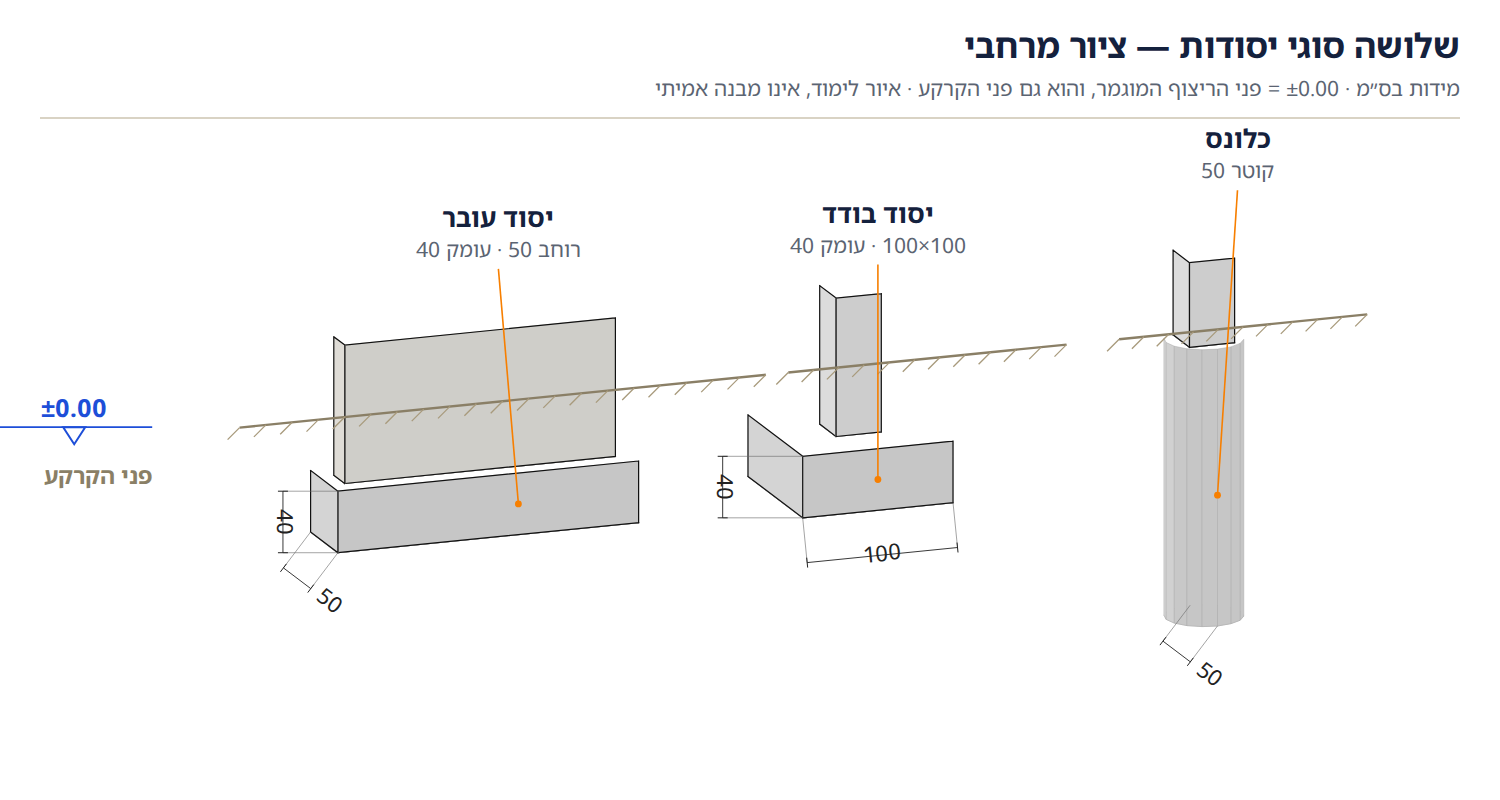

שלושה סוגי יסודות בציור מרחבי: יסוד עובר מתחת לקיר, יסוד בודד מתחת לעמוד, וכלונס — עם מידות

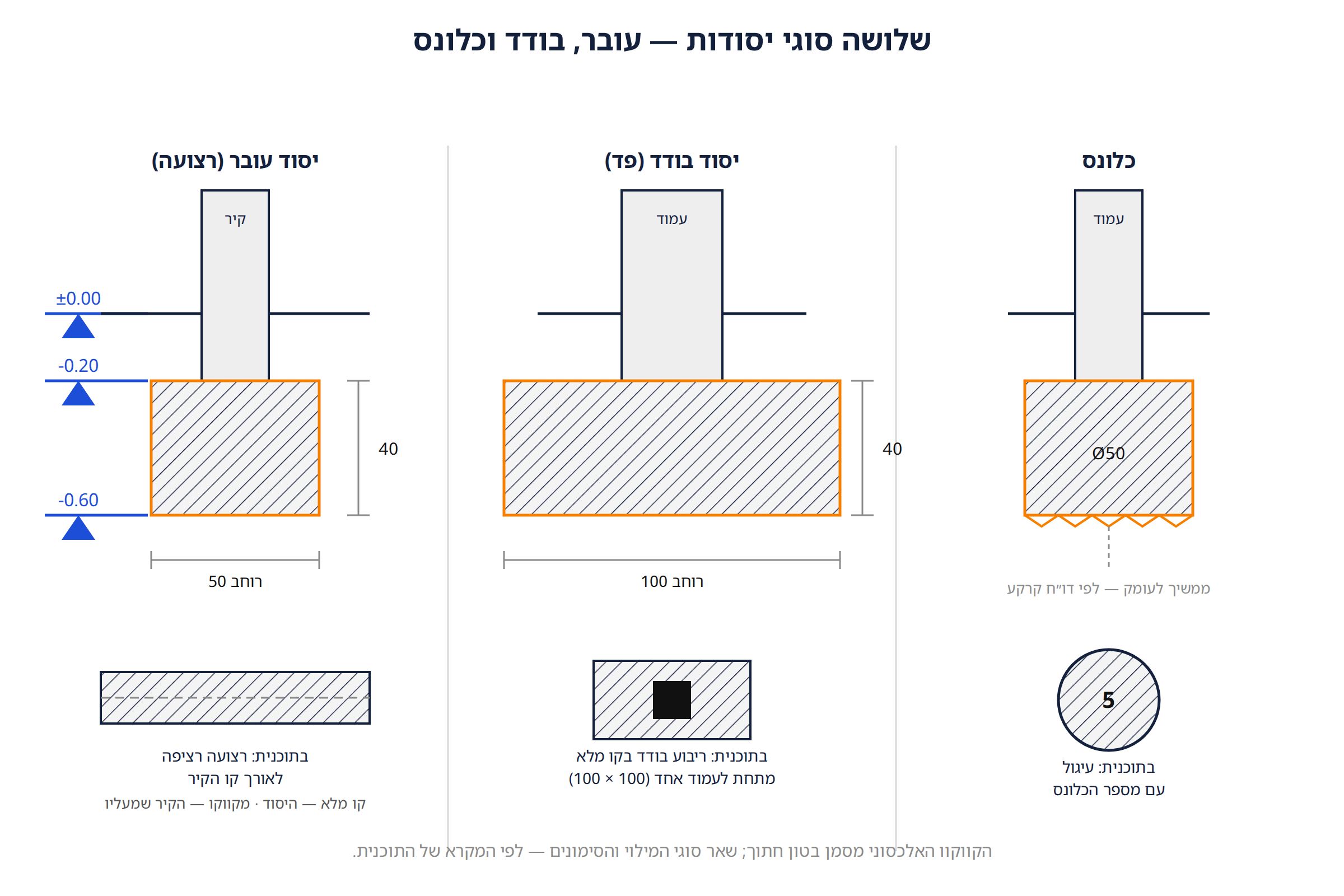

שלושה סוגי יסודות בחתך — עובר, בודד וכלונס — ומתחת לכל אחד סימונו בתוכנית

בציור המרחבי שלמעלה שלושה סוגי יסודות; בציור שמתחתיו, מתחת לכל אחד, מופיע הסימון שלו בתוכנית (מבט מלמעלה).

איזו התאמה נכונה?

דיויצ׳י איזיפס · Answer

יסוד עובר — עיגול עם מספר; יסוד בודד — רצועה רציפה; כלונס — ריבוע בודד

דיויצ׳י איזיפס · Answer

יסוד עובר — רצועה רציפה לאורך הקיר; יסוד בודד — ריבוע בודד מתחת לעמוד אחד; כלונס — עיגול עם מספר

דיויצ׳י איזיפס · Answer

יסוד בודד — רצועה רציפה מתחת לקיר; יסוד עובר — ריבוע מתחת לעמוד

דיויצ׳י איזיפס · Answer

שלושתם מסומנים באותו סימן, וההבדל נקרא רק מהחתך
