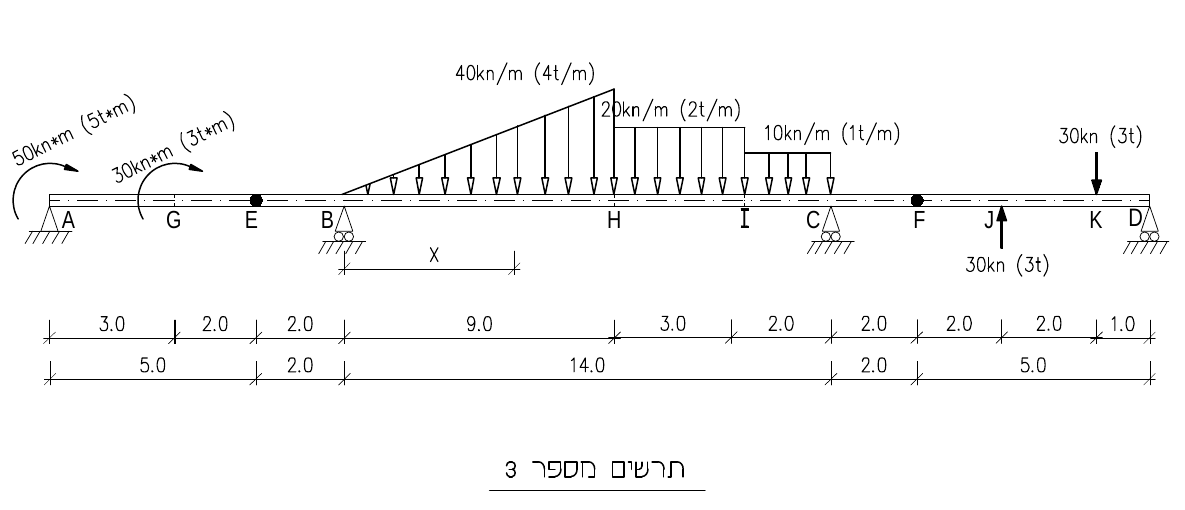

בתרשים מספר 3 מסורטטת קורת פלדה המועמסת כמתואר בתרשים (המידות הן במטרים).

חשבו את התגובה בפרקים F, ‏E.

חשבו את התגובות בסמכים A, ‏B, ‏C, ‏D.

חשבו וסרטטו את מהלך הגזירה לאורך הקורה.

(חשבו את X: מיקום נקודת האפס של הגזירה בשדה B–C.)

חשבו וסרטטו את מהלך המומנטים לאורך הקורה.

נתון שהמומנט המקסימלי בשדה B–C הוא מומנט חיובי וגודלו M=650 kN·m ‏(65 ט'·מ').

עבור מומנט זה בחרו פרופיל IPN כך שהמאמץ הקיים לא יעלה על המאמץ המותר.

סרטטו את פרוס מאמצי הכפיפה עבור מומנט זה.

חשבו את המומנט המקסימלי שיכול לקבל הפרופיל שבחרתם בסעיף ד'.
