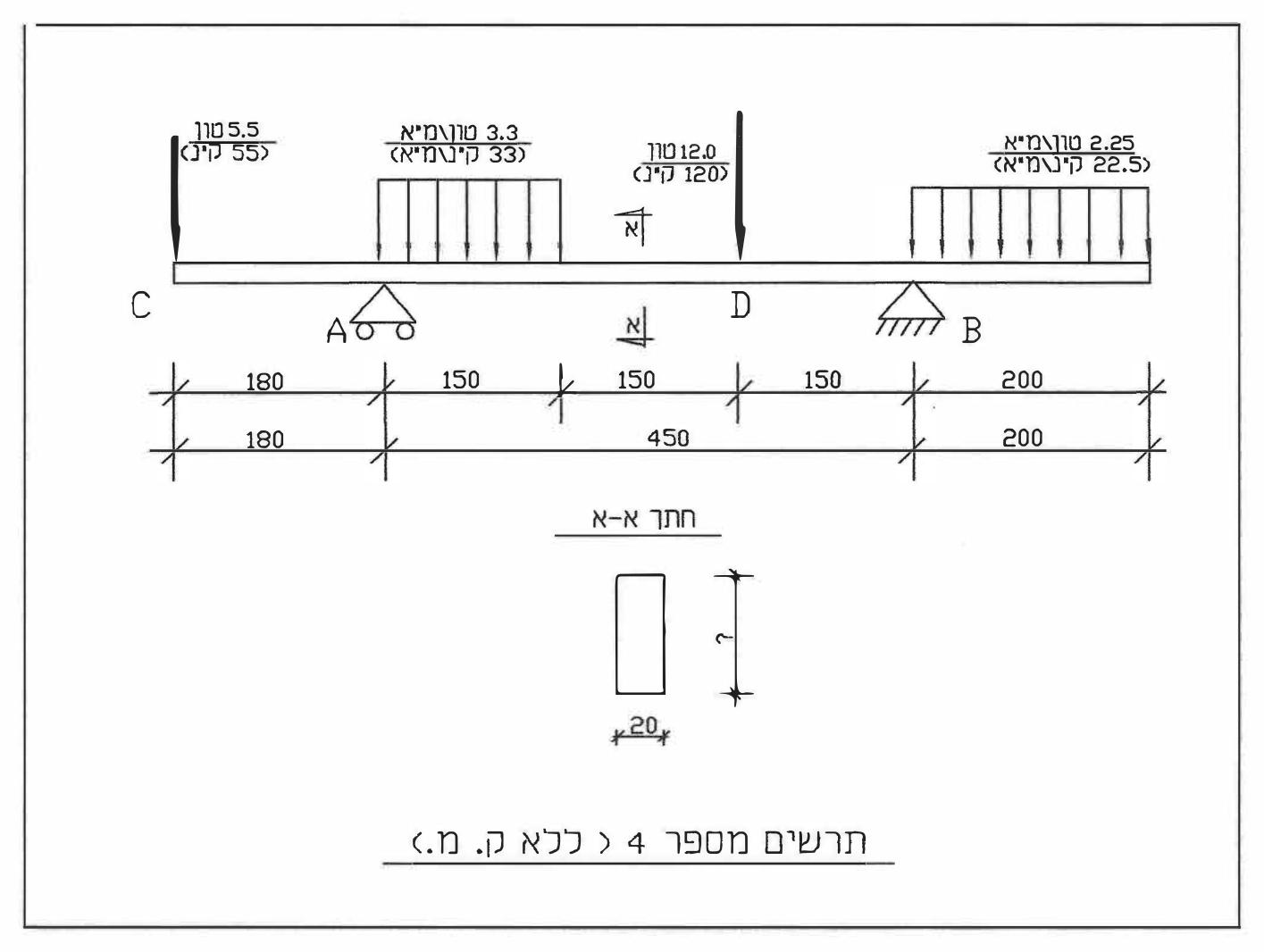

בתרשים מספר 4 מסורטטת קורת עץ על שני סמכים עם זיזים.
הקורה עמוסה בעומסים מחולקים שווה ובעומסים מרוכזים כמסורטט בתרשים.
בפתרון השאלה יש להזניח את משקלה העצמי של הקורה.
המאמץ המרבי המותר בעץ: 70 ק"ג לסמ"ר (שבעה מגפ"ס).
סעיף א
חשבו את התגובות בסמכים.
סעיף ב
חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה.
סעיף ג
חשבו וסרטטו את מהלך מומנטי הכפיפה לאורך הקורה.
סעיף ד
נתון שרוחב הקורה הוא: 20 ס"מ, כמוצג בחתך א'-א'. נתון המאמץ המרבי המותר בעץ.
חשבו מהו גובה הקורה הדרוש עבור המומנט המירבי שקיבלת בסעיף ג'.
הראו שהמאמץ בקורה קטן מהמאמץ המותר.
