נתוני מנוע השראה הם: חיבור סלילים Y, ארבעה קטבים, $400V,50Hz$.

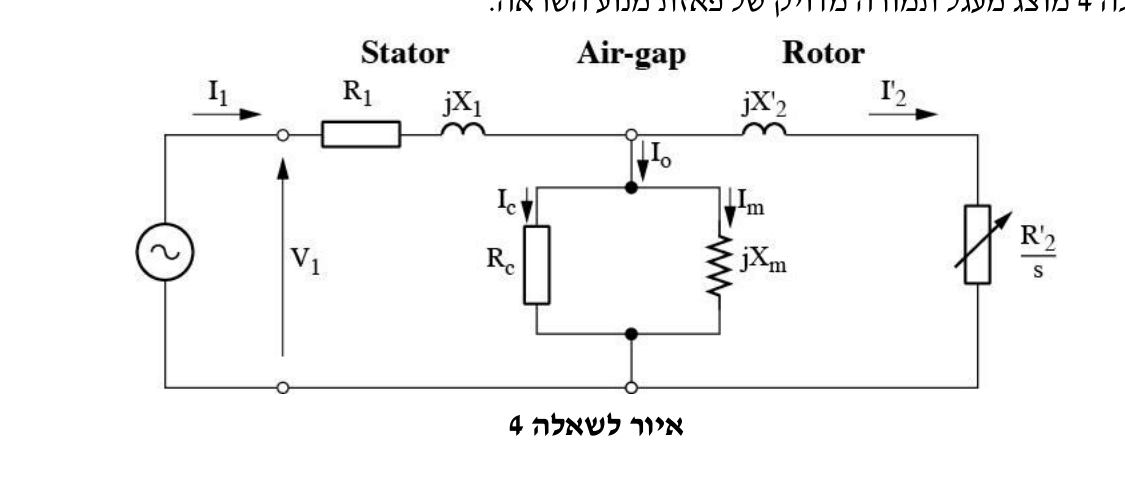

באיור לשאלה 4 מוצג מעגל תמורה מדויק של פאזת מנוע השראה.

(איור לשאלה 4)

מאפייני מעגל התמורה הם: $R_1=0.15\Omega$, $X_1=0.852\Omega$, $R_2^{{}^{\prime }}=0.154\Omega$, $X_2^{{}^{\prime }}=1.066\Omega$, $X_m=20\Omega$, $R_c=122\Omega$. מתייחסים לתחום רחב של פעולת המנוע בו ההחלקה משתנה בין $s=0.02$ ל- $s=0.06$.

א. (10 נק') חשבו את הזרם $I_1$ ואת גורם ההספק $\cos \phi$ עבור המצב שבו ההחלקה היא s=0.02. ב. (6 נק') חשבו את הזרם $I_1$ ואת גורם ההספק $\cos \phi$ עבור המצב שבו s=0.06. ג. (4 נק') נתקבל שינוי גדול בזרם עבור שני המקרים, איזה שינוי בפעולת המנוע גורם לכך?
