שנאים›שנאי מועמס: נצילות ומפל מתח

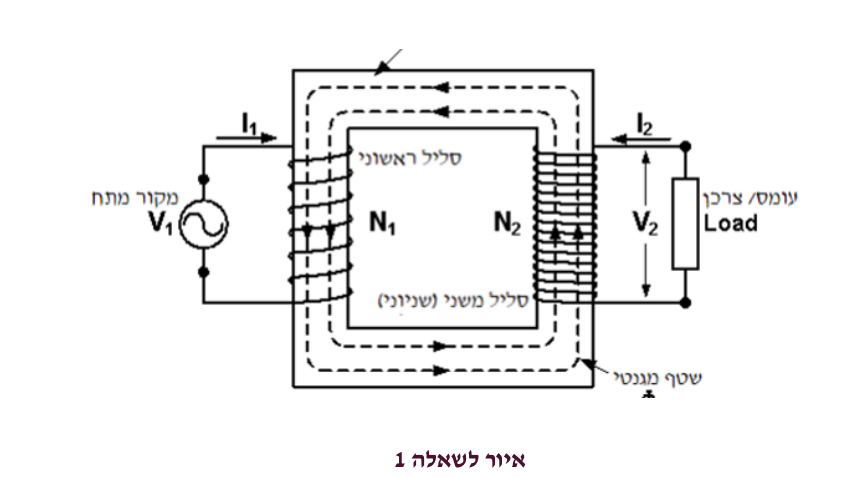

באיור לשאלה 1 תואר תרשים סכמטי של שנאי חד מופעי בעומס.

נתוניו הנקובים של שנאי מעלה מתח הם: $500 VA, 115 V /230 V$ . נתוני הצרכן: $P = 375 W, cos φ = 0.75$ . להלן תוצאות ניסויי קצר וריקם בשנאי בהזנה מצד המתח הנמוך: $U_{k} = 5%, I_{k} = I_{n}, cos φ_{k} = 0.3, U_{o} = U_{n}, I_{o} = 5%, cos φ_{o} = 0.2$

סעיף א

סרטטו וחשבו מעגל תמורה מסוג Γ (גמא) משוקף לצד הראשוני.

סעיף ב

חשבו את מתח יציאת השנאי המועמס $V_{2}$ .

סעיף ג

חשבו את נצילותו של השנאי המועמס.
