מנוע השראה›מעגל התמורה של מנוע השראה

מנוע השראה תלת פאזי בעל שמונה קטבים סטטור מחובר בכוכב, בעל נתונים הבאים:

$R_{1} = 0.1 Ω, X_{1} = 0.2 Ω, R_{2}^{'} = 0.08 Ω, X_{2}^{'} = 0.2 Ω, X_{m} = 8 Ω$

הזרם דרך התנגדות $R_{c}$ זניח.

תדר הרשת שווה ל- $50 Hz$ . בנקודת העבודה, המנוע צורך זרם של $50 A$ עם $cos φ = 0.7$ מפגר.

מהירות של המנוע היא $705 rpm$ . מהירות סינכרונית $750 rpm$ .

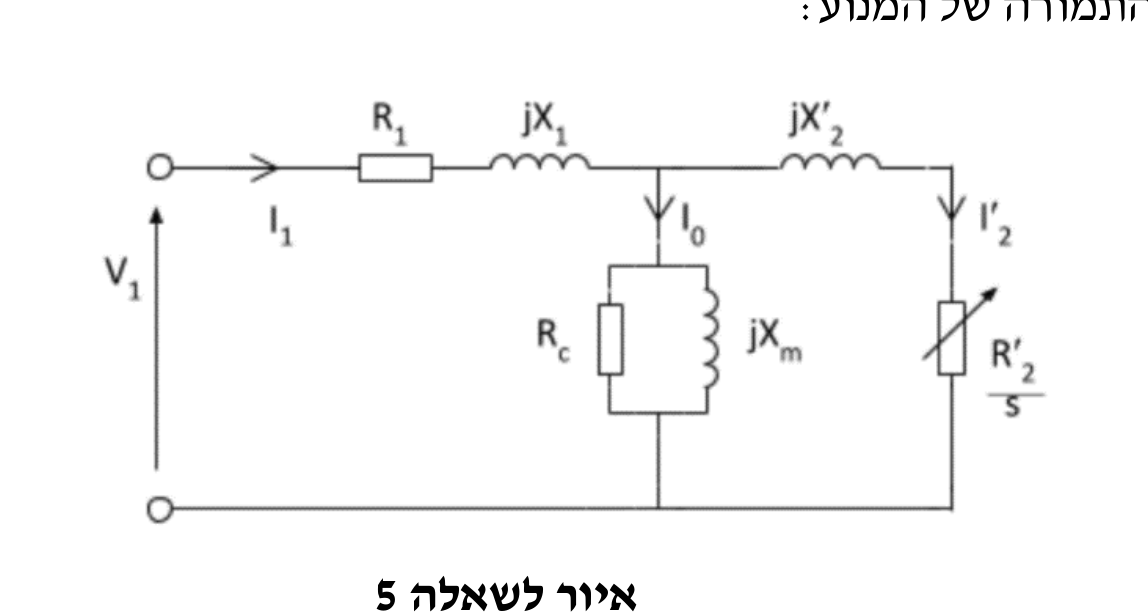

באיור לשאלה 4 מתואר מעגל התמורה של המנוע:

סעיף א

עכבה של פאזת המנוע.

סעיף ב

מתח הזנה של מנוע.

סעיף ג

הפסדי הנחושת בסטטור.
