מנוע השראה›מעגל התמורה של מנוע השראה

מנוע השראה תלת פאזי בעל שמונה קטבים סטטור מחובר בכוכב, בעל נתונים הבאים:

$U_{n} = 400 V, R_{1} = 0.64Ω, R_{2}^{'} = 0.33Ω, X_{1} = 1.1Ω, X_{2}^{'} = 0.46Ω, X_{m} = 26.3Ω$ .

הזרם דרך התנגדות $R_{c}$ זניח.

תדר הרשת שווה ל- $50 H z$ .

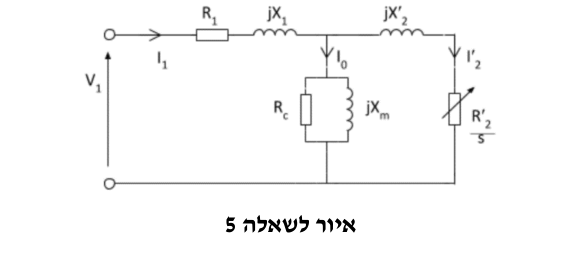

באיור לשאלה 5 מתואר מעגל התמורה של המנוע:

[ראו איור]

סעיף א

המנוע פועל בגורם חליקה של $2%$ . חשבו את זרם הסטטור במצב זה כאשר ידוע כי המנוע מוזן במתח הנקוב.

סעיף ב

עבור התנאים של סעיף א, חשבו את מהירות המנוע.

סעיף ג

מהירות המנוע השתנתה ל- $700$ סל"ד. חשבו מהו המתח שבו יש להזין את המנוע אם נתון כי זרם הסטטור נותר ללא שינוי.
