מנוע השראה›מעגל התמורה של מנוע השראה

נתון מנוע השראה תלת פאזי בעל סטטור מחובר בכוכב, בעל 4 קטבים, בעל הנתונים הבאים: הספק נקוב $30 k W$ , מתח נקוב $400 V$ (מתח שלוב), נצילות נקובה $91%$ , גורם הספק $cos φ_{n} = 0.8$ מפגר, וחליקה נקובה $0.03$ .

תדר הרשת הוא $50 H z$ והפסדים המכניים זניחים.

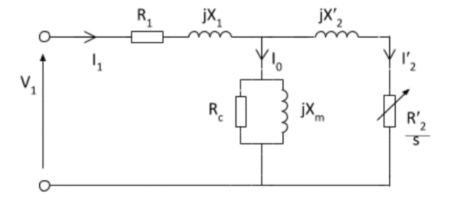

באיור מתואר מעגל התמורה של המנוע: $R_{2}^{'} = 0.2 Ω$ , $X_{2}^{'} = 0.7 Ω$ .

עבור מצב עבודה נקוב, חשבו את:

סעיף א

מהירות הרוטור.

סעיף ב

הפסדי הנחושת ברוטור.

סעיף ג

זרם הרוטור $I_{2}^{'}$ .
