חלק שלישי – 30 נקודות
חלק שלישי – 30 נקודות
יש לענות על שאלות 6-5, ערך כל שאלה – 15 נקודות.
שאלה 5 – חובה (15 נק')

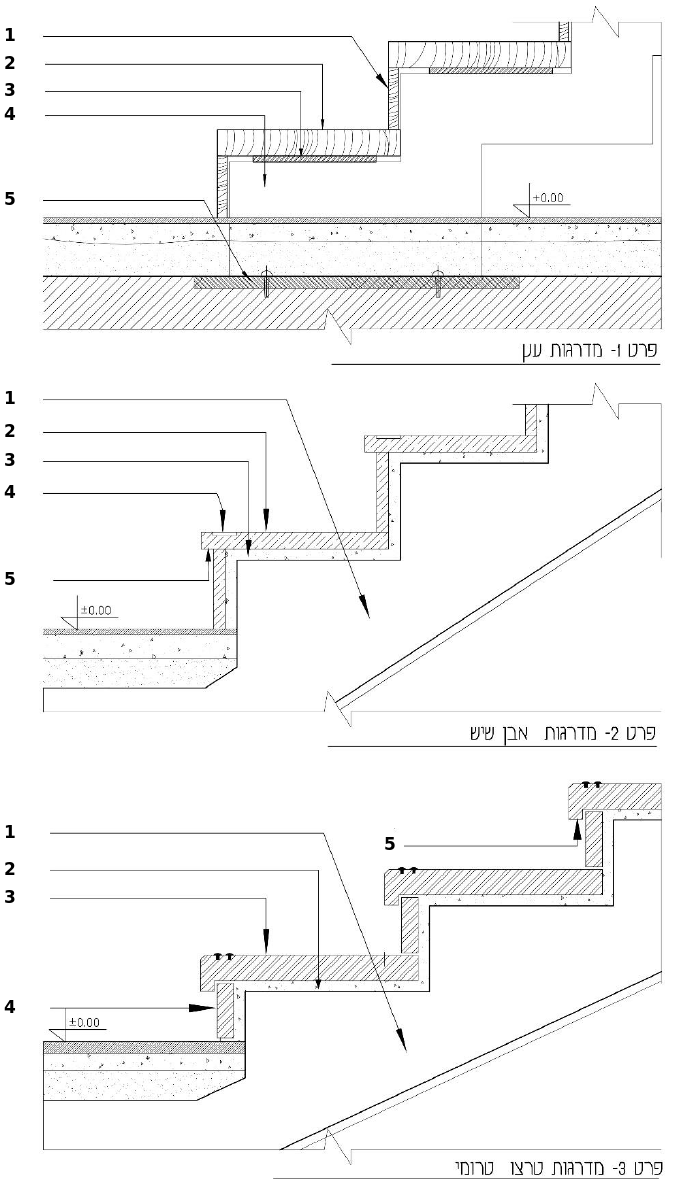

באיור לשאלה 5 נתונים שלושה פרטי מדרגות בשלושה חומרים שונים בחתך לא קנ"מ:
יש לזהות בכל תרשים את האלמנטים המסומנים בחץ.
בכל פרט החצים ממוספרים 1–5 (המספור נוסף לצורך התשובה).
סעיף א
(5 נק') פרט 1 – מדרגות עץ: יש לזהות את האלמנטים 1–5 המסומנים בחץ.
סעיף ב
(5 נק') פרט 2 – מדרגות אבן שיש: יש לזהות את האלמנטים 1–5 המסומנים בחץ.
סעיף ג
(5 נק') פרט 3 – מדרגות טרצו טרומי: יש לזהות את האלמנטים 1–5 המסומנים בחץ.
