חלק א' – שרטוט אדריכלי · שאלה מספר 1 – חובה – 60 נקודות

נתון: תכנון גן פעוטון דו קומתי במרכז הארץ. שלד: הבניין בנוי מקירות חוץ עשויים בלוקים בעובי 22 ס"מ בגמר טיח דקורטיבי. הרצפות והתקרות עשויות מבטון בעובי 20 ס"מ. ריצוף: שכבת ריצוף ומילוי של 15 ס"מ לקומת הקרקע, ולקומה א'. שכבות מילוי ואיטום של 30 ס"מ לקומת הגג.

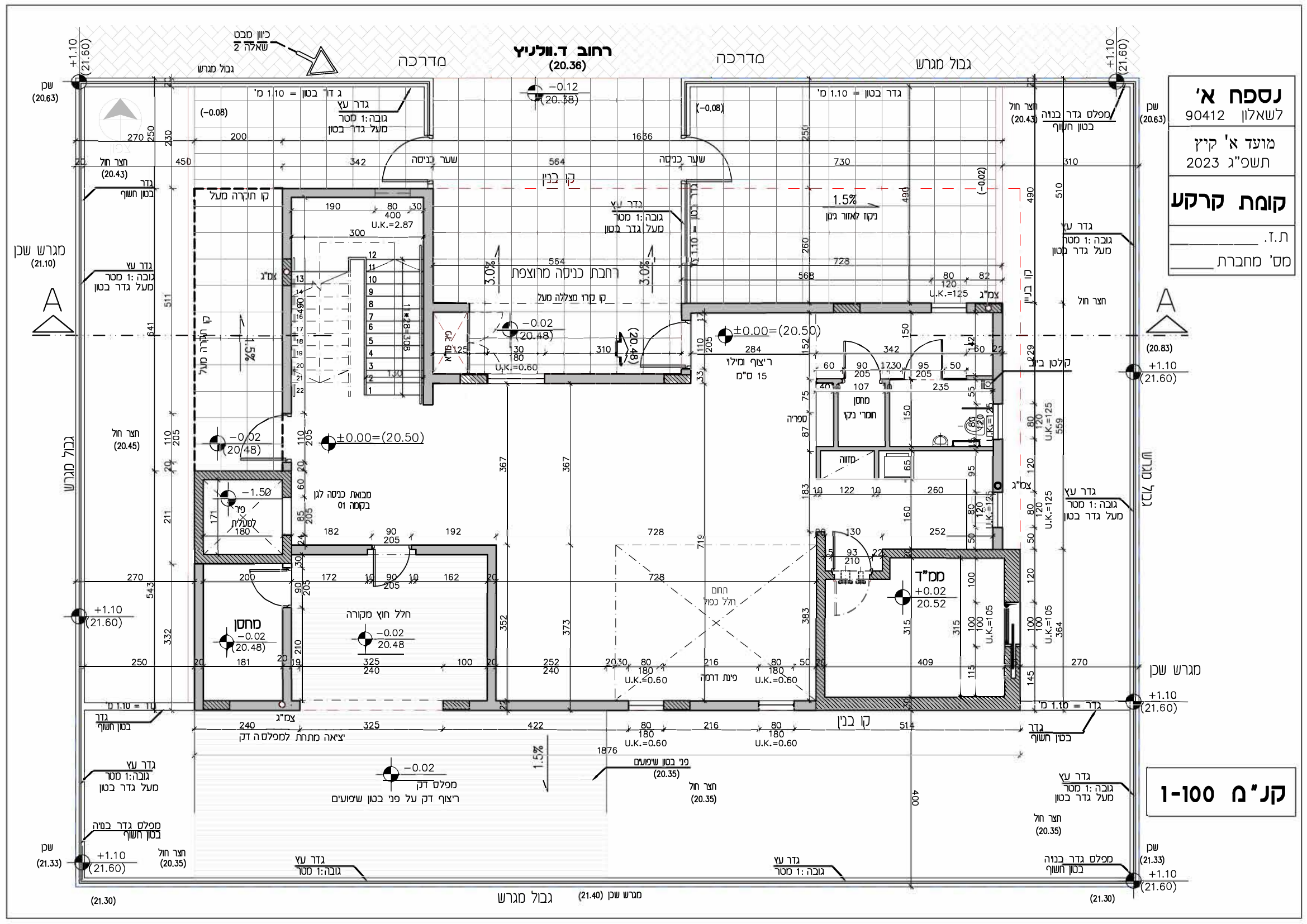

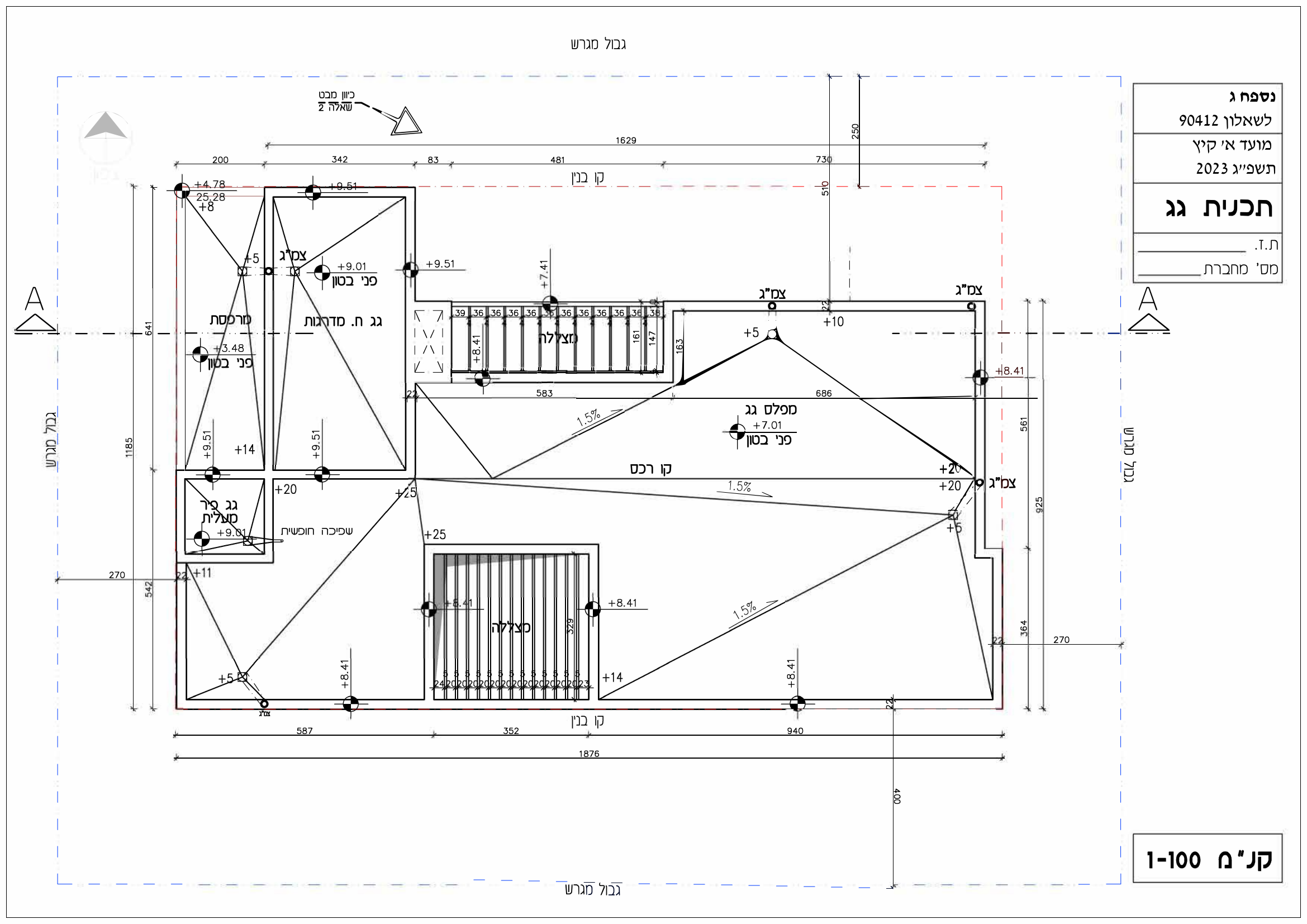

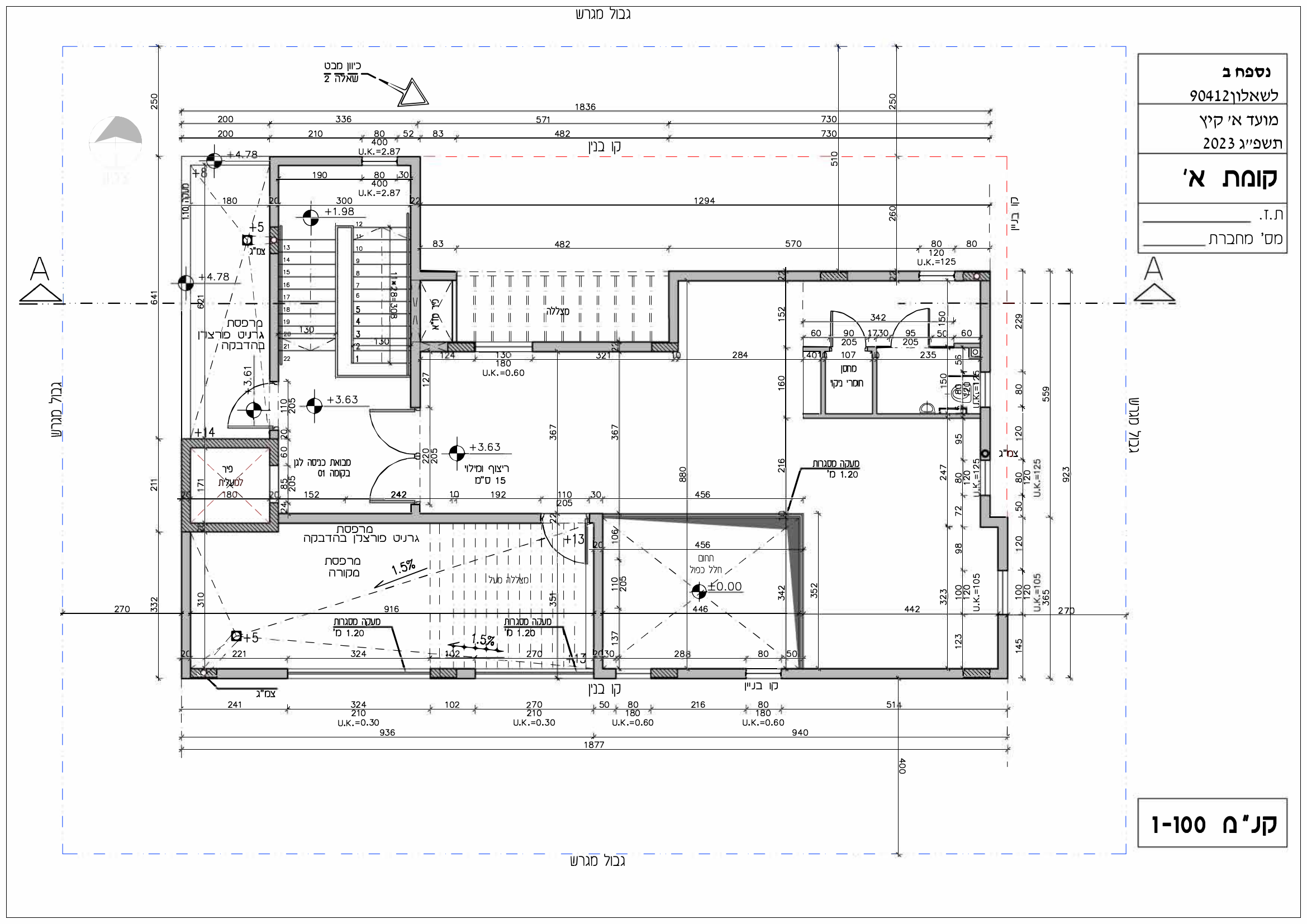

נספחים מצורפים לחלק א' של שאלה 1: נספחים א', ב', ג' וקובץ CAD DWG הכולל את תוכנית קומת הקרקע, תוכנית קומה א' ותוכנית גגות. קובץ אוטוקאד זה הוא הבסיס לשרטוט החתך A-A בקנ"מ 1:100 המבוקש בשאלה 1.

דרוש: לסרטט בתוכנת CAD חתך A-A המסומן בתוכניות בקובץ האוטוקאד המצורף לבחינה. את החתך יש לסרטט בקנה מידה 1:100. יש לכלול בחתך את הפיתוח עד מעבר לגבולות המגרש ולסמן את כל המידות ואת כל המפלסים הדרושים, כולל סימון של בטונים ושל קווי מבט.

• יש להפיק את החתך הנבחר כקובץ PDF בקנה מידה 1:100, גודל הגיליון A4. קובץ התוכניות המצורפות כבר כולל layout להדפסה בהתאם לנדרש לעיל, וניתן להשתמש בו.
• חובה לצרף את קובץ הקאד CAD בגרסה 2013, הכולל את החתך (אין להשתמש בעצים ובאנשים בסרטוט).
