שנאים וזרמי קצר›חישובי זרמי קצר

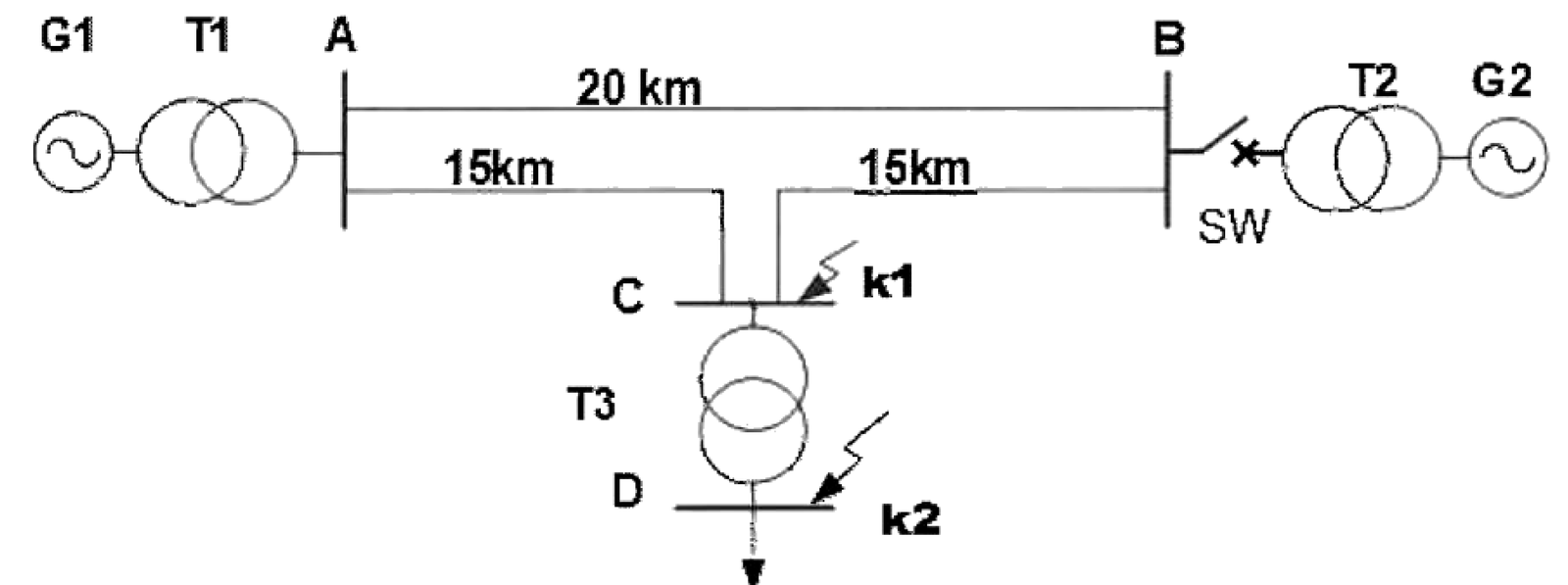

באיור לשאלה 4 נתונה רשת הספקת חשמל למתקן חיוני תלת מופעי. נתוני הרשת רשומים בטבלה

	מתח $k V$	הספק	מקדם הספק	$U_{k}$ %	$R_{0}$ $Ω/ k m$	$X_{0}$ $Ω/ k m$
גנרטור G1=G2	6	10MW	0.8	12
שנאי T1=T2	6/13.2	5MVA		10
שנאי T3	13.2/0.4	2.5MVA		8
קווים	13.2				0.2	0.3

סעיף א

המפסק SW פתוח

מתרחש קצר בנקודה k1, חשבו את זרם ההלם בפס צבירה C .

סעיף ב

בהנחה שזווית המתח בזמן התרחשות הקצר הוא $4 5^{0}$ ,

מה הוא ביטוי זרם הקצר ברגע $t = 0.015 sec$ ?

חשבו את ערכו (הקצר מתרחש בנקודה k1).

סעיף ג

קבעו כושר הניתוק של ציוד המותקן בפס צבירה D (הקצר מתרחש בנקודה K2).

סעיף ד

סוגרים מפסק SW

חשבו את זרם הקצר התלת מופעי בפס צבירה C (הקצר מתרחש בנקודה k1).
