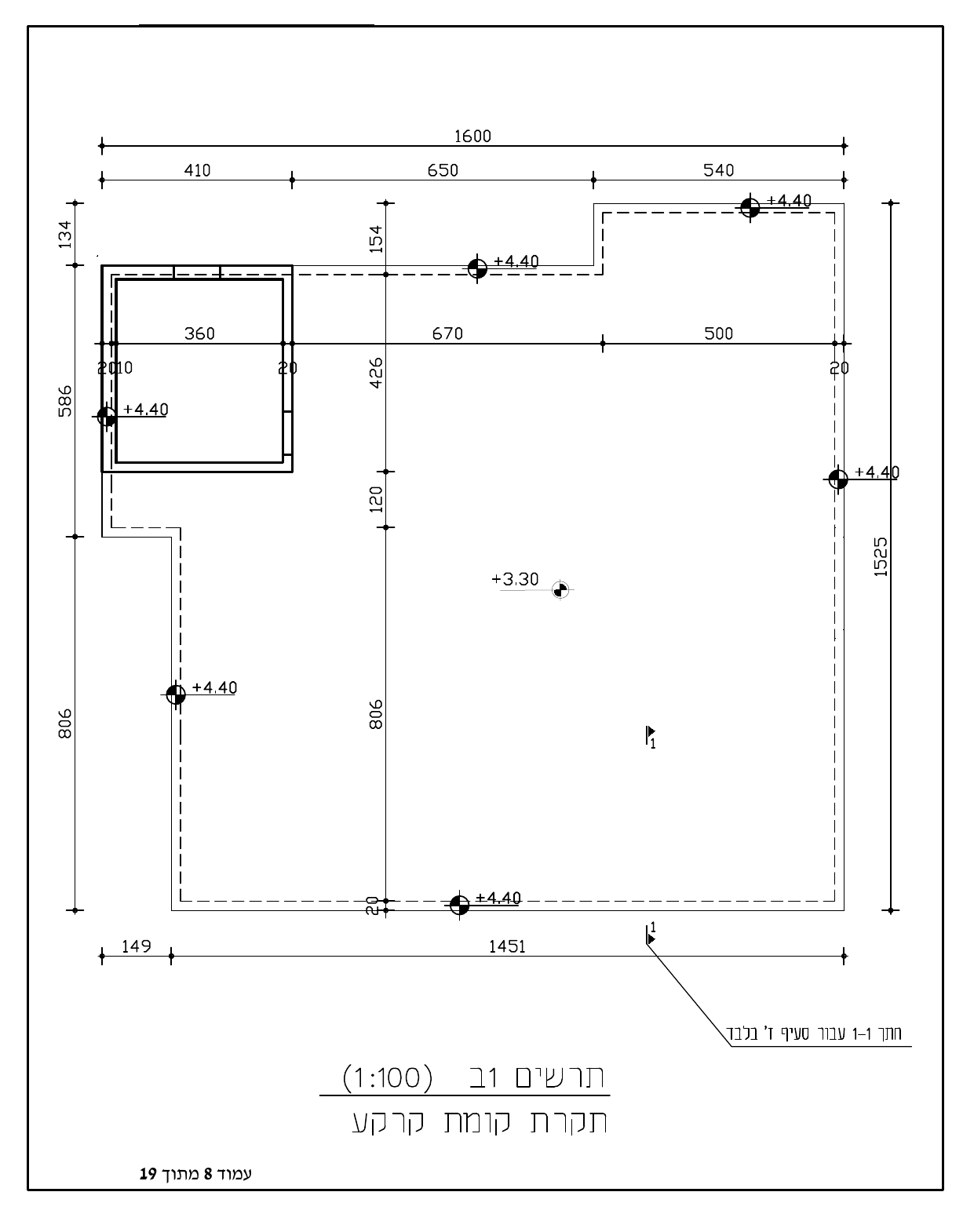

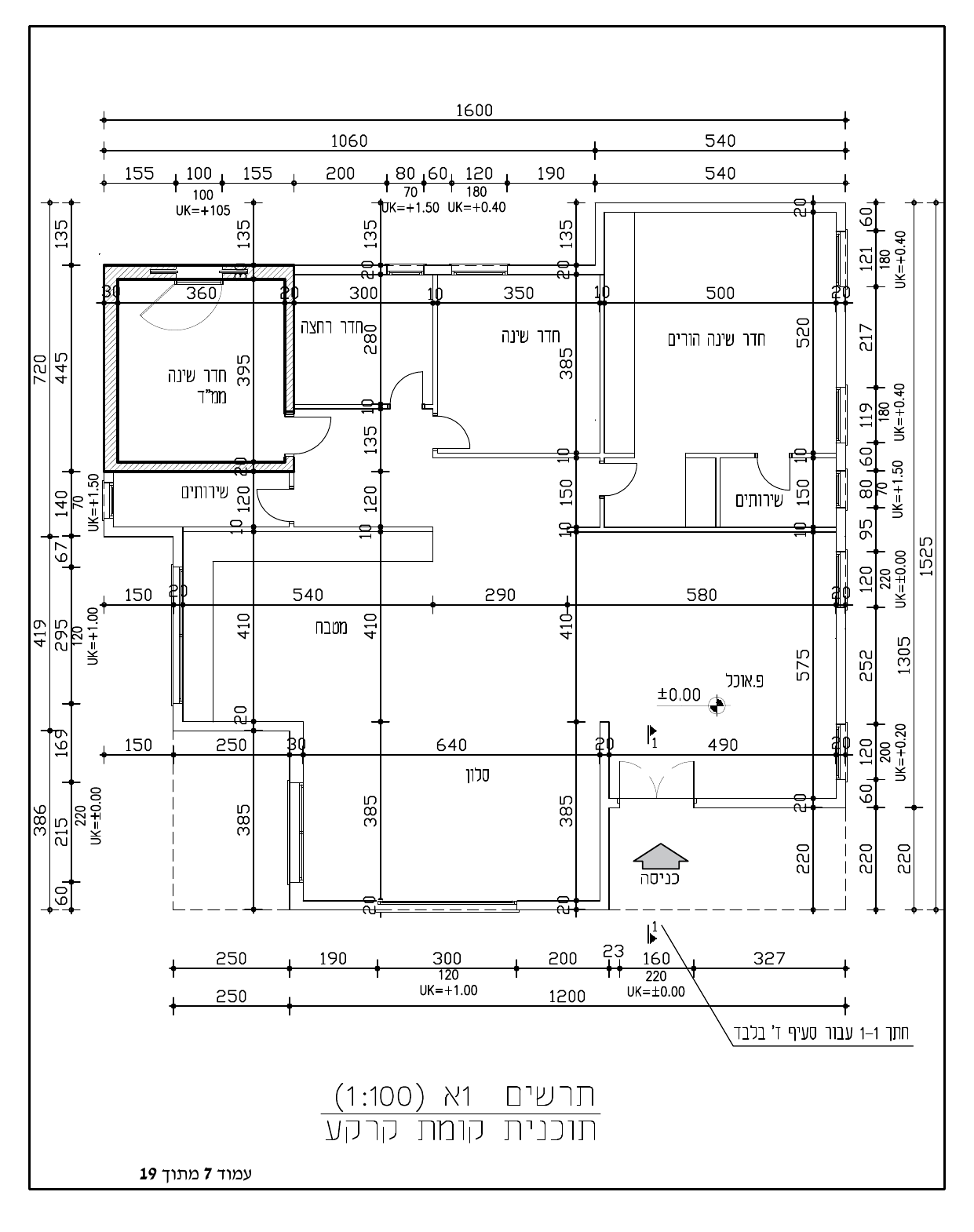

בתרשים מספר 1א' מסורטטת תוכנית של קומת קרקע. בתרשים מספר 1ב' מסורטטת תוכנית של תקרת קומת הקרקע.
הקירות והמחיצות בנויים מבלוקים, למעט קירות הממ"ד. עובי תקרת הממ"ד כעובי התקרה ואין צורך לחשב אותה.
כל העמודים המתוכננים בבית, יהיו במידות 20/60 ס"מ. העמודים יכולים לבלוט מהמחיצות.
אפשר לתכנן קורות בולטות - רק בתחום של קירות בעובי 20 ס"מ.
בהיקף התקרה יש מעקה מבטון. מפלס פני המעקה הוא +4.40.
(א)החליטו על מיקום העמודים בהיקף הבית ובתוך שטח הדירה. סמנו בתרשים מספר 1א את מיקום העמודים שבחרתם. סרטטו את העמודים בקנ"מ 1:100. מספרו את כל העמודים.
(ב)העתיקו לתרשים מספר 1ב את העמודים שסימנתם בתרשים מספר 1א, בקנ"מ 1:100, כולל מספור העמודים. קבעו את כיוון המתיחה של התקרה ובחרו את סוג התקרה המתאים ביותר. נמקו את בחירתכם בכיוון המתיחה ובסוג התקרה.
(ג)על גבי תרשים מספר 1ב, סרטטו את הקורות הפנימיות שבחרתם. חלקו באופן ברור את התקרה לאזורים עם סכמות סטטיות מתאימות. סרטטו, בתרשים מספר 1ב את כל הסכמות הסטטיות של התקרה, כולל מפתחים, ותנו שם לכל סכמה סטטית. תנו שם לכל קורה פנימית שבחרתם. תנו שם לכל קורה ראשית חיצונית.
(ד)סרטטו במחברת את הסכמות הסטטיות של התקרה. סרטטו במחברת את הסכמות הסטטיות של הקורות הפנימיות שבחרתם.
(ה)סרטטו במחברת את הסכמות הסטטיות של הקורות ההיקפיות הראשיות בלבד. הסכמות יכללו את שם הקורה, שמות הסמכים והמפתחים.
(ו)הערכו את הגובה המינימלי של התקרה ושרטטו את החתך שלה במחברת.
(ז)נתון שגובה התקרה הוא 35 ס"מ. סרטטו את חתך 1-1 המסומן בתרשים מספר 1א ובתרשים מספר 1ב. החתך יכלול, מידות ומפלסים, כולל מפלס המשקוף העליון של הדלת. ניתן לסיים את החתך קצת מתחת למשקוף העליון של הדלת.
