יש לענות על שתיים מהשאלות 2-4. ערך כל שאלה 15 נק'.

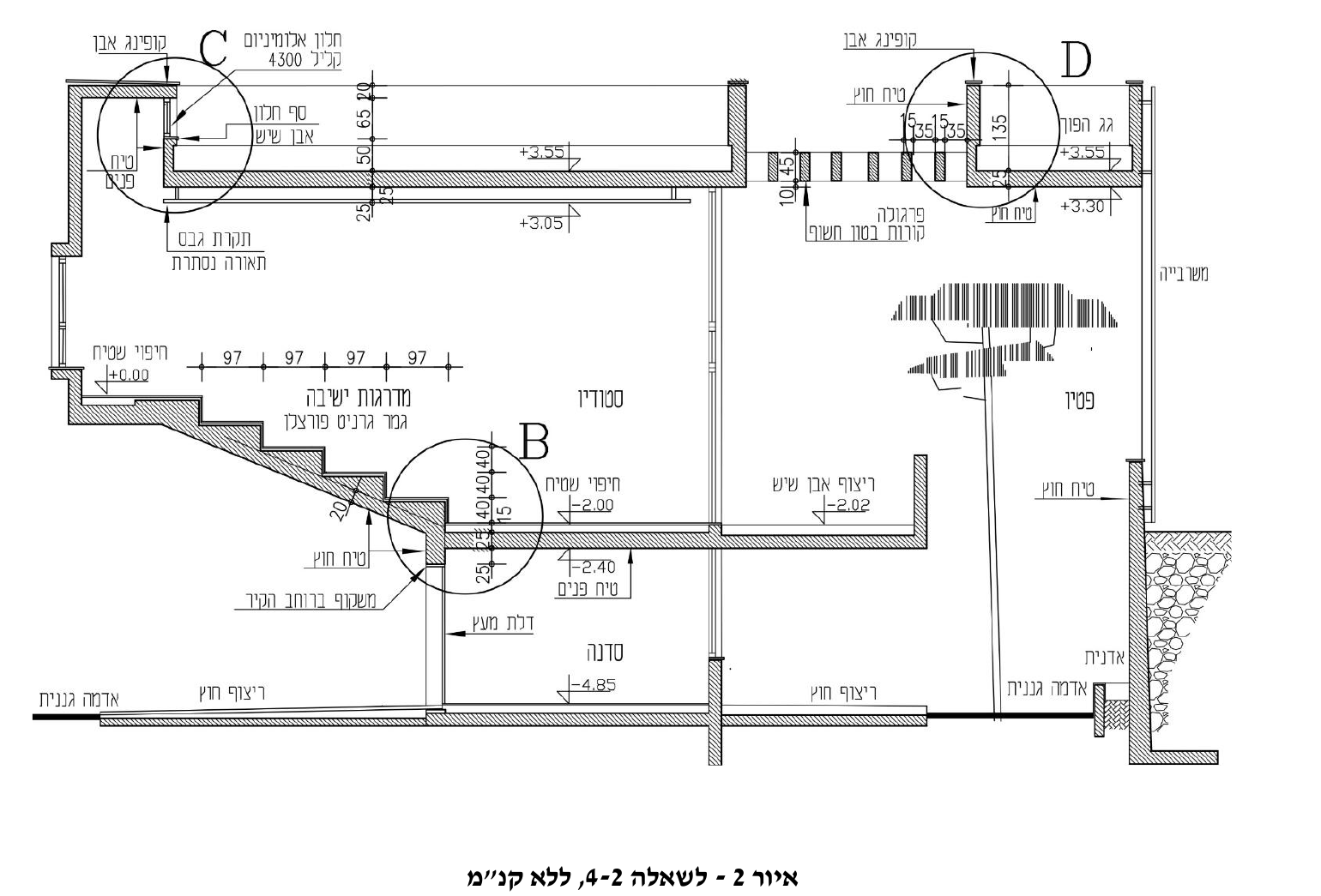

באיור לשאלות 2–4 נתון חתך סכמתי, ללא קנ"מ, של סטודיו הכולל מדרגות ישיבה ומרפסת הפונה לפטיו.

שאלה 2 – בחירה (15 נק')

יש לסרטט על גבי נספח ב', בקנ"מ 1:5, את פרט B, המסומן באיור לשאלה:

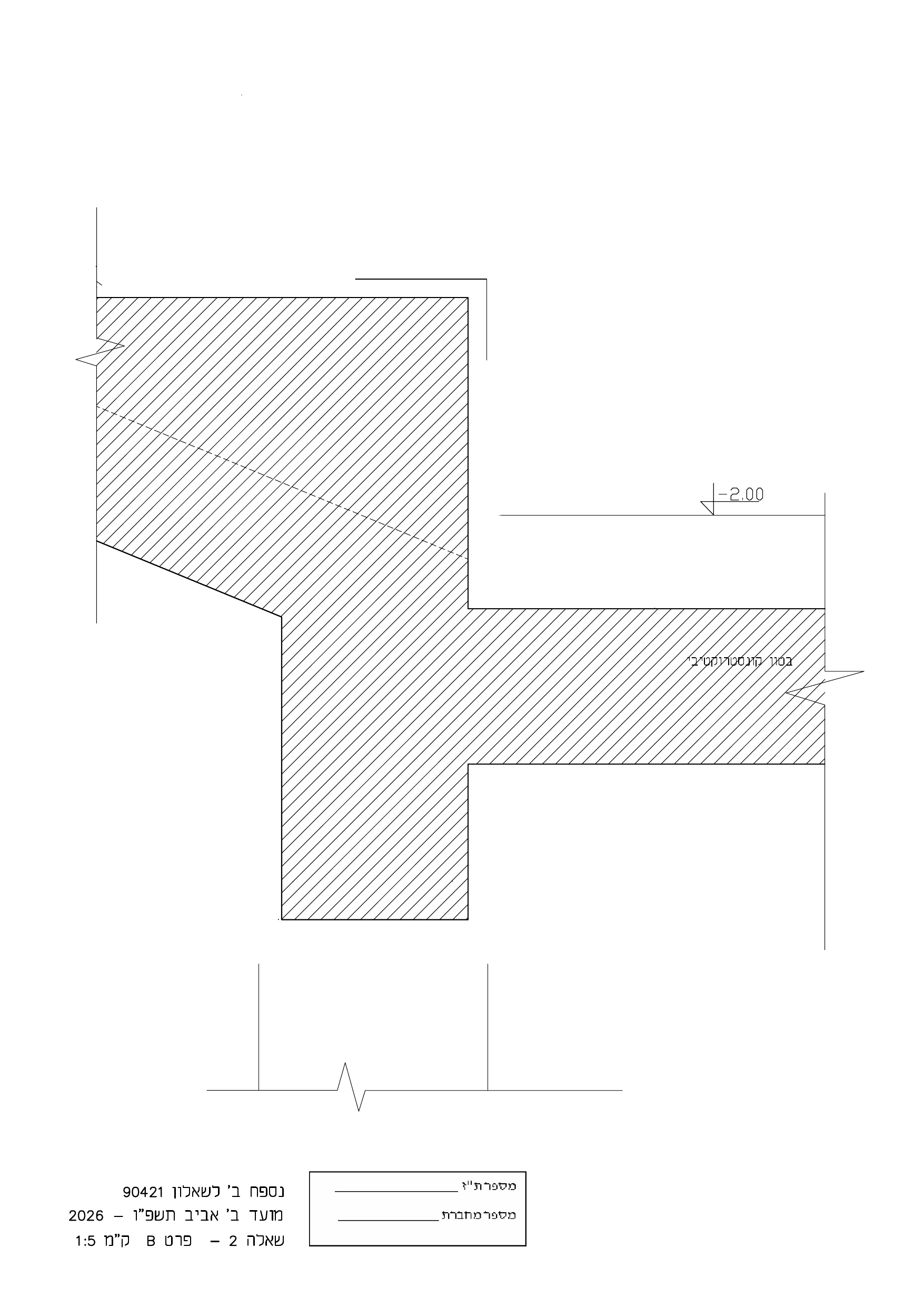

נספח ב' — הסרטוט הבסיסי שעליו יש להשלים את הפרט (קנ"מ 1:5 בטופס):

מדרגות ישיבה בחלל הסטודיו בחיפוי גרניט פורצלן ורצפה בחיפוי שטיח. בקומת הסדנה יש לפרט דלת עץ בגמר פורניר, כולל פרט משקוף עליון לכל רוחב הקיר.

הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.
