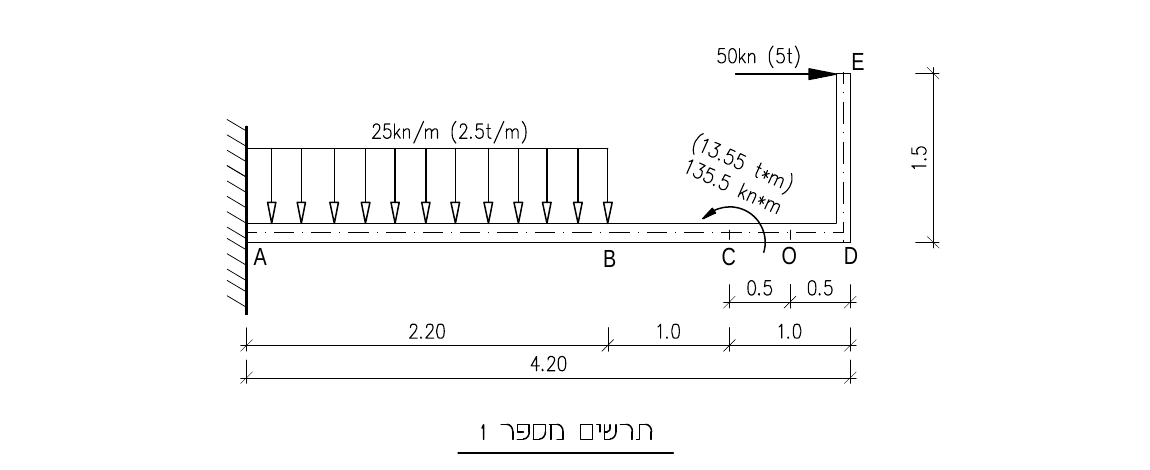

בתרשים מספר 1 מסורטטת קורת פלדה (המידות בתרשים הן במטרים).
בתרשים מספר 1 מסורטטת קורת פלדה (המידות בתרשים הן במטרים).

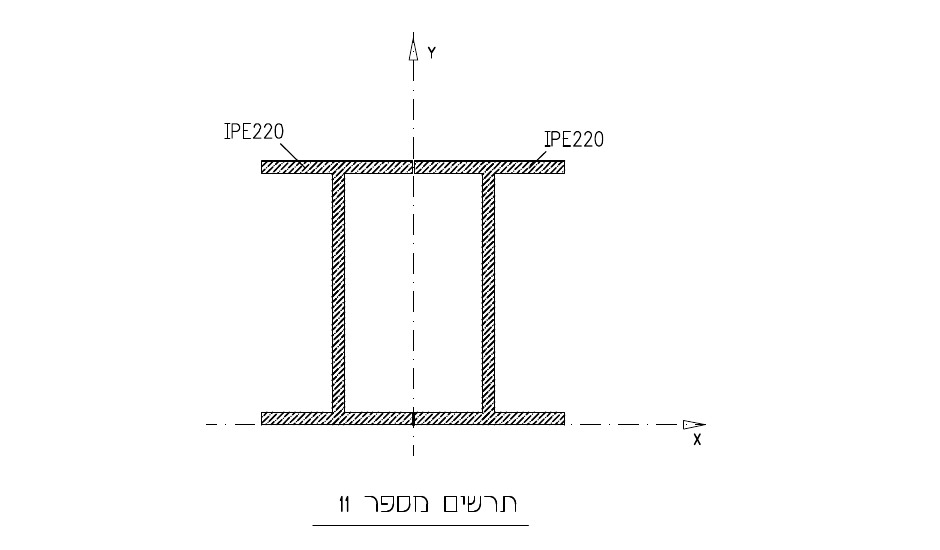

בתרשים מספר 11 מסורטט חתך הקורה (הנתונים בתרשים הם במילימטרים).
בנקודה C יש מומנט מרוכז. המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 מגפ"ס (1600 ק"ג לסמ"ר).
חובה לציין את היחידות של כל חישוב!!! אי ציון היחידות יוריד נקודות!!!
חשבו את התגובות בסמך A.
חשבו וסרטטו את מהלך הכוחות הציריים לאורך הקורה (ללא המעקה D–E).
חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה (ללא המעקה D–E).
חשבו וסרטטו את מהלך המומנטים לאורך הקורה (ללא המעקה D–E).
חשבו את מומנט האינרציה Ix ואת מומנט ההתנגדות Wx של החתך הנתון בתרשים מספר 11.
עבור הנקודה B:
חשבו את המאמץ הצירי הנוצר עקב הכוח האופקי.
חשבו את מאמץ הכפיפה בסיב העליון ואת מאמץ הכפיפה בסיב התחתון.
חשבו את המאמצים המשולבים בסיב העליון ואת המאמצים המשולבים בסיב התחתון.
סרטטו את פרוס המאמצים המשולבים.
עבור הנקודה O:
חשבו את המאמצים המשולבים בסיב העליון ואת המאמצים המשולבים בסיב התחתון.
סרטטו את פרוס המאמצים המשולבים.
