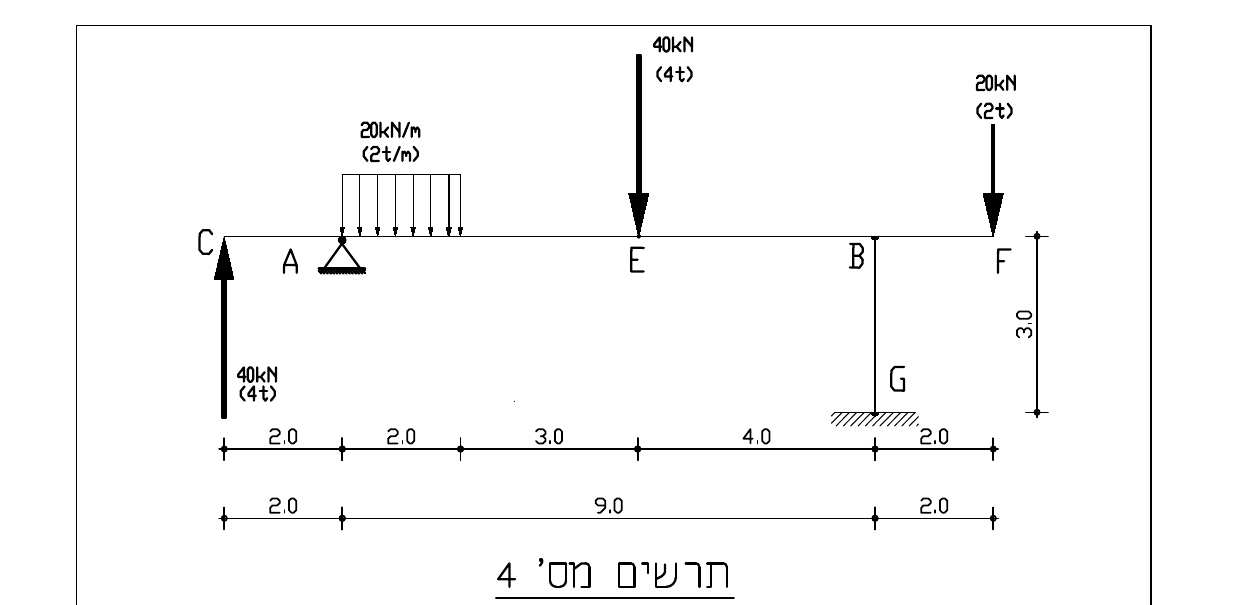

בתרשים מספר 4 מסורטטת קורת פלדה העמוסה בעומס מפולג אחד, מחולק, ובכוחות מרוכזים בנקודות C, E ו-F (המידות הן במטרים).
הקורה נשענת על סמך A ועל עמוד פלדה BG.
העמוד עשוי מפרופיל פלדה R.S.H. 100/100(t=6.3mm).
בפתרון השאלה יש להזניח את משקלה העצמי של הקורה.
המאמץ המותר בפלדה – 160MPa (1600 kg/cm2).
חובה לציין את היחידות בכל חישוב. אי-ציון היחידות יפחית ניקוד.
(א)חשבו את התגובות בסמך A ובעמוד BG וקבעו אם העמוד במתיחה או בלחיצה.
(ב)חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה.
(ג)חשבו וסרטטו את מהלך מומנט הכפיפה לאורך הקורה.
(ד)בהינתן שחתך הקורה עשוי מחתך מורכב:
1. בסעיף זה יש להתייחס לתרשימים 4א ו-4ב:
בין שני התרשימים האם יש הבדל בערך של קאורדינטה yc? אם כן, ציין את ההבדל ונמק תשובתך.
(קאורדינטה yc - המרחק בכיוון y של נקודת מרכז הכובד של החתך המורכב מציר x).
2. בסעיף זה יש להתייחס לתרשימים 4ג ו-4ד:
בין שני התרשימים האם יש הבדל בערך של מומנט האינרציה, Iy, של החתך המורכב? אם כן, ציין את ההבדל ונמק תשובתך.
עבור שני הסעיפים אין צורך בחישוב, אך לא תתקבל תשובה ללא נימוק.
1. בסעיף זה יש להתייחס לתרשימים 4א ו-4ב:
בין שני התרשימים האם יש הבדל בערך של קאורדינטה yc? אם כן, ציין את ההבדל ונמק תשובתך.
(קאורדינטה yc - המרחק בכיוון y של נקודת מרכז הכובד של החתך המורכב מציר x).
2. בסעיף זה יש להתייחס לתרשימים 4ג ו-4ד:
בין שני התרשימים האם יש הבדל בערך של מומנט האינרציה, Iy, של החתך המורכב? אם כן, ציין את ההבדל ונמק תשובתך.
עבור שני הסעיפים אין צורך בחישוב, אך לא תתקבל תשובה ללא נימוק.
