אין קשר בין סעיפי השאלה.

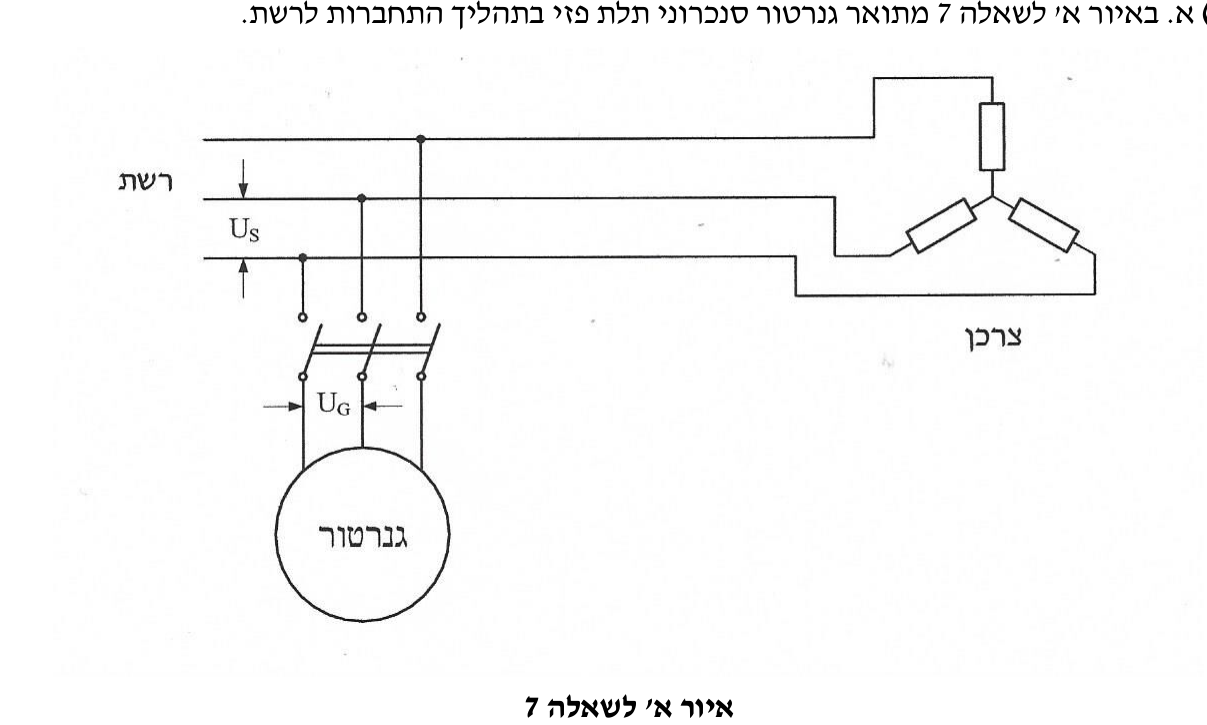

א. (12 נק') באיור א' לשאלה 7 מתואר גנרטור סנכרוני תלת פזי בתהליך התחברות לרשת.

(איור א' לשאלה 7)

תהליך התחברות לרשת נקרא "סינכרון גנרטור לרשת". מניחים שהגנרטור מתחבר לרשת חשמלית בעלת הספק אינסופי. מהנחה זו נובע כי מתח הרשת $U_S$ ותדירות הרשת $f_S$ הם ערכים קבועים ואינם תלויים בגנרטור, המתחבר לרשת. כדי למנוע את מכת הזרם בסלילי הגנרטור המתחבר, חייב להתקיים ברגע החיבור התנאי: $u_G=u_S$, כאשר $u_G$ ו- $u_S$ הם הערכים הרגעיים של מתח הגנרטור ושל מתח הרשת. בצורה מפורשת התנאי הזה ייראה כך: $U_G^{\max }\cdot \sin \left[(\omega t{)}_G-{\phi }_G\right]=U_S^{\max }\cdot \sin \left[(\omega t{)}_S-{\phi }_S\right]$ כאשר: $\phi$ – זווית מופע, $\omega =2\pi f$ – תדירות זוויתית. שוויון זה מתקיים רק כאשר מתמלאים ארבעה תנאים הכרחיים בעת החיבור. פרטו את ארבעת התנאים הנ"ל. ב. (8 נק') באיור ב' לשאלה 7 מתואר שנאי תלת פאזי אידיאלי.

(איור ב' לשאלה 7)

1. מהם סוגי החיבורים של הסליל הראשוני (primary) ושל הסליל המשני (secondary)?
2. נתון מספר הכריכות בסלילים: $N_{S1}=N_{S2}=N_{S3}=240turn$ $N_{P1}=N_{P2}=N_{P3}=1200turn$ לשנאי מתחבר המתח הראשוני: $V_{LP}=3460V$. מצאו את המתח המשני $V_{LS}$.
