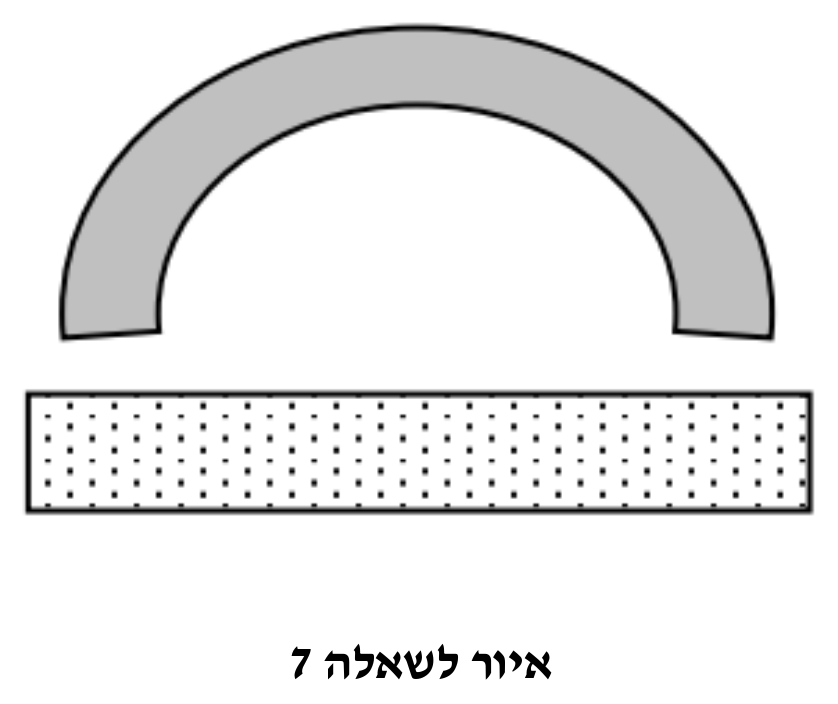

באיור לשאלה 7 מוצג מבנה של אלקטרומגנט הבנוי מליבת חומר פרומגנטי, בעלת צורת פרסה, שני חריצי אוויר ותיבה בעלת צורה מלבנית. על הפרסה מלופף מוליך נחושת 300 כריכות (אינו נראה באיור).

התנגדות המוליך המלופף (סליל) היא $4\Omega$ והוא מוזן ממקור מתח ישר של $24V$. האורך הממוצע של מסלול השטף בפרסה הוא 200 מ"מ ושטח החתך שלו הוא $1c{m}^2$. הפרמאביליות (חלחלות) היחסית של החומר הפרומגנטי של הפרסה היא 4000. התיבה עשויה פלדה בעלת חלחלות יחסית 2400. אורך מסלול השטף בתיבה הוא $10cm$ ושטח החתך שלה $1c{m}^2$. אורך חריצי האוויר המפרידים את הפרסה מהתיבה הוא $0.5mm$ כל אחד.
