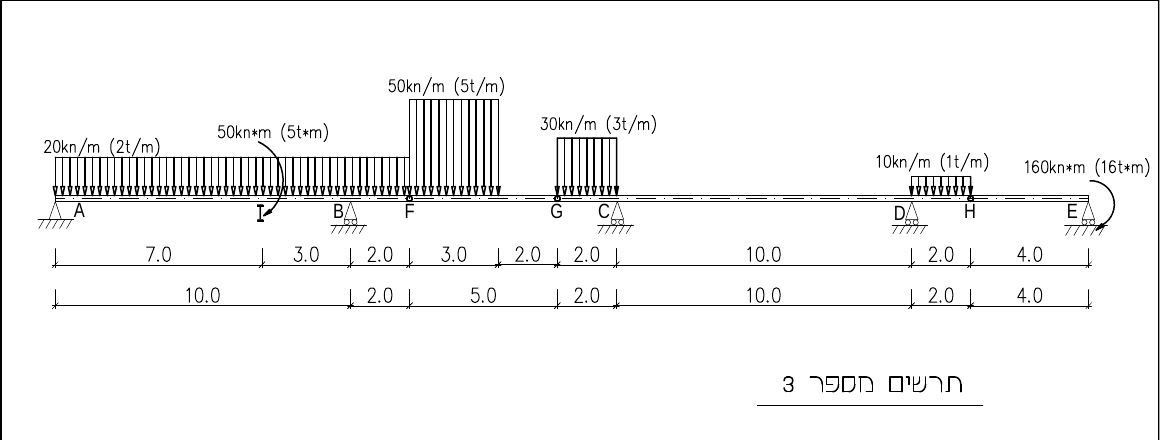

בתרשים מספר 3 מסורטטת קורת פלדה המועמסת כמתואר בתרשים (המידות הן במטרים).

חשבו את התגובות בפרקים F, ‏G, ‏H.

חשבו את התגובות בסמכים A, ‏B, ‏C, ‏D, ‏E.

חשבו וסרטטו את מהלך הגזירה לאורך הקורה.

חשבו וסרטטו את מהלך המומנטים לאורך הקורה.

עבור המומנט בנקודה B: חשבו את מומנט ההתנגדות הדרוש כך שהמאמץ הקיים לא יעלה על המאמץ המותר.

בחרו פרופיל IPE שיתאים למומנט ההתנגדות שחישבתם.

חשבו את מאמץ הכפיפה הקיים עבור הפרופיל שבחרתם וסרטטו את פרוס המאמצים.
