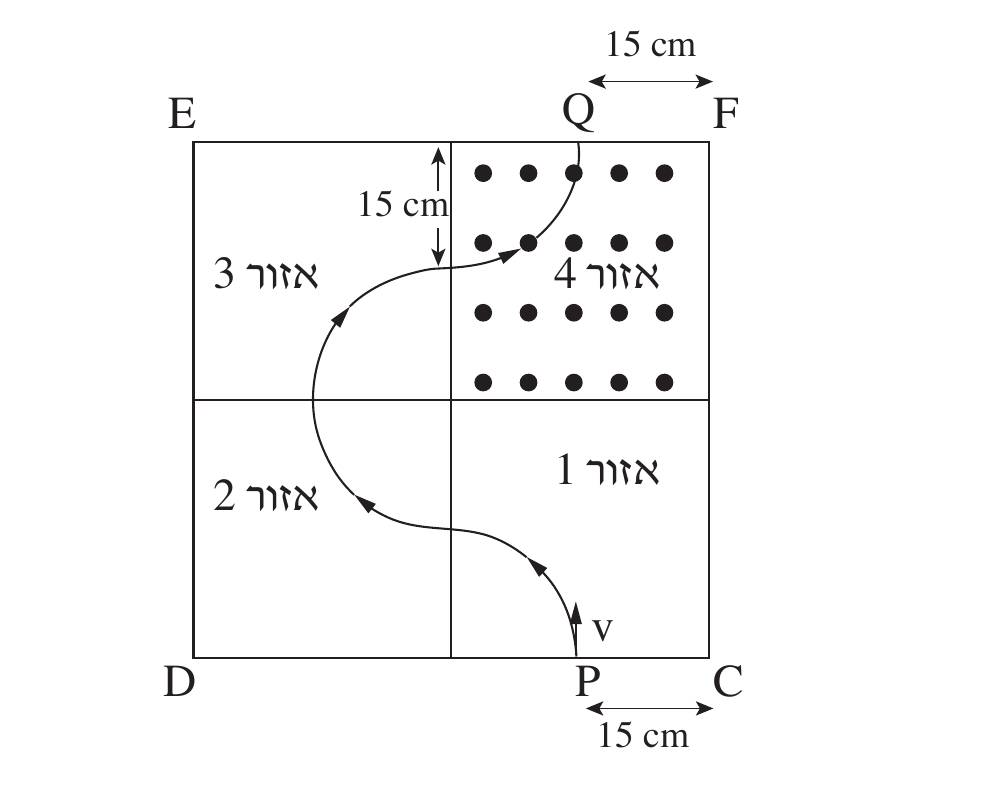

ריבוע CDEF מחולק לארבעה אזורים 1-4 (ראה תרשים). כל אחד מארבעת האזורים הוא ריבוע שממדיו 30 cm × 30 cm. בכל אזור שורר שדה מגנטי אחיד שגודלו B = 1T, וכיוונו ניצב לריבוע CDEF. באזור 4 השדה 'יוצא מהדף'.
ריבוע CDEF מחולק לארבעה אזורים 1-4 (ראה תרשים). כל אחד מארבעת האזורים הוא ריבוע שממדיו 30 cm × 30 cm. בכל אזור שורר שדה מגנטי אחיד שגודלו B = 1T, וכיוונו ניצב לריבוע CDEF. באזור 4 השדה 'יוצא מהדף'.
חלקיק א טעון חודר לתחום הריבוע CDEF בנקודה P (ראה תרשים), שמרחקה מן הנקודה C הוא 15 cm, במהירות שכיוונה ניצב לקו CD ולכיוון השדה המגנטי, וגודלה v = 3.6·10⁶ m/s. מסת החלקיק 6.67·10⁻²⁷kg.
האם המטען החשמלי של חלקיק א הוא חיובי או שלילי? נמק.
מה הם כיווני השדות המגנטיים באזורים 1, 2, 3? (כתוב × אם כיוון השדה 'לתוך הדף', וכתוב • אם כיוון השדה 'יוצא מהדף'). נמק.
חשב את המטען של חלקיק א.
האם לאורך מסלול התנועה של חלקיק א מן הנקודה P לנקודה Q וקטור המהירות של החלקיק משתנה: (1) בכיוונו? נמק. (2) בגודלו? נמק.
חשב את משך הזמן שבו חלקיק א נע מן הנקודה P לנקודה Q.
בנקודה Q משגרים לתוך אזור 4 בזה אחר זה שני חלקיקים, ב ו־ג, באותו גודל מהירות (v = 3.6·10⁶ m/s), במאונך ל־EF ולשדה המגנטי שבאזור 4. לשני החלקיקים ב ו־ג מסות זהות למסה של חלקיק א. לחלקיק ב יש מטען זהה למטען של חלקיק א, ולחלקיק ג יש מטען מנוגד למטען של חלקיק א.
סעיף ו. איזה משני החלקיקים — ב או ג — ינוע לאורך מסלול התנועה של חלקיק א? נמק. (הנח כי אין אינטראקציה בין החלקיקים במהלך תנועתם בשדות המגנטיים.)
