מסבכים›שיטת הצומת

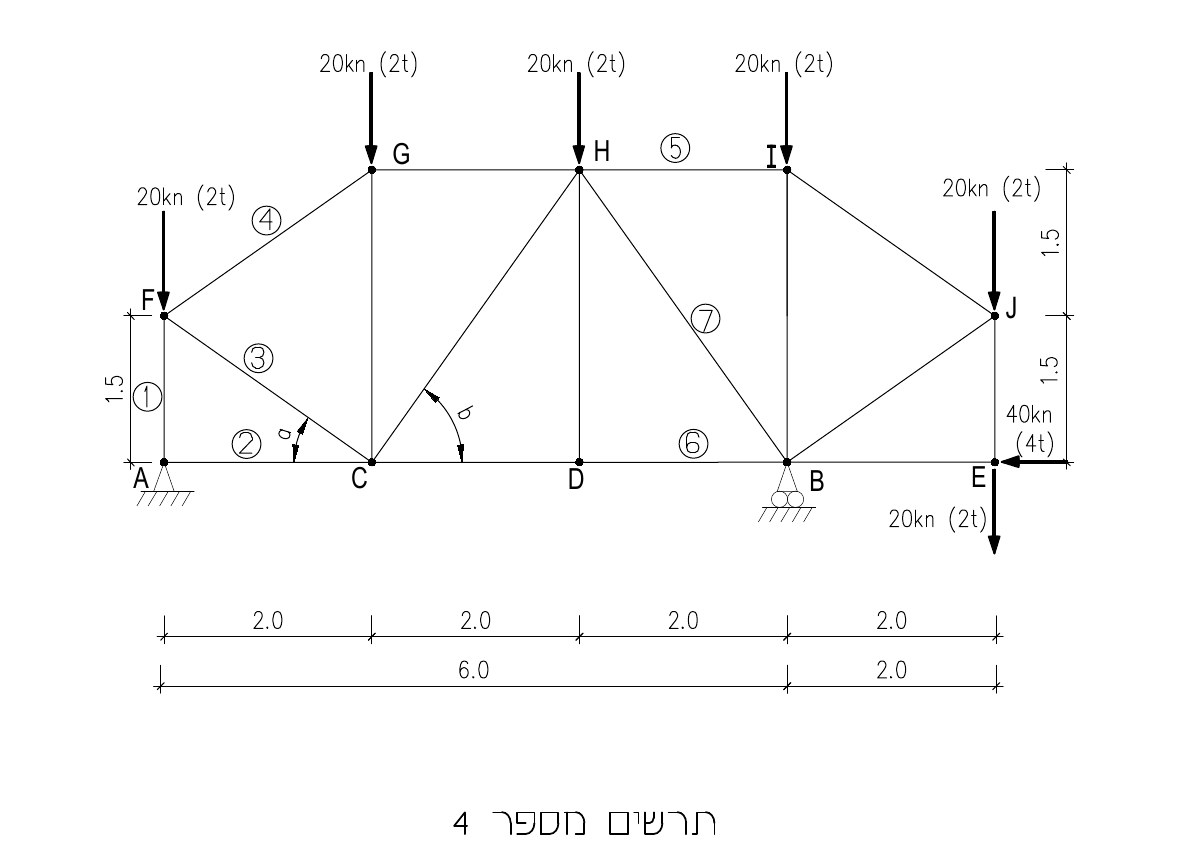

בתרשים מספר 4 מסורטט מסבך מישורי המוחזק בניצב למישורו.

מוטות המסבך עשויים מצינורות RHS 50/50 (t=4) (סוג הפלדה הוא ST 37).

המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 מגפ"ס (1,600 ק"ג לסמ"ר).

יש להתחשב בקריסה באלמנטים לחוצים.

חובה לציין את היחידות של כל חישוב. אי-ציון היחידות יוריד נקודות.

סעיף א

חשבו את התגובות בסמכים.

סעיף ב

חשבו את הזוויות a,‏ b המסומנות בסרטוט המסבך.

סעיף ג

חשבו את הכוחות במוטות 1,2,3,4,5,6,7.

עליכם לרשום את התשובות בטבלה, ולציין אם המוט מתוח או לחוץ.

סעיף ד

נתון שהכוח במוט B-E הוא כוח לחיצה וגודלו P=40 kn ‏(4t).

חשבו את המאמץ הקיים במוט זה וציינו אם הוא עונה על המאמץ המותר.
