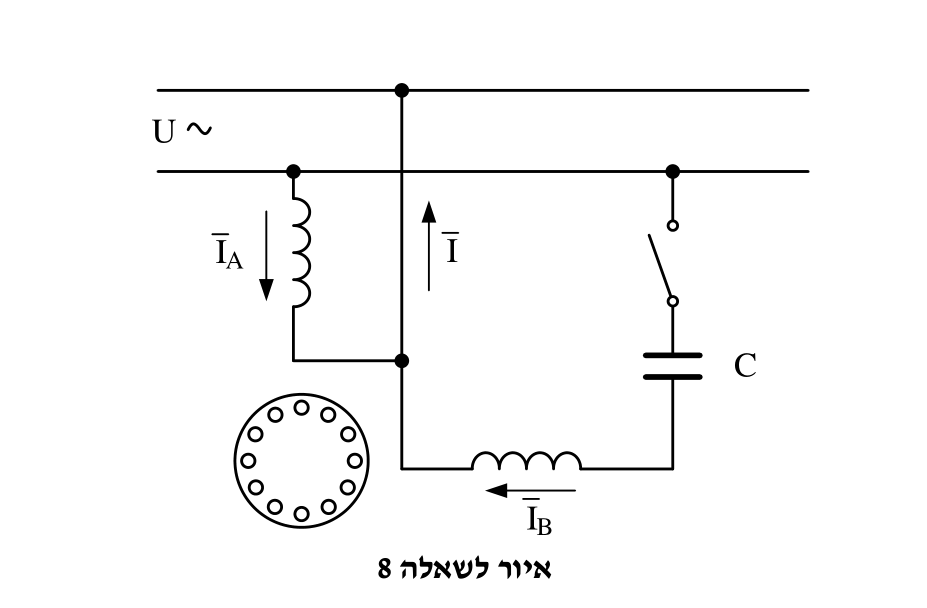

א. (6 נק') מהי זווית המופע בין הזרמים בסלילי הסטטור של מנוע השראה תלת פאזי? ב. (14 נק') באיור לשאלה 8 מתואר מנוע השראה חד פזי עם התנעה קיבולית.

(איור לשאלה 8)

1. (6 נק') מהי זווית המופע בין הזרמים $I_A$ לבין $I_B$ לקבלת מומנט ההתנעה מירבי?
2. (8 נק') שרטטו באופן איכותי דיאגרמה וקטורית של המנוע בעת ההתנעה המכילה את ארבעת הווקטורים: $\bar{U}$, $\bar{I}$, $\overline{I_A}$, $\overline{I_B}$ (המתח U הוא בעל זווית המופע 0).
