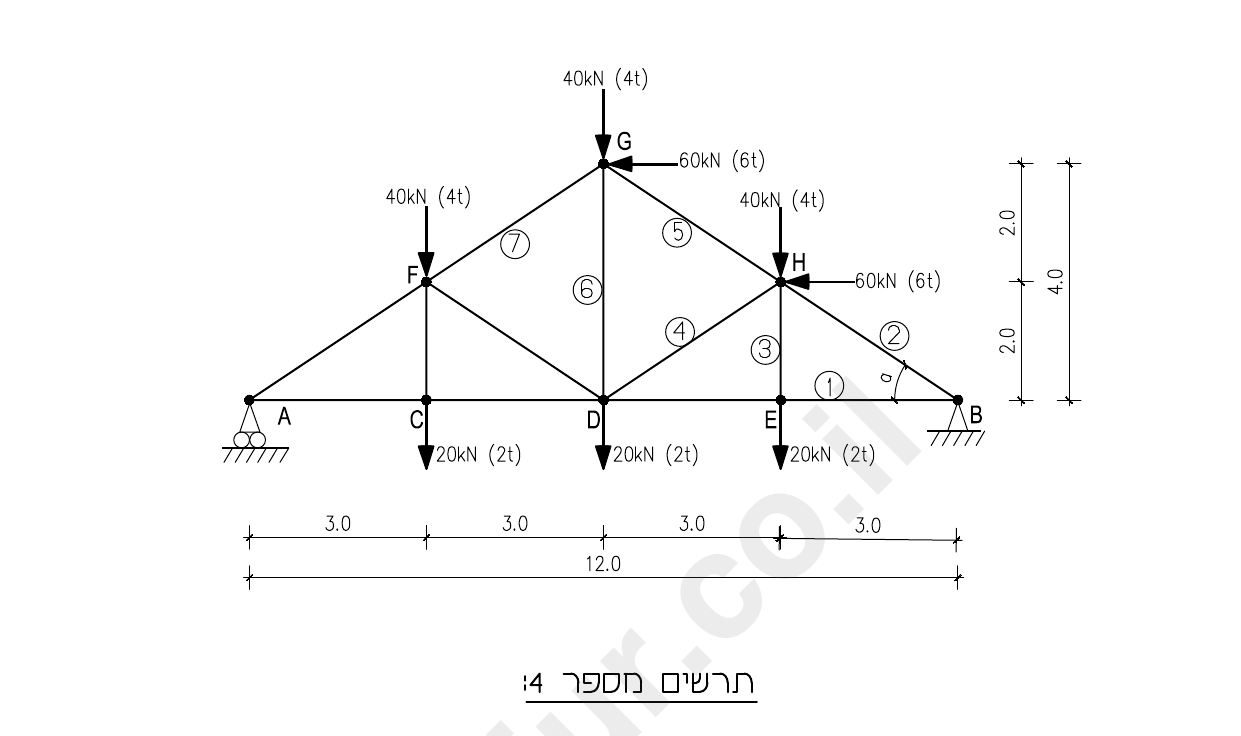

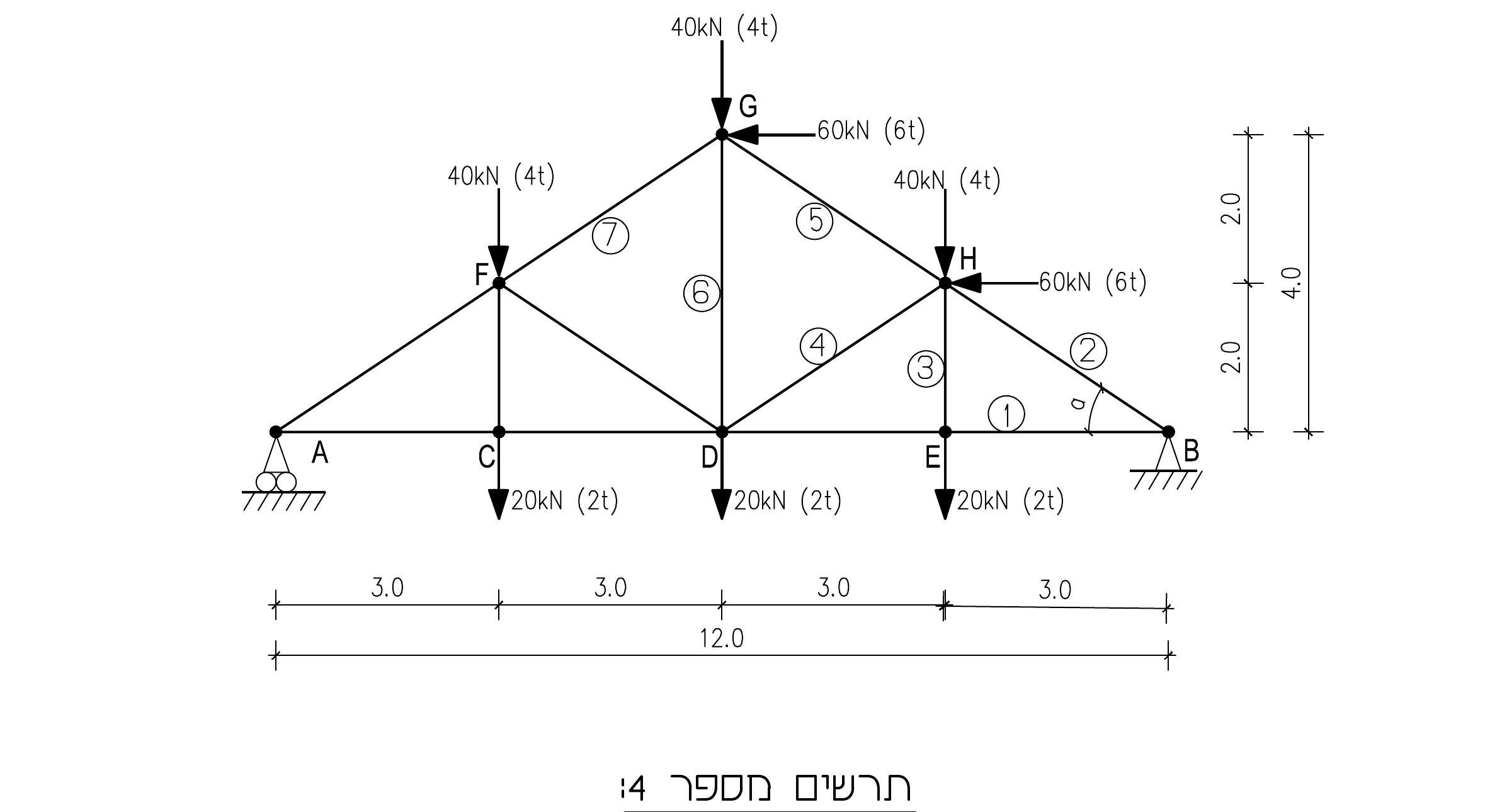

בתרשים מספר 4 מסורטט מסבך מישורי המוחזק בניצב למישורו.
מוטות המסבך עשויים מצינורות Ø4"(t=2.2) (סוג הפלדה הוא ST 37).
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 מגפ"ס (1600 קי"ג לסמ"ר).
יש להתחשב בקריסה באלמנטים לחוצים.
חובה לציין את היחידות של כל חישוב!!! אי-ציון היחידות יוריד נקודות!!!
(א)חשבו את התגובות בסמכים.
(ב)חשבו את הזווית a המסומנת בסרטוט המסבך.
(ג)חשבו את הכוחות במוטות: 1, 2, 3, 4, 5, 6, 7. רכזו את התשובות בטבלה.
(ד)נתון שהכוח במוט מספר 5 הוא כוח לחיצה וגודלו הוא P5=80 kN (8 t). חשבו את המאמץ הקיים במוט מספר 5 וציינו אם הוא עונה על המאמץ המותר.
