יש לענות על שתיים מהשאלות 2-4, ערך כל שאלה 15 נק’.

באיור לשאלות 2-4 משורטט חתך של בניין מגורים, ללא קנה מידה.

שאלה 3 – בחירה (15 נק')

יש לסרטט על גבי נספח ג’, בקנ”מ 1:5, את פרט C המסומן באיור לשאלה: גשר מקונסטרוקציה פלדה כולל מעקה קל.

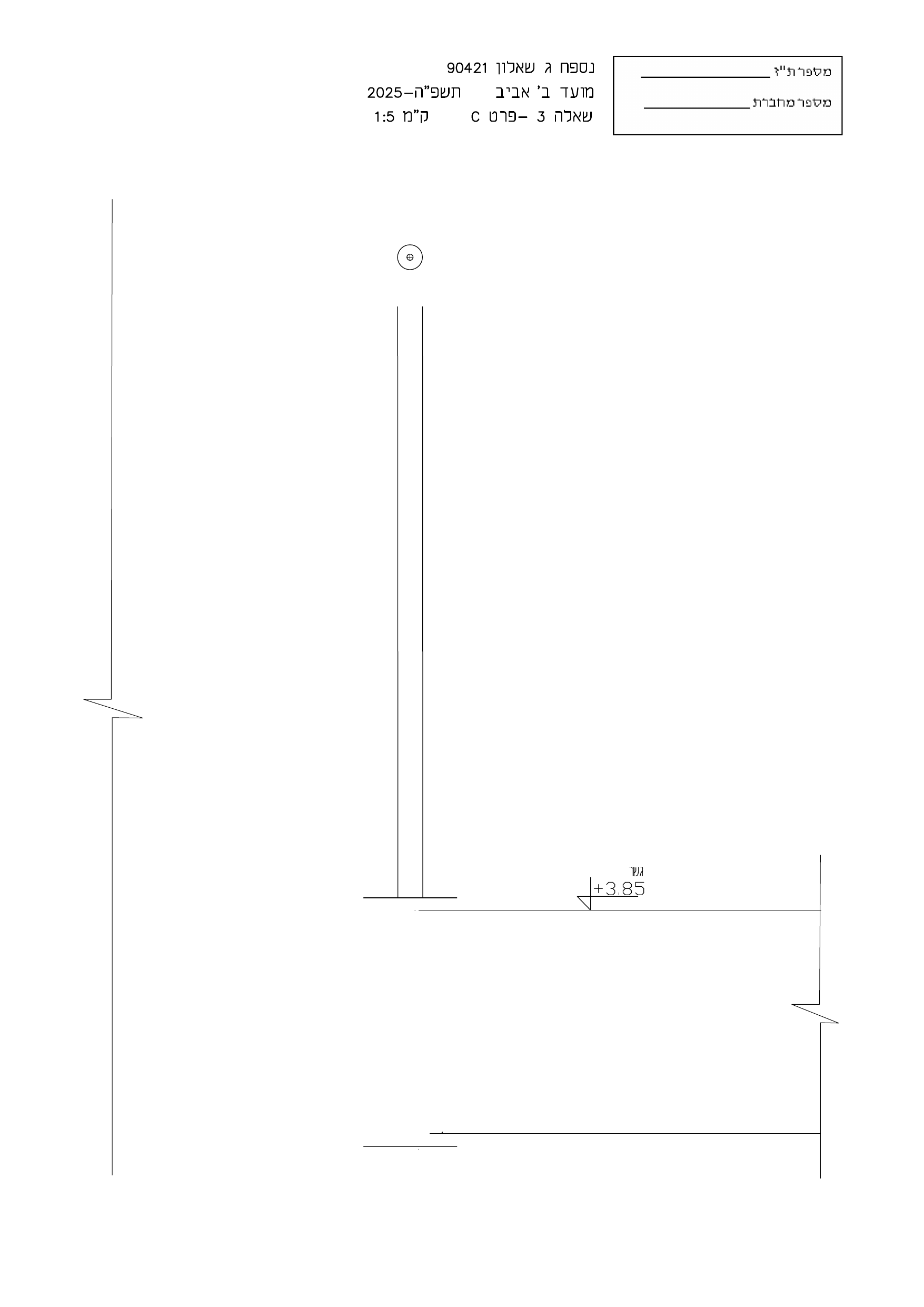

נספח ג’ — הסרטוט הבסיסי שעליו יש להשלים את הפרט (קנ"מ 1:5 בטופס):

יש לפרט את מבנה הגשר הכולל קורת I במידות 150\400, פרופילי RHS 50\50, וקורת חיבור אופקית RHS 100\200, כולל חיפוי רצפה בלוחות פרקט עץ גושני. בתחתית הגשר יש להוסיף תקרה מסרגלי עץ בעובי 20 מ”מ וברוחב 100 מ”מ.

מעקה הגשר מורכב מפלחים של פלדה 40\10 מ”מ, מוטות ריבועיים בגודל 8\8 מ”מ וצינור פלדה מאחז יד בקוטר 40 מ”מ. יש לשרטט בפרט חתך מעקה המורכב מאלמנטים אלו, ואת חזית המעקה בהתאמה לחתך.

הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.
